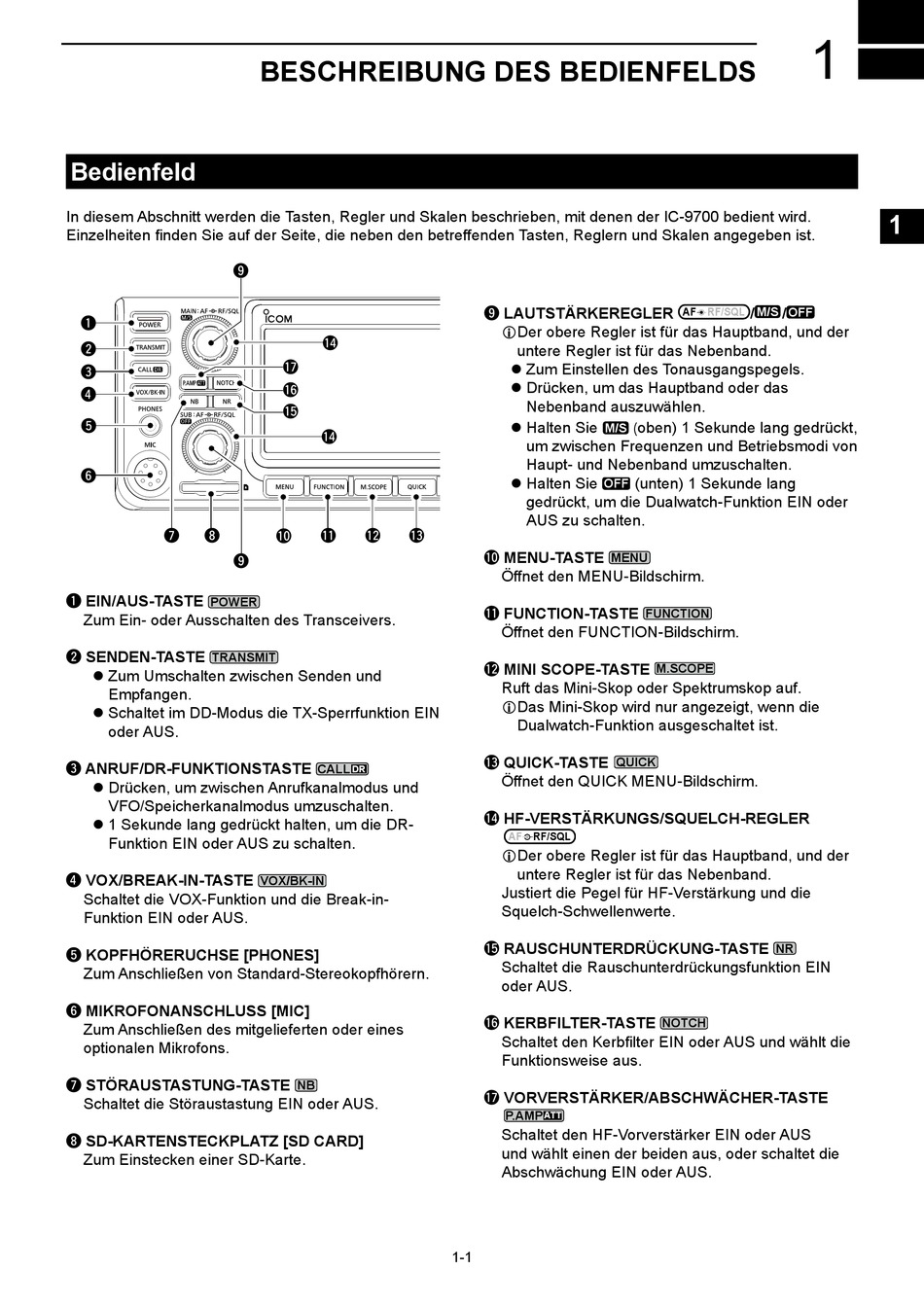

Bedienfeld

In diesem Abschnitt werden die Tasten, Regler und Skalen beschrieben, mit denen der IC-9700 bedient wird.
Einzelheiten finden Sie auf der Seite, die neben den betreffenden Tasten, Reglern und Skalen angegeben ist.
o
q
w
e
r
t
y
u i
o
q EIN/AUS-TASTE
POWER
Zum Ein- oder Ausschalten des Transceivers.
w SENDEN-TASTE
TRANSMIT
z Zum Umschalten zwischen Senden und
Empfangen.
z Schaltet im DD-Modus die TX-Sperrfunktion EIN
oder AUS.
e ANRUF/DR-FUNKTIONSTASTE
z Drücken, um zwischen Anrufkanalmodus und
VFO/Speicherkanalmodus umzuschalten.
z 1 Sekunde lang gedrückt halten, um die DR-
Funktion EIN oder AUS zu schalten.
r VOX/BREAK-IN-TASTE
Schaltet die VOX-Funktion und die Break-in-
Funktion EIN oder AUS.
t KOPFHÖRERUCHSE [PHONES]
Zum Anschließen von Standard-Stereokopfhörern.
y MIKROFONANSCHLUSS [MIC]
Zum Anschließen des mitgelieferten oder eines
optionalen Mikrofons.
u STÖRAUSTASTUNG-TASTE
Schaltet die Störaustastung EIN oder AUS.
i SD-KARTENSTECKPLATZ [SD CARD]
Zum Einstecken einer SD-Karte.

BESCHREIBUNG DES BEDIENFELDS

!4
!7
!6
!5
!4
!0 !1 !2 !3
CALL
DR
VOX/BK-IN
NB
o LAUTSTÄRKEREGLER
L Der obere Regler ist für das Hauptband, und der
untere Regler ist für das Nebenband.
z Zum Einstellen des Tonausgangspegels.
z Drücken, um das Hauptband oder das
Nebenband auszuwählen.
z Halten Sie
M/S
um zwischen Frequenzen und Betriebsmodi von
Haupt- und Nebenband umzuschalten.
z Halten Sie
OFF
gedrückt, um die Dualwatch-Funktion EIN oder
AUS zu schalten.
!0 MENU-TASTE
MENU
Öffnet den MENU-Bildschirm.
!1 FUNCTION-TASTE
Öffnet den FUNCTION-Bildschirm.
!2 MINI SCOPE-TASTE
Ruft das Mini-Skop oder Spektrumskop auf.
L Das Mini-Skop wird nur angezeigt, wenn die
Dualwatch-Funktion ausgeschaltet ist.
!3 QUICK-TASTE
QUICK
Öffnet den QUICK MENU-Bildschirm.
!4 HF-VERSTÄRKUNGS/SQUELCH-REGLER
AF RF/SQL
L Der obere Regler ist für das Hauptband, und der
untere Regler ist für das Nebenband.
Justiert die Pegel für HF-Verstärkung und die
Squelch-Schwellenwerte.
!5 RAUSCHUNTERDRÜCKUNG-TASTE
Schaltet die Rauschunterdrückungsfunktion EIN
oder AUS.
!6 KERBFILTER-TASTE
Schaltet den Kerbfilter EIN oder AUS und wählt die
Funktionsweise aus.
!7 VORVERSTÄRKER/ABSCHWÄCHER-TASTE
P.AMP
ATT
Schaltet den HF-Vorverstärker EIN oder AUS
und wählt einen der beiden aus, oder schaltet die
Abschwächung EIN oder AUS.
1-1
/ /
M/S OFF
AF RF/SQL
( oben) 1 Sekunde lang gedrückt,
(unten) 1 Sekunde lang
FUNCTION
M.SCOPE
NR
NOTCH
