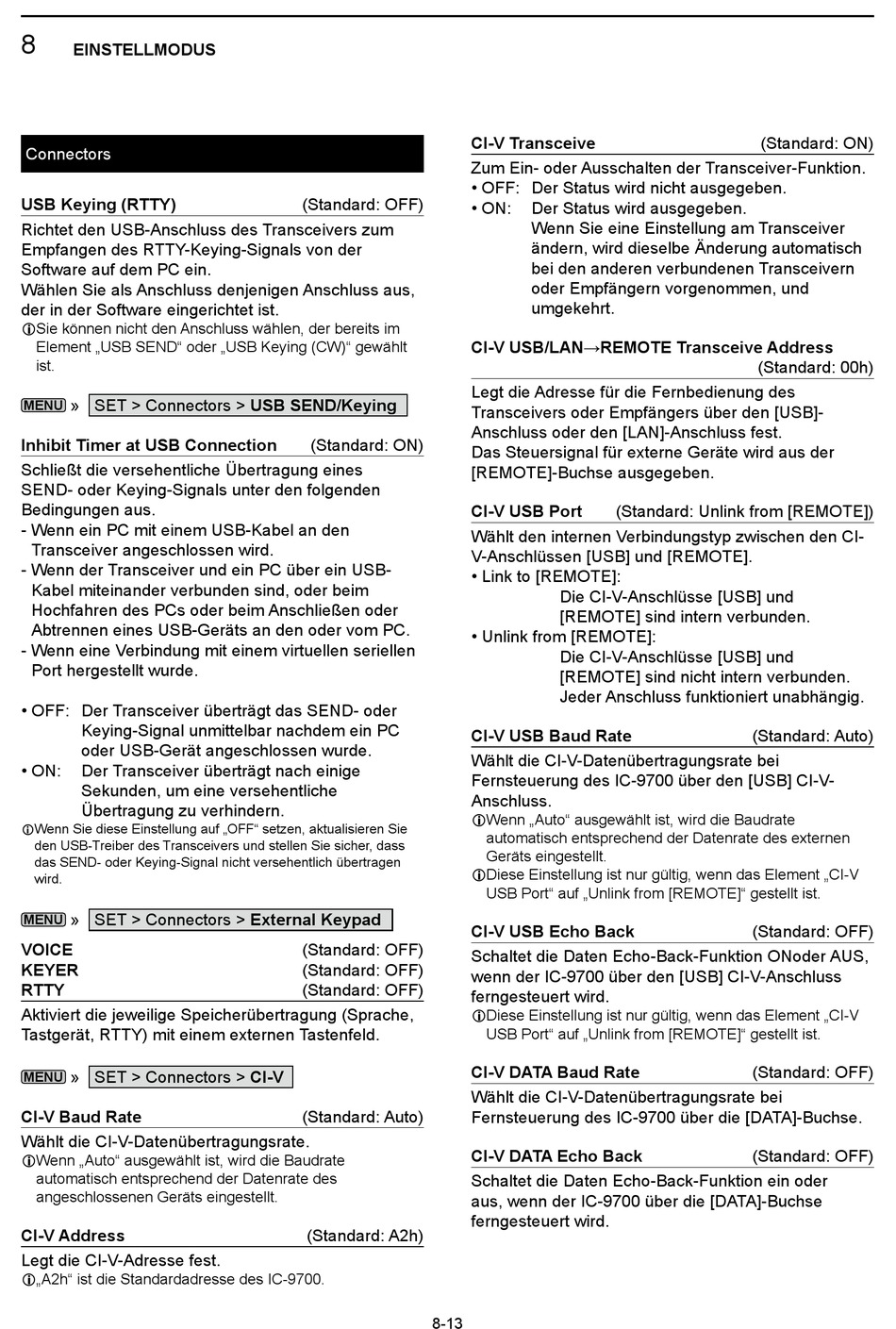

Icom IC-9700 Grundhanbuch Seite 68

8
EINSTELLMODUS
Connectors
USB Keying (RTTY)
Richtet den USB-Anschluss des Transceivers zum
Empfangen des RTTY-Keying-Signals von der
Software auf dem PC ein.
Wählen Sie als Anschluss denjenigen Anschluss aus,
der in der Software eingerichtet ist.
L Sie können nicht den Anschluss wählen, der bereits im
Element „USB SEND" oder „USB Keying (CW)" gewählt
ist.
» SET > Connectors > USB SEND/Keying
MENU
Inhibit Timer at USB Connection
Schließt die versehentliche Übertragung eines
SEND- oder Keying-Signals unter den folgenden
Bedingungen aus.
- Wenn ein PC mit einem USB-Kabel an den
Transceiver angeschlossen wird.
- Wenn der Transceiver und ein PC über ein USB-
Kabel miteinander verbunden sind, oder beim
Hochfahren des PCs oder beim Anschließen oder
Abtrennen eines USB-Geräts an den oder vom PC.
- Wenn eine Verbindung mit einem virtuellen seriellen
Port hergestellt wurde.
• OFF: Der Transceiver überträgt das SEND- oder
Keying-Signal unmittelbar nachdem ein PC
oder USB-Gerät angeschlossen wurde.
• ON: Der Transceiver überträgt nach einige
Sekunden, um eine versehentliche
Übertragung zu verhindern.
L Wenn Sie diese Einstellung auf „OFF" setzen, aktualisieren Sie
den USB-Treiber des Transceivers und stellen Sie sicher, dass
das SEND- oder Keying-Signal nicht versehentlich übertragen
wird.
» SET > Connectors > External Keypad
MENU
VOICE
KEYER
RTTY
Aktiviert die jeweilige Speicherübertragung (Sprache,
Tastgerät, RTTY) mit einem externen Tastenfeld.
» SET > Connectors > CI-V
MENU
CI-V Baud Rate
Wählt die CI-V-Datenübertragungsrate.
L Wenn „Auto" ausgewählt ist, wird die Baudrate
automatisch entsprechend der Datenrate des
angeschlossenen Geräts eingestellt.
CI-V Address
Legt die CI-V-Adresse fest.
L„A2h" ist die Standardadresse des IC-9700.
CI-V Transceive
Zum Ein- oder Ausschalten der Transceiver-Funktion.
• OFF: Der Status wird nicht ausgegeben.
(Standard: OFF)
• ON:
CI-V USB/LAN→REMOTE Transceive Address
Legt die Adresse für die Fernbedienung des
Transceivers oder Empfängers über den [USB]-
Anschluss oder den [LAN]-Anschluss fest.
(Standard: ON)
Das Steuersignal für externe Geräte wird aus der
[REMOTE]-Buchse ausgegeben.
CI-V USB Port
Wählt den internen Verbindungstyp zwischen den CI-
V-Anschlüssen [USB] und [REMOTE].
• Link to [REMOTE]:
• Unlink from [REMOTE]:
CI-V USB Baud Rate
Wählt die CI-V-Datenübertragungsrate bei
Fernsteuerung des IC-9700 über den [USB] CI-V-
Anschluss.
L Wenn „Auto" ausgewählt ist, wird die Baudrate
L Diese Einstellung ist nur gültig, wenn das Element „CI-V
CI-V USB Echo Back
(Standard: OFF)
Schaltet die Daten Echo-Back-Funktion ONoder AUS,
(Standard: OFF)
wenn der IC-9700 über den [USB] CI-V-Anschluss
(Standard: OFF)
ferngesteuert wird.
L Diese Einstellung ist nur gültig, wenn das Element „CI-V
CI-V DATA Baud Rate
Wählt die CI-V-Datenübertragungsrate bei
(Standard: Auto)
Fernsteuerung des IC-9700 über die [DATA]-Buchse.
CI-V DATA Echo Back
Schaltet die Daten Echo-Back-Funktion ein oder
aus, wenn der IC-9700 über die [DATA]-Buchse
ferngesteuert wird.
(Standard: A2h)
8-13
Der Status wird ausgegeben.
Wenn Sie eine Einstellung am Transceiver
ändern, wird dieselbe Änderung automatisch
bei den anderen verbundenen Transceivern
oder Empfängern vorgenommen, und
umgekehrt.
(Standard: Unlink from [REMOTE])
Die CI-V-Anschlüsse [USB] und
[REMOTE] sind intern verbunden.
Die CI-V-Anschlüsse [USB] und
[REMOTE] sind nicht intern verbunden.
Jeder Anschluss funktioniert unabhängig.
automatisch entsprechend der Datenrate des externen
Geräts eingestellt.
USB Port" auf „Unlink from [REMOTE]" gestellt ist.
USB Port" auf „Unlink from [REMOTE]" gestellt ist.
(Standard: ON)
(Standard: 00h)
(Standard: Auto)
(Standard: OFF)
(Standard: OFF)
(Standard: OFF)
