Icom IC-9700 Grundhanbuch Seite 13

#3
#2
#1
#0
@9
@8
@7
#2
#1
#0
@9
@8
@7
!9 OVF-SYMBOL
Wird angezeigt, wenn ein übermäßig starkes Signal
empfangen wird.
@0 VORVERSTÄRKER-/DÄMPFERSYMBOLE
/
Wird angezeigt, wenn einer der Vorverstärker oder
der Dämpfer eingeschaltet ist.
@1 KERB-ANZEIGE
„AN" wird angezeigt, wenn die automatische
Kerbfunktion aktiv ist, und „MN" wird angezeigt,
wenn die manuelle Kerbfunktion aktiv ist.
@2 SYMBOLE FÜR STÖRAUSTASTER-/TON-/
DIGITALE SQUELCH
Wird angezeigt, wenn der Störaustaster
eingeschaltet ist, wenn verschiedene Tonfunktionen
eingeschaltet sind, oder wenn verschiedene
Funktionen des Digital-Squelch eingeschaltet sind.
@3 ANZEIGEN FÜR RAUSCHUNTERDRÜCKUNG/
AUTOMATISCHE ABSTIMMUNG
„NR" wird angezeigt, wenn die
Rauschunterdrückung eingeschaltet ist.
„AUTOTUNE" wird angezeigt, wenn die
automatische Abstimmfunktion aktiv ist.
@4 SYMBOLE FÜR EMR/BK/PAKETVERLUST/
AUTOMATISCHE WIEDERHOLUNG
/ / / /
Werden angezeigt, wenn die EMR-Funktion
(Erweiterte Überwachungsanforderung) eingeschaltet
ist, die BK-Funktion (Break-in) eingeschaltet ist,
wenn ein Paketverlust eingetreten ist oder wenn die
automatische Antwortfunktion eingeschaltet ist.
@5 AGC-SYMBOL
Wird angezeigt, wenn die Automatische
Verstärkungsregelung (AGC) eingeschaltet ist.
!9 @0
/

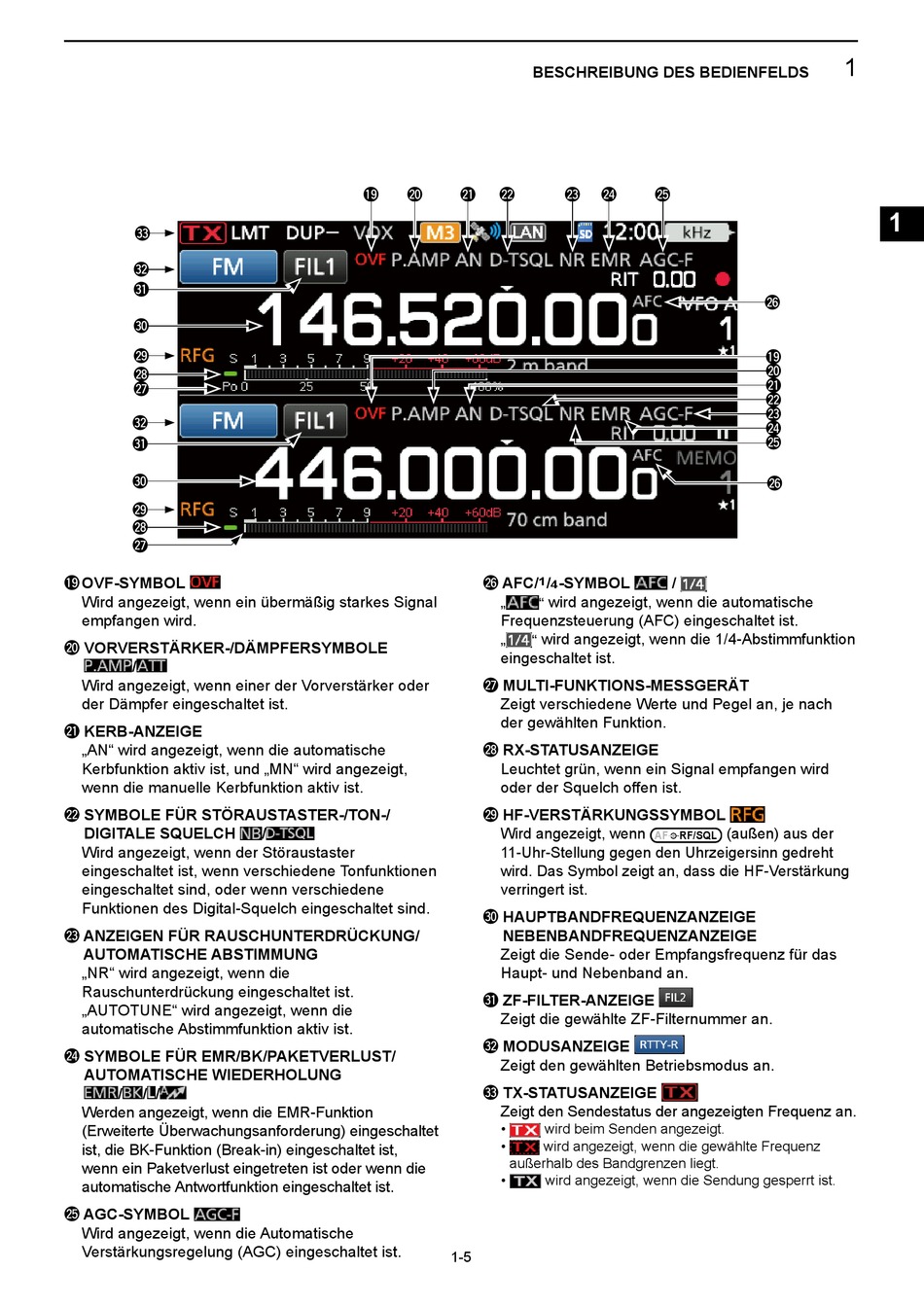

BESCHREIBUNG DES BEDIENFELDS
@1 @2 @3 @4
@6 AFC/ / -SYMBOL
1
4
„ " wird angezeigt, wenn die automatische
Frequenzsteuerung (AFC) eingeschaltet ist.
„ " wird angezeigt, wenn die 1/4-Abstimmfunktion
eingeschaltet ist.
@7 MULTI-FUNKTIONS-MESSGERÄT
Zeigt verschiedene Werte und Pegel an, je nach
der gewählten Funktion.
@8 RX-STATUSANZEIGE
Leuchtet grün, wenn ein Signal empfangen wird
oder der Squelch offen ist.
@9 HF-VERSTÄRKUNGSSYMBOL
Wird angezeigt, wenn
11-Uhr-Stellung gegen den Uhrzeigersinn gedreht
wird. Das Symbol zeigt an, dass die HF-Verstärkung
verringert ist.
#0 HAUPTBANDFREQUENZANZEIGE
NEBENBANDFREQUENZANZEIGE
Zeigt die Sende- oder Empfangsfrequenz für das
Haupt- und Nebenband an.
#1 ZF-FILTER-ANZEIGE
Zeigt die gewählte ZF-Filternummer an.
#2 MODUSANZEIGE
Zeigt den gewählten Betriebsmodus an.
#3 TX-STATUSANZEIGE
Zeigt den Sendestatus der angezeigten Frequenz an.
• wird beim Senden angezeigt.
• wird angezeigt, wenn die gewählte Frequenz
außerhalb des Bandgrenzen liegt.
• TX wird angezeigt, wenn die Sendung gesperrt ist.
1-5
