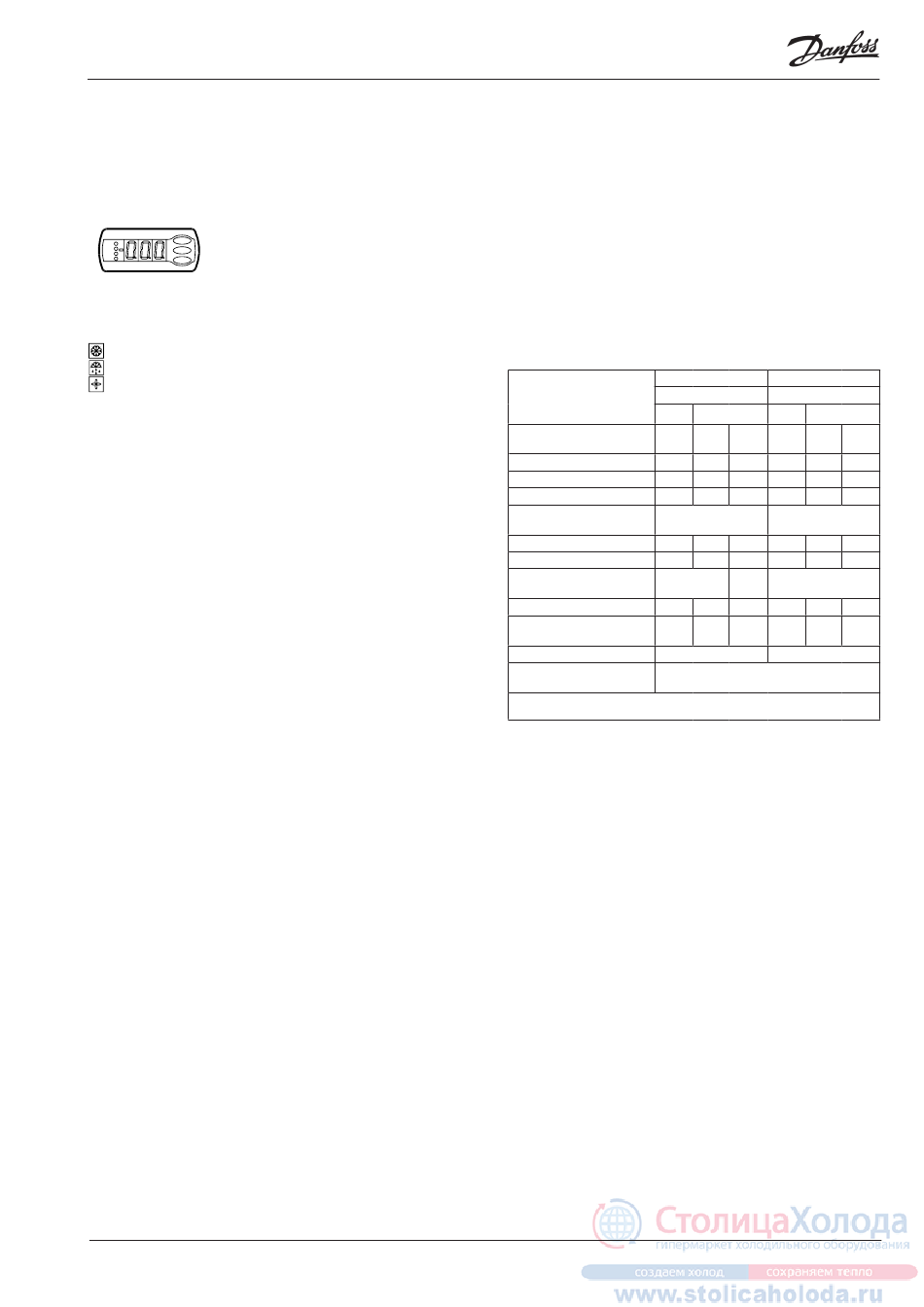

Betjening
Display
Værdierne bliver vist med tre cifre, og med en indstilling kan du
bestemme, om temperaturen skal vises i °C eller i °F.
Lysdioder på fronten
Lysdioderne vil lyse, når det tilhørende relæ er aktiveret:
= køling
= afrimning
= ventilator i gang
Lysdioderne vil blinke, når der er en alarm.
I denne situation kan du kalde fejlkoden frem på displayet og
udkoble / kvittere alarmen ved at trykke kortvarigt på den øverste
knap.
Knapperne
Når du vil ændre en indstilling, vil den øverste og nederste knap
give en højere eller en lavere værdi alt efter hvilken knap, du
trykker på. Men før du kan ændre værdien, skal du have adgang
ind i menuen. Det får du ved at trykke på den øverste knap i et
par sekunder – så kommer du ind i rækken med parameterkoder.
Find den parameterkode du vil ændre, og tryk så på den midter-
ste knap så værdien for parameteren vises. Når du har ændret
værdien, gemmer du den nye værdi ved igen at trykke på den
midterste knap
Eksempler
Indstille en menu
1. Tryk på den øverste knap til parameteren r01 vises
2. Tryk på øverste eller nederste knap og find hen til den parame-
ter, du vil indstille
3. Tryk på den midterste knap hvorefter værdien vises
4. Tryk på den øverste eller den nederste knap og indstil den nye
værdi
5. Tryk igen på den midterste knap for at gemme værdien.
Udkoble alarmrelæ / kvittere alarm /se alarmkode
• Kort tryk på den øverste knap.
Hvis der er flere alarmkoder ligger de i en rullestak. Tryk på den
øverste eller nederste knap for at se rullestakken igennem.
Indstille temperaturen
1. Tryk på den midterste knap hvorefter temperaturindstillingen
vises
2. Tryk på den øverste eller den nederste knap og indstil den nye
værdi
3. Tryk på den midterste knap for at gemme indstillingen.
Aflæse temperaturen ved afrimningsføleren (Eller produktføleren, hvis
det er valgt i o92.)
• Kort tryk på den nederste knap
Manuel start eller stop af en afrimning
• Tryk på den nederste knap i 4 sekunder.
AK-CC 450
Instructions RI8LM352 © Danfoss 10/2007
Kom godt igang
Med følgende procedure vil du få reguleringen startet hurtigst
mulig:
1 Åbn parameter r12 og stop reguleringen (i et nyt og ikke tidli-
gere indstillet apparat, vil r12 allerede være indstillet til 0, som
betyder stoppet regulering)
2 Vælg elforbindelse ud fra tegningerne side 2 eller3
3 Åbn parameter o61 og indstil elforbindelsesnummeret heri
4 Vælg derefter et sæt af forudindstillinger fra hjælpeskemaet
Hjælpeskema til indstillinger
(quick setup)
Tid
Sæt af forudindstillinger
(o62)
Temperatur (SP)
2°C
Max. temp. indstilling (r02)
6°C
0°C
Min. temp. indstilling (r03)
Følersignal til termostaten.
S4% (r15)
Alarmgrænse høj (A13)
8°C
Alarmgrænse lav (A14)
-5°C
Følersignal til alarmfunk.
S4% (A36)
Interval imellem afrimn. (d03)
6 h
Afrimningsføler: 0=time,1=S5,
2=S4 (d10)
DI1 config. (o02)
Møbelrengøring (=10)
Følersignal til displayvisning.
S4% (017)
Bemærk: For anvendelse 6 og 7 benyttes følervægtningen for S3/S4 følerne for termostat,
alarmtermostat og displayudlæsning ikke, idet føleranvendelserne er prædefineret .
5 Åbn parameter o62 og indstil nummeret for sættet af forud-
indstillinger. Herefter overføres de få udvalgte indstillinger til
menuen
6 Åbn parameter r12 og start reguleringen
7 Se oversigten over fabriksindstillinger igennem. Værdierne i de
grå felter er ændret iht. dit valg af forudindstillinger. — Foretag
de nødvendige ændringer i de respektive parametre
8 Ved netværk. Indstil adressen i o03
9 Send adressen til systemenheden:
• Ved MODBUS: Aktivér skanfunktionen i systemenheden
• Hvis der er indsat et andet datakommunikationskort i regula-
toren:
- LON RS485: Aktiver funktionen o04
- Ethernet: Anvend MAC-adressen
Møbler
Rum
Afr. stop på
Afr. stop på
S5
Tid
S5
1
2
3
4
5
-2°C
-28°C
4°C
0°C
4°C
-22°C
8°C
5°C
-4°C
-30°C
0°C
-2°C
100%
0%
6°C
-15°C
10°C
8°C
-5°C
-30°C
0°C
0°C
0%
100%
0%
6h
12h
8h
8h
0
1
1
0
1
Dørfunktion (=2)
0%
6
-22°C
-20°C
-24°C
-15°C
-30°C
6h
1
7
