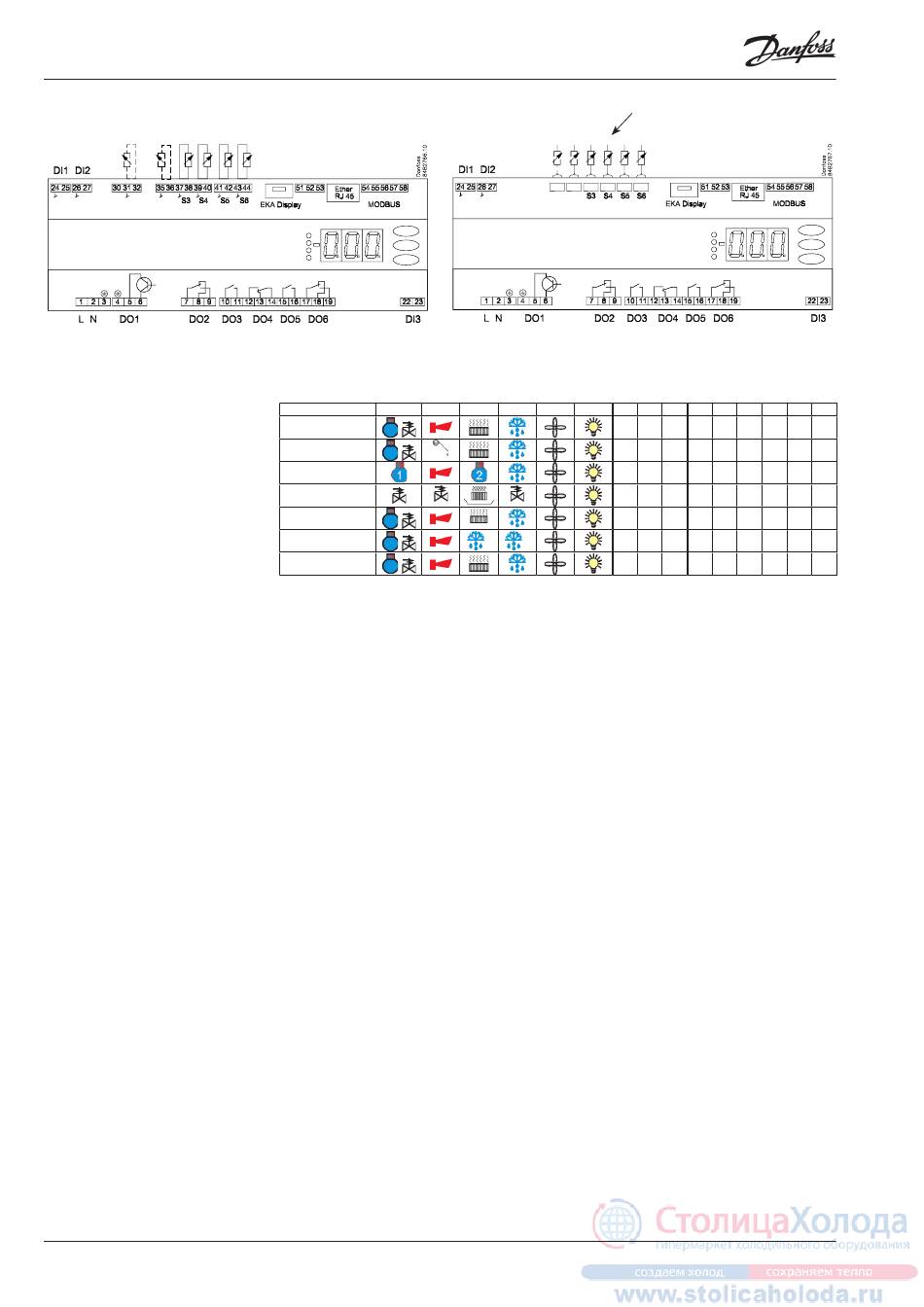

Raccordements
Aperçu des sorties et des
utilisations.
Voir également les diagrammes
électriques précédemment dans le
instruction.
DI1
Signal d'entrée TOR. 
La fonction définie est active lorsque l'entrée est court-circuitée / 
ouverte. La fonction est définie dans o02.
DI2
Signal d'entrée TOR. 
La fonction définie est active lorsque l'entrée est court-circuitée / 
ouverte. La fonction est définie dans o037. 
S3, S4, S5, S6, S3B, S5B,S6B
Sonde Pt 1000 ohm ou sonde PTC 1000 ohm. Tous doivent être 
du même type.
La sonde d'air S3 est placée dans l'air chaud en amont de
l'évaporateur
La sonde d'air S4 est placée dans l'air froid en aval de l'évaporateur
(le besoin de S3 ou de S4 peut être écarté dans la configuration)
La sonde de dégivrage S5 est placée sur l'évaporateur.
La sonde de produit S6
Afficheur EKA
S'il doit y avoir une vérification / commande du régulateur 
externe, un écran de type EKA 163B ou EKA 164B peut être 
raccordé. 
RS485 (Borne 51, 52,53)
Pour transmission de données mais uniquement si un module de 
transmission de données est installé dans le régulateur. Le module 
peut être un LON RS485 ou un MODBUS.
Borne 51 = écran
Borne 52 = A (A+)
Borne 53 = B (B-)
(Dans les cas d'un Lon RS 485 et d'une passerelle de type AKA 245, 
la version de la passerelle doit être la version 6.20 ou supérieure.)
26 
Français
Utilisation
DO1
1
/
2
/
3
4
5
/
6
/
7
/
Instructions  RI8LM352  ©  Danfoss  10/2007 
DO2
DO3
DO4
DO5
DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6
Blinds
suction
hotgas
heat
B
A
RJ45
Pour transmission de données mais uniquement si un module 
TCP/IP est installé dans le régulateur.
MODBUS
Pour la transmission de données
Borne 56 = écran
Borne 57 = A+
Borne 58 = B-
(Un écran externe de type AKA 163A ou 164A peut 
alternativement être raccordé aux bornes mais ils ne peuvent 
dès lors pas être utilisés pour la transmission de données. Une 
transmission de données éventuelle doit alors être effectuée 
d'une autre façon.)
Tension d'alimentation
230 V c.a.
DO1
Raccordement vanne ou compresseur. La bobine peut être une 
bobine de 230 V ca.
DO2
Alarme
Il y a un couplage entre les borne 7 et 8 dans des situations 
d'alarme et lorsque le régulateur est hors tension.
Rideau de nuit
Il y a un couplage entre les borne 7 et 9 lorsque le rideau de 
nuit doit être devant.
Vanne d'aspiration
Il y a un couplage entre les borne 7 et 9 lorsque la vanne 
d'aspiration doit être ouverte.
Version où le raccordement des 
sondes se fait par le raccordement de 
connecteurs.
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3B
S5B
S3A
S4
• • •
S3B
S6B
S3A
S4
   AK-CC 450
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6A
