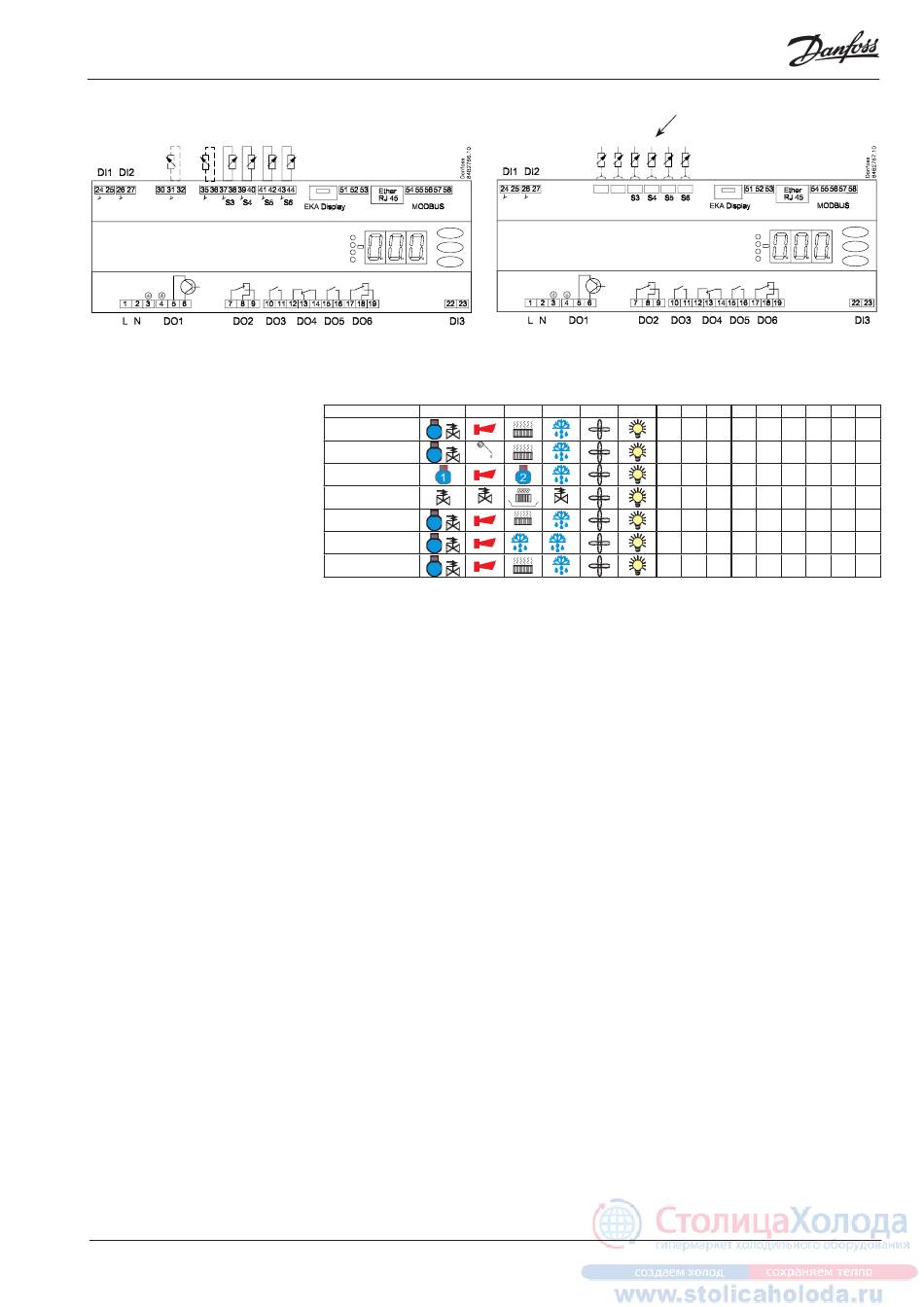

Tilslutninger
Oversigt over udgange og
anvendelser.
Se også el-diagrammerne tidligere
i instruktionen
DI1
Digitalt indgangssignal.
Den definerede funktion er aktiv, når indgangen kortsluttes /
åbnes. Funktionen defineres i o02.
DI2
Digitalt indgangssignal.
Den definerede funktion er aktiv, når indgangen kortsluttes /
åbnes. Funktionen defineres i o37.
S3, S4, S5, S6, S3B, S5B,S6B
Pt 1000 ohm føler eller PTC 1000 ohm føler. Alle skal være af
samme type.
S3, luftføler, placeres i den varme luft før fordamperen
S4, luftføler, placeres i den kolde luft efter fordamperen
(behovet for enten S3 eller S4 kan være fravalgt i
konfigurationen)
S5, afrimingsføler, placeres på fordamperen
S6, produktføler
EKA Display
Hvis der skal være ekstern aflæsning / betjening af regulatoren,
kan der tilsluttes et display type EKA 163B eller EKA 164B.
RS485 (terminal 51, 52,53)
Til datakommunikation, men kun hvis der indsættes et
datakommunikationsmodul i regulatoren. Modulet kan være et
LON RS485 eller et MODBUS.
Terminal 51 = skærm
Terminal 52 = A (A+)
Terminal 53 = B (B-)
(Ved LON RS485 og gateway type AKA 245, skal gatewayen være
version 6.20 eller nyere.)
AK-CC 450
DANSK
Application
DO1
1
/
2
/
3
4
5
/
6
/
7
/
Instructions RI8LM352 © Danfoss 10/2007
DO2
DO3
DO4
DO5
DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6
Blinds
suction
hotgas
heat
B
A
RJ45
Til datakommunikation, men kun hvis der indsættes et TCP/IP-
modul i regulatoren.
MODBUS
Til datakommunikation.
Terminal 56 = skærm
Terminal 57 = A+
Terminal 58 = B-
(Alternativt kan klemmerne tilsluttes et eksternt display
type EKA 163A eller 164A, men så kan de ikke benyttes til
datakommunikation. En evt. datakommunikationen skal så
foretages på en af de andre måder.)
Forsyningsspænding
230 V a.c.
DO1
Tilslutning af magnetventil eller relæ til kompressor. Spolen skal
være en 230 V a.c. spole.
DO2
Alarm
Der er forbindelse imellem terminal 7 og 8 i alarmsituationer,
og når regulatoren er spændingsløs.
Natgardin
Der er forbindelse imellem terminal 7 og 9, når natgardinet skal
være for / nede.
Sugeledningsventil
Der er forbindelse imellem terminal 7 og 9, når ventilen i
sugeledningen skal være åben.
Udgave hvor følertilslutningerne
er med stikforbindelser.
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3B
S5B
S3A
S4
• • •
S3B
S6B
S3A
S4
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6A
