Anschlüsse
Übersicht über Ausgänge und
Anwendungen.
Siehe auch Elektrische Diagramme
früher im Instruktion
DI1
Digitales Eingangssignal.  
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlos-
sen / geöffnet wird. Die Funktion wird in o02 definiert. 
DI2
Digitales Eingangssignal.  
Die definierte Funktion ist aktiv, wenn der Eingang kurzgeschlos-
sen / geöffnet wird. Die Funktion wird in o37 definiert. 
S3, S4, S5, S6, S3B, S5B,S6B
Pt 1000 Ohm Fühler oder PTC 1000 Ohm Fühler. Alle müssen 
vom selben Typ sein.
S3, Luftfühler, wird in der warmen Luft vor dem Verdampfer platziert
S4, Luftfühler, wird in der kalten Luft nach dem Verdampfer platziert
(der Bedarf entweder an einem S3 oder einem S4 kann in der 
Konfiguration abgewählt sein)  
S5, Abtaufühler, wird am Verdampfer platziert
S6, Produktfühler
EKA Display
Wenn ein externes Ablesen / Bedienen des Reglers möglich 
sein soll, kann ein Display vom Typ EKA 163B oder EKA 164B 
angeschlossen werden. 
RS485 (Klemme 51, 52, 53)
Zur Datenkommunikation, doch nur, wenn ein 
Datenkommunikationsmodul in den Regler eingesetzt wird. Das 
Modul kann ein LON RS485 oder ein MODBUS sein.
Klemme 51 = Schirm
Klemme 52 = A (A+)
Klemme 53 = B (B-)
(Bei einem LON RS485 und einem Gateway vom Typ AKA 245 
muss das Gateway die Version 6.20 oder neuer haben.)
 AK-CC 450 
Deutsch
Application
DO1
1
/
2
/
3
4
5
/
6
/
7
/
Instructions  RI8LM352  ©  Danfoss  10/2007 
DO2
DO3
DO4
DO5
DO6 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6
Blinds
suction
hotgas
heat
B
A
RJ45
Zur Datenkommunikation, doch nur, wenn ein TCP/IP-Modul in 
den Regler eingesetzt wird.
MODBUS
Für Datenkommunikation.
Klemme 56 = Schirm
Klemme 57 = A+
Klemme 58 = B-
(Alternativ können die Klemmen an ein externes Display vom Typ 
EKA 163A oder 164A angeschlossen werden, doch dann können 
sie nicht für die Datenkommunikation verwendet werden. Eine 
etwaige Datenkommunikationen muss dann auf eine der anderen 
Arten erfolgen.)

Versorgungsspannung

230 V a.c.
DO1
Anschluss von Magnetventil oder Relais für Verdichter. Die Spule 
muss eine 230 V a.c. Spule sein.
DO2
Alarm
In Alarmsituationen und wenn der Regler spannungslos ist, 
besteht eine Verbindung zwischen Klemme 7 und 8.
Nachtrollos
Zwischen Klemme 7 und 9 besteht eine Verbindung, wenn das 
Nachtrollo zugezogen sein soll.
Saugleitungsventil
Zwischen Klemme 7 und 9 besteht eine Verbindung, wenn das 
Ventil in der Saugleitung offen sein soll.

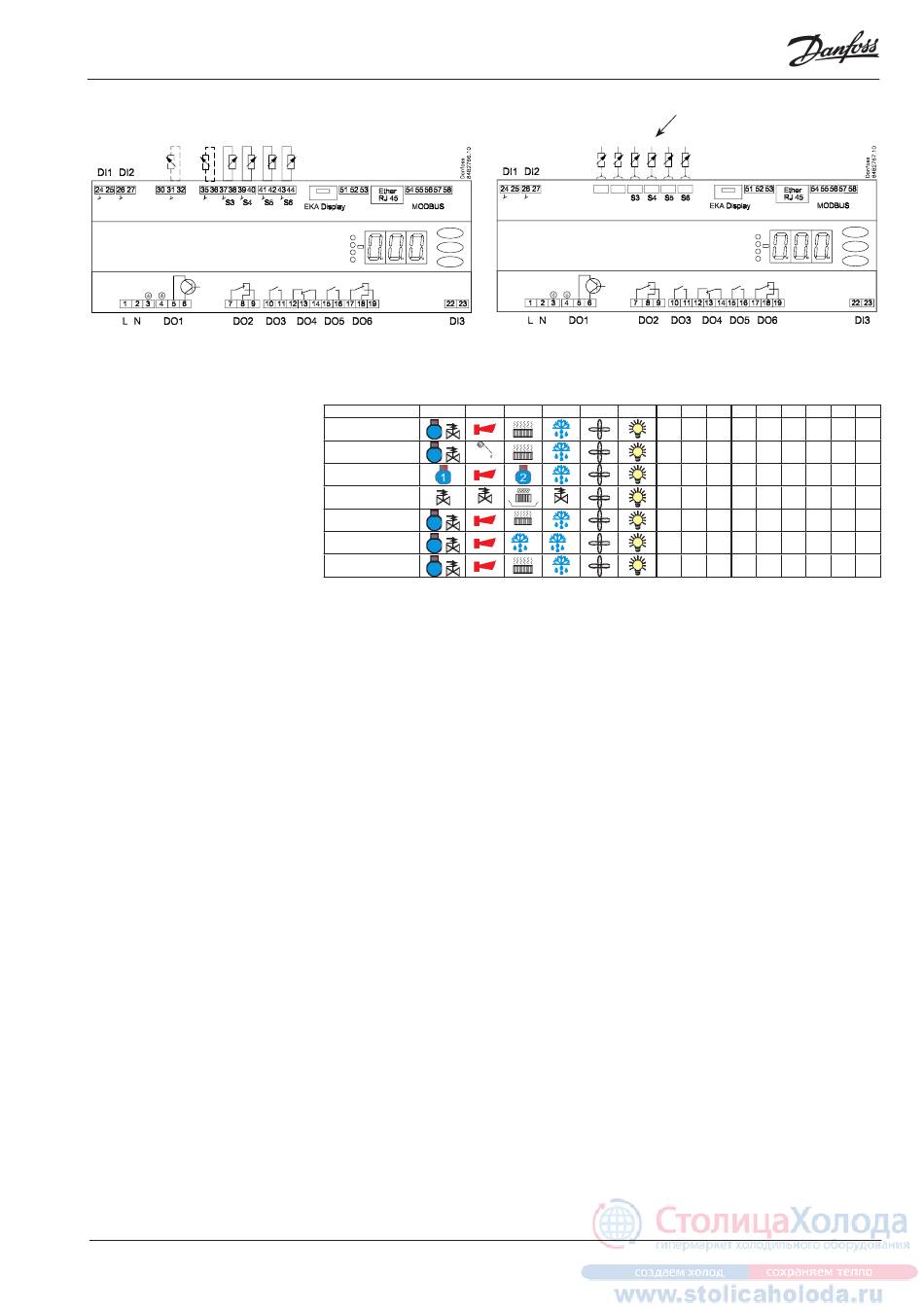

Ausgabe wo die Fühleranschlüsse 
mit Steckerverbindungen sind
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3
S4
• • •
S3B
S5B
S3A
S4
• • •
S3B
S6B
S3A
S4
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6
S5
S6A
