Frontscheinwerfer; Glühlampe Für Abblend- Und Fernlicht Wechseln (Halogen-Scheinwerfer) - Skoda Fabia Betriebsanleitung

Frontscheinwerfer

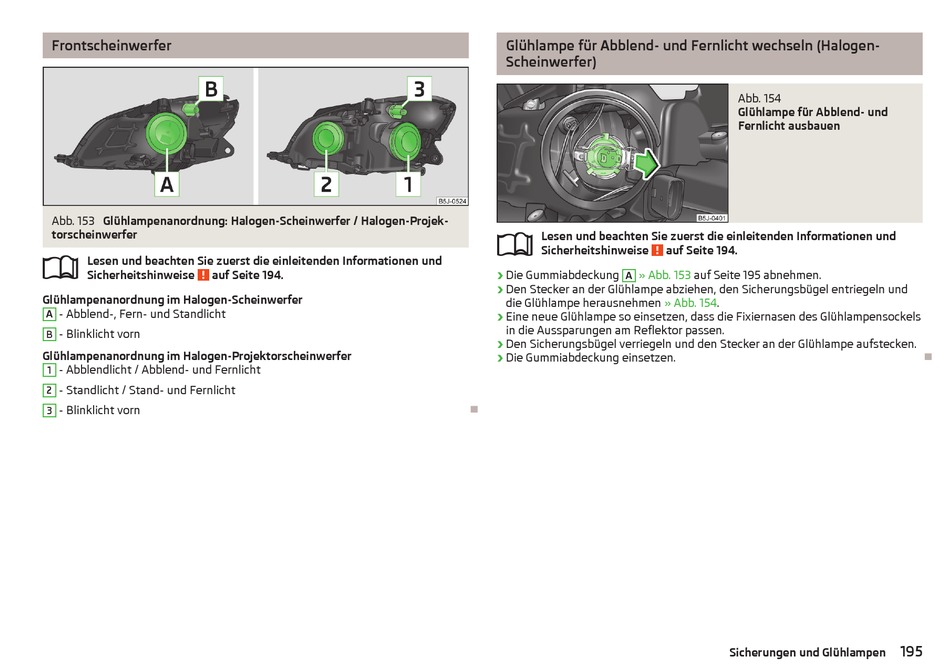

Abb. 153 Glühlampenanordnung: Halogen-Scheinwerfer / Halogen-Projek-
torscheinwerfer

Lesen und beachten Sie zuerst die einleitenden Informationen und
Sicherheitshinweise auf Seite 194.
Glühlampenanordnung im Halogen-Scheinwerfer
- Abblend-, Fern- und Standlicht
A
B - Blinklicht vorn
Glühlampenanordnung im Halogen-Projektorscheinwerfer
- Abblendlicht / Abblend- und Fernlicht
1
- Standlicht / Stand- und Fernlicht
2
- Blinklicht vorn
3
Glühlampe für Abblend- und Fernlicht wechseln (Halogen-
Scheinwerfer)

Lesen und beachten Sie zuerst die einleitenden Informationen und
Sicherheitshinweise
›
Die Gummiabdeckung » Abb. 153
A
›
Den Stecker an der Glühlampe abziehen, den Sicherungsbügel entriegeln und
die Glühlampe herausnehmen
›
Eine neue Glühlampe so einsetzen, dass die Fixiernasen des Glühlampensockels
in die Aussparungen am Reflektor passen.
›
Den Sicherungsbügel verriegeln und den Stecker an der Glühlampe aufstecken.
›
Die Gummiabdeckung einsetzen.

Abb. 154
Glühlampe für Abblend- und
Fernlicht ausbauen
auf Seite 194.
auf Seite 195 abnehmen.
» Abb. 154.
Sicherungen und Glühlampen

195
