2 Aufbau und Funktion
2.1.2

Bedienelemente, Tasten

7
6

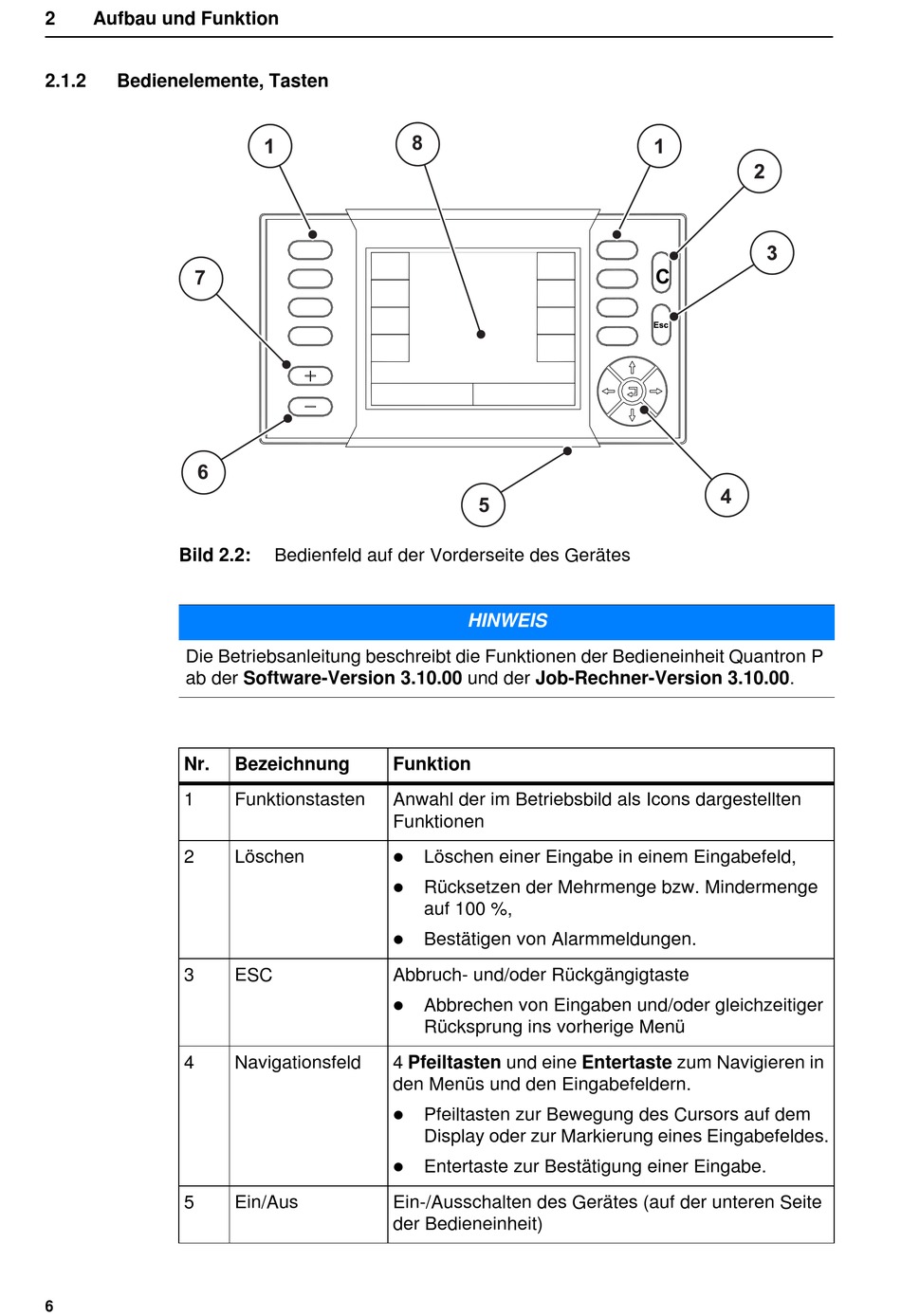

Bild 2.2:
Die Betriebsanleitung beschreibt die Funktionen der Bedieneinheit Quantron P
ab der Software-Version 3.10.00 und der Job-Rechner-Version 3.10.00.
Nr.
1
2
3
4
5
6
Bedienfeld auf der Vorderseite des Gerätes
Bezeichnung Funktion
Funktionstasten Anwahl der im Betriebsbild als Icons dargestellten
Funktionen

Löschen


ESC Abbruch- und/oder Rückgängigtaste

Navigationsfeld 4 Pfeiltasten und eine Entertaste zum Navigieren in
den Menüs und den Eingabefeldern.


Ein/Aus Ein-/Ausschalten des Gerätes (auf der unteren Seite
der Bedieneinheit)
8
5
HINWEIS
Löschen einer Eingabe in einem Eingabefeld,
Rücksetzen der Mehrmenge bzw. Mindermenge
auf 100 %,
Bestätigen von Alarmmeldungen.
Abbrechen von Eingaben und/oder gleichzeitiger
Rücksprung ins vorherige Menü
Pfeiltasten zur Bewegung des Cursors auf dem
Display oder zur Markierung eines Eingabefeldes.
Entertaste zur Bestätigung einer Eingabe.
C
Esc
