Erweitertes Anzeigemodul
Legende
Legende Legende
Info
Fehlerbehebung
QR-Code
Navigation zwischen Navigation Navigation zwischen den zwischen

Bildschirmen

Bildschirmen Bildschirmen
Es gibt zwei Gruppen von Bildschirmen:
• Die Betriebsbildschirme dienen zur Steuerung des
Mischbetriebs und zur Anzeige von Systemstatus
und Systemdaten.
• Die Setup-Bildschirme dienen der Einstellung
und Überwachung von Systemparametern und
erweiterten Funktionen.
auf einem beliebigen Betriebsbildschirm
drücken, um die Setup-Bildschirme aufzurufen.
Falls das System mit einem Passwort gesichert
ist, erscheint der Passwortbildschirm. Falls das
System nicht gesichert ist (das Passwort ist auf 0000
eingestellt), wird Systembildschirm 1 angezeigt.
auf einem beliebigen Setup-Bildschirm drücken,
um zum Startbildschirm zurückzukehren.
Den „Aufrufen"-Softkey
Bearbeitungsfunktion auf einem Bildschirm zu
aktivieren.
Den „Beenden"-Softkey
Bildschirm zu verlassen.
Mit den übrigen Softkeys werden die jeweils
nebenstehenden Funktionen ausgewählt.
20
Funktion
Funktion Funktion
Drücken, um mehr
Informationen zu einem
aktiven Systemfehler zu
erhalten.
Drücken, um
Informationen zur
Fehlerbehebung für einen
Systemfehler zu erhalten.
Drücken, um den
QR-Code für einen
Systemfehler zu erhalten.
den den
drücken, um die
drücken, um einen

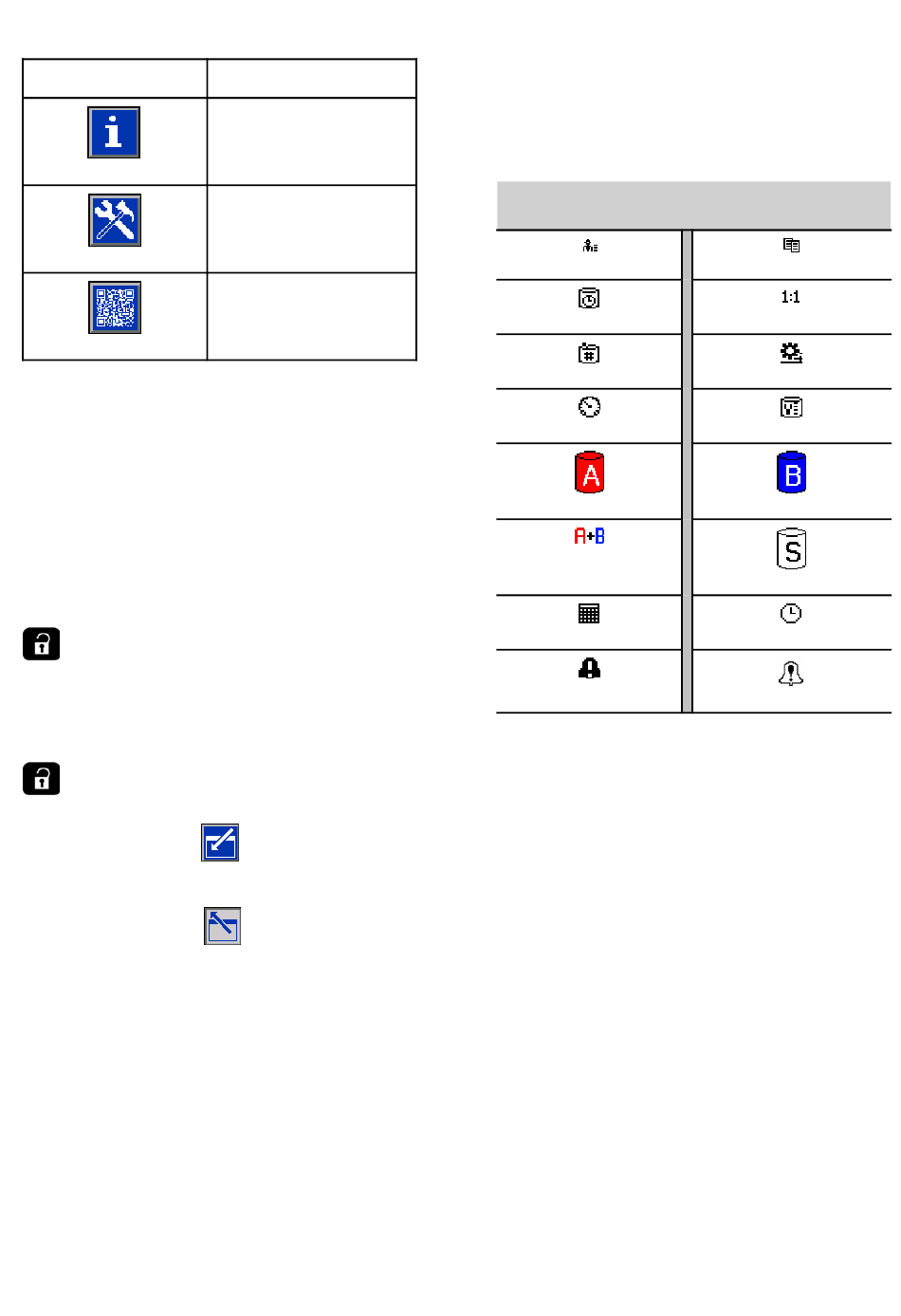

Bildschirmsymbole

Bildschirmsymbole Bildschirmsymbole
Bei der Navigation durch die Bildschirme fällt auf,
dass zur Erleichterung der weltweiten Verständigung
häufig Symbole verwendet werden. Im Folgenden
wird die Bedeutung der einzelnen Symbole erklärt.
Bildschirmsymbole
Bildschirmsymbole Bildschirmsymbole
Benutzer-ID
Topfzeit
Rezeptnummer
Druck
Material A
Material A+B
Kalender
Alarm/Hinweis
Job-Nummer
Sollverhältnis
Durchflussrate
Volumen
Material B
Lösemittel
Zeit
Abweichung
334070F
