Benutzerdefinierter Ventilplan

Benutzerdefinierter Benutzerdefinierter
Bei einem PD2K-System mit Farbwechsel hat
der Benutzer eine Option für die Zuordnung der
Steuermagnetventile zu den Steuermodulen.
Bei Auswahl von Standard (Standard) wird der
herkömmliche statische Ventilplan verwendet. Die
statischen Pläne sind logisch aufgebaut und für
die Nachrüstung eingerichtet. Wenn Standard
ausgewählt ist, ist am EAM keine zusätzliche
Einstellung für die Farbwechselventile erforderlich.
Weitere Informationen oder die statischen
Planlayouts finden Sie in den Handbüchern 332455
und 333282.
Durch Auswahl von Benutzerdefiniert kann jedes
Farbwechsel-Magnetventil einer eindeutigen,
gültigen Steuermodulposition zugeordnet werden.
Diese Option bietet die ultimative Anpassung sowie
den Vorteil der Gerätekonsolidierung. Darüber
hinaus ermöglicht der benutzerdefinierte Ventilplan
einige erweiterte Farbwechselventilfunktionen.
HINWEIS: HINWEIS: HINWEIS: Diese Option gilt für alle Pumpen. Wenn
Sie sie also ändern, gilt diese Änderung für alle.
HINWEIS: Wenn Sie von Standard auf
HINWEIS: HINWEIS:
Benutzerdefiniert wechseln, zieht das PD2K die
statischen Planzuordnungen für alle Ventile als
Startpunkt heran. Wenn Sie von Benutzerdefiniert
zu Standard wechseln, löscht das PD2K alle
benutzerdefinierten Ventilzuordnungen und kehrt zu
den statischen Ventilplänen zurück.
Pumpenbildschirm - - - Erweiterte
Pumpenbildschirm Pumpenbildschirm

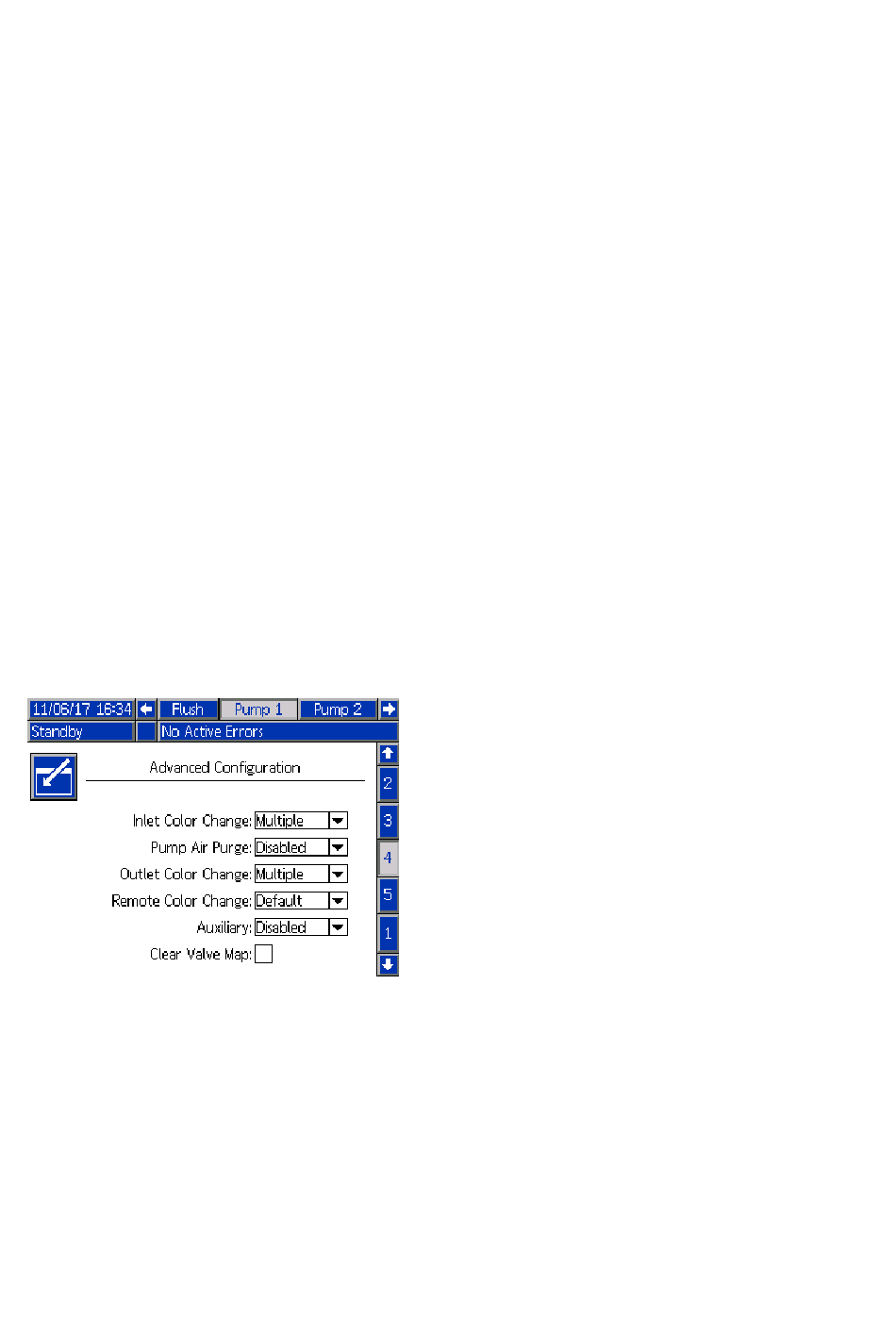

Figure 56 Pumpenbildschirm, Erweiterte
Konfiguration
Eingangs-Farbwechsel Eingangs-Farbwechsel Eingangs-Farbwechsel
Wählen Sie Mehrere, wenn für jedes einzelne Material
ein eigenes Ventil am Einlass-Farbventilblock für
eine bestimmte Pumpe vorhanden ist. Wählen Sie
Einzel aus, wenn mehr als ein Material ein einzelnes
Ventil am Einlass-Farbventilblock verwendet (d.h.
56
Ventilplan
Ventilplan
Erweiterte Konfiguration Konfiguration
Erweiterte Konfiguration
ein molchbares System). Diese Option ist nur für
Pumpen mit mehr als einem Farbwechselmaterial
verfügbar.
HINWEIS: Bei Systemen, die Einzel auswählen,
HINWEIS: HINWEIS:
wird erwartet, dass der Benutzer vor der
Durchführung eines Farbwechsels weiß,
wann ein bestimmtes Material an den
Einlass-Farbventilblock angeschlossen und
gefüllt wird. Das PD2K-System weiß nicht, welches
Material vor dem Einlassventilblock angeschlossen
ist.
Pumpenluftspülung Pumpenluftspülung Pumpenluftspülung
Aktivieren wählen, um ein Luftspülventil zum
Einlassventilblock der Pumpe hinzuzufügen, um
ein Spülen der Pumpe mit Luft/Lösemittel aus
dem Ablassventil zu ermöglichen. Deaktivieren
wählen, wenn kein Luftspülventil für die Pumpe
verwendet wird. Diese Option ist nur für
Farbpumpen verfügbar. Weitere Einzelheiten,
siehe Luft/Lösemittel-Spülzeit der Pumpe in
Pumpenbildschirm - Ventilzuordnung, page
Ausgangs-Farbwechsel Ausgangs-Farbwechsel Ausgangs-Farbwechsel
Wählen Sie Mehrere, wenn für jedes einzelne Material
ein eigenes Ventil am Auslass-Farbventilblock für
eine bestimmte Pumpe vorhanden ist. Wählen Sie
Einzel, wenn mehr als ein Material einen einzigen,
an den Auslass-Farbventilblock angeschlossenen
Schlauch verwendet. Diese Option ist nur für
Pumpen mit mehr als einem Farbwechselmaterial
verfügbar.
HINWEIS: Wenn Einzel gewählt wird, muss der am HINWEIS: HINWEIS:
Auslassventilblock angeschlossene Schlauch vor
dem Abschluss eines Farbwechsels gespült werden.
Fern-Farbwechsel
Fern-Farbwechsel Fern-Farbwechsel
Wählen Sie Mehrere, wenn für jedes einzelne
Material ein eigenes Ventil am Fern-Farbventilblock
für eine bestimmte Pumpe vorhanden ist. Wählen Sie
Einzel, wenn mehr als ein Material einen einzigen, an
den Fern-Farbventilblock angeschlossenen Schlauch
verwendet. Wählen Sie Deaktivieren, wenn keine
Fern-Farbwechselventile für die Pumpe vorhanden
sind (nur Lösemittel- und Luftspülung). Die Option
"Deaktivieren" ist nur verfügbar, wenn Mischung an
der Wand aktiviert ist und "Einzel" nur für Pumpen mit
mehr als einem Farbwechselmaterial vorhanden ist.
HINWEIS: Wenn Deaktivieren nicht
HINWEIS: HINWEIS:
ausgewählt ist, muss dies mit der Auswahl
für Ausgangs-Farbwechsel übereinstimmen.
HINWEIS: HINWEIS: Wenn Einzel gewählt wird, muss der HINWEIS:
zwischen Auslassventilblock und Fern-Ventilblock
angeschlossene Schlauch vor dem Abschluss eines
Farbwechsels gespült werden.
