Systembildschirm 2 - Graco ProMix PD2K Betriebsanleitung

Bildschirme des Setup-Modus

Systembildschirm 2 2 2

Systembildschirm Systembildschirm
Systembildschirm 2 dient zur Einstellung der
folgenden Systembetriebsparameter.

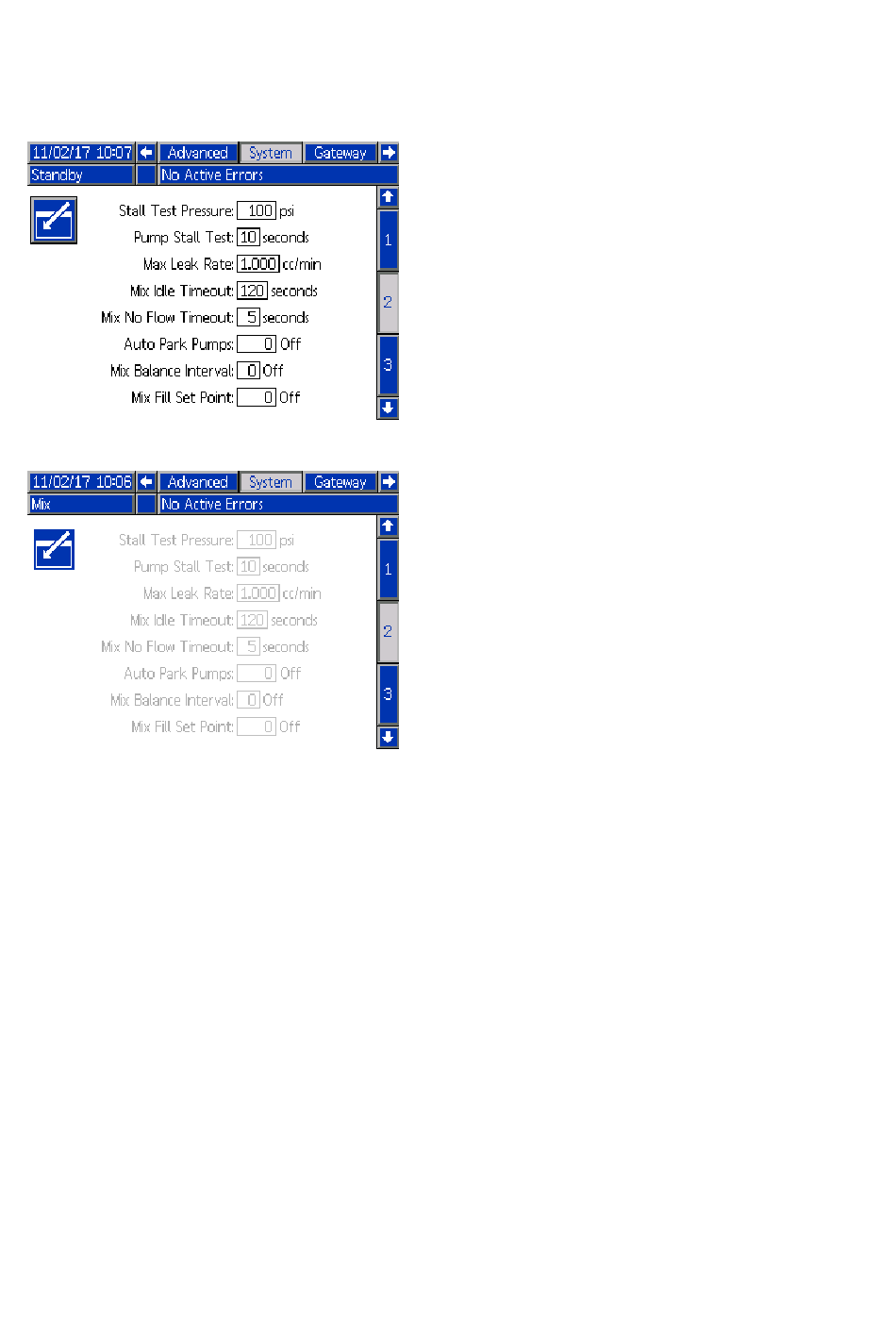

Figure 33 Systembildschirm 2 im Standby-Modus
Figure 34 Systembildschirm 2 im Mischmodus
Blockiertestdruck Blockiertestdruck Blockiertestdruck
Den Mindestdruck für den Blockiertest einstellen.
Diese Einstellung sollte ca. 0,35 MPa (3,5 bar;
50 psi) höher als der höchste Einlassdruck sein.
HINWEIS: HINWEIS: Wenn der Materialzufuhrdruck HINWEIS:
am Pumpeneinlass höher ist als 90% des
Blockiertestdrucks, generiert das System einen
Alarm und der Blockiertest wird abgebrochen. Siehe
Kalibrierungsbildschirm 1, page
40
62.
Pumpenblockiertest Pumpenblockiertest Pumpenblockiertest
Die Dauer des Pumpenblockiertests einstellen. Siehe
Kalibrierungsbildschirm 1, page
Maximale Leckrate Maximale Maximale Leckrate Leckrate
Die maximal zulässige Leckrate für einen
Pumpenblockiertest eingeben.
Misch - - - Leerlaufzeitgrenze Leerlaufzeitgrenze (Leerlaufzeit-
Misch Misch Leerlaufzeitgrenze
grenze grenze - - - 1K grenze 1K - - - Modus) 1K Modus) Modus)
Der Luftstromschalter erkennt den Luftdurchfluss
zur Pistole und meldet, dass die Pistole betätigt
wird. Ohne Luftstromschalter erkennt das System
nicht, ob die Pistole gerade sprüht. Bei Ausfall
einer Pumpe könnte so unbemerkt reines Harz oder
reiner Katalysator verspritzt werden. Dies sollte
durch die Zeitgrenze für Mischen ohne Durchfluss
verhindert werden. Die werkseitige Einstellung ist 5
Sekunden. Die Misch-Leerlaufzeitgrenze löst den
Leerlauf-Modus aus, wobei ein Pumpenblockiertest
durchgeführt wird, um eventuelle Lecks zu erkennen.
Anschließend werden die Pumpen (in ihrer aktuellen
Stellung) nach Ablauf der festgelegten Dauer in
den Standby-Modus versetzt. Die gewünschte
Misch-Leerlaufzeitgrenze in dieses Feld eingeben.
Siehe Arbeitsweise des Luftstromschalters (AFS),
page 76.
Zeitgrenze für für Mischen Mischen ohne
Zeitgrenze Zeitgrenze für Mischen
(Zeitgrenze ohne ohne Durchfluss Durchfluss - - - 1K
(Zeitgrenze (Zeitgrenze ohne Durchfluss
Der Luftstromschalter erkennt den Luftdurchfluss zur
Pistole und meldet, dass die Pistole betätigt wird.
Wenn der Luftstromschalter meldet, dass die Pistole
betätigt wird, jedoch kein Material durch die Pumpe
fließt, könnte unbemerkt reines Harz oder reiner
Katalysator verspritzt werden. Die Zeitgrenze für
Mischen ohne Durchfluss bewirkt eine Abschaltung
des Systems nach Ablauf der festgelegten Dauer.
Standardmäßig sind 5 Sekunden festgelegt. Die
gewünschte Abschaltzeit in dieses Feld eingeben.
Siehe Arbeitsweise des Luftstromschalters (AFS),
page 76.
Pumpen automatisch automatisch in in in Parkposition
Pumpen Pumpen automatisch
bringen
bringen bringen
Durch Parken der Pumpen kann vermieden werden,
dass Material an den Pumpenstangen aushärtet.
Der automatische Parktimer bringt automatisch
alle Pumpen in die Parkposition und schaltet
die Stromversorgung der Pumpen ab. Mit dem
Standardwert 0 wird diese Funktion abgeschaltet.
HINWEIS: Der Timer läuft nur, solange das System HINWEIS: HINWEIS:
im Standby ist und alle Pistolen gespült werden,
um zu verhindern, dass die Volumen außerhalb des
Mischverhältnisses liegen.
62.
(Leerlaufzeit-
(Leerlaufzeit-
ohne Durchfluss Durchfluss
ohne Durchfluss
1K - - - Modus) Modus)
1K Modus)
Parkposition
Parkposition
334070F
