Bildschirme des Setup-Modus
Diagnosebildschirme
Diagnosebildschirme
Diagnosebildschirme
Diagnosebildschirm

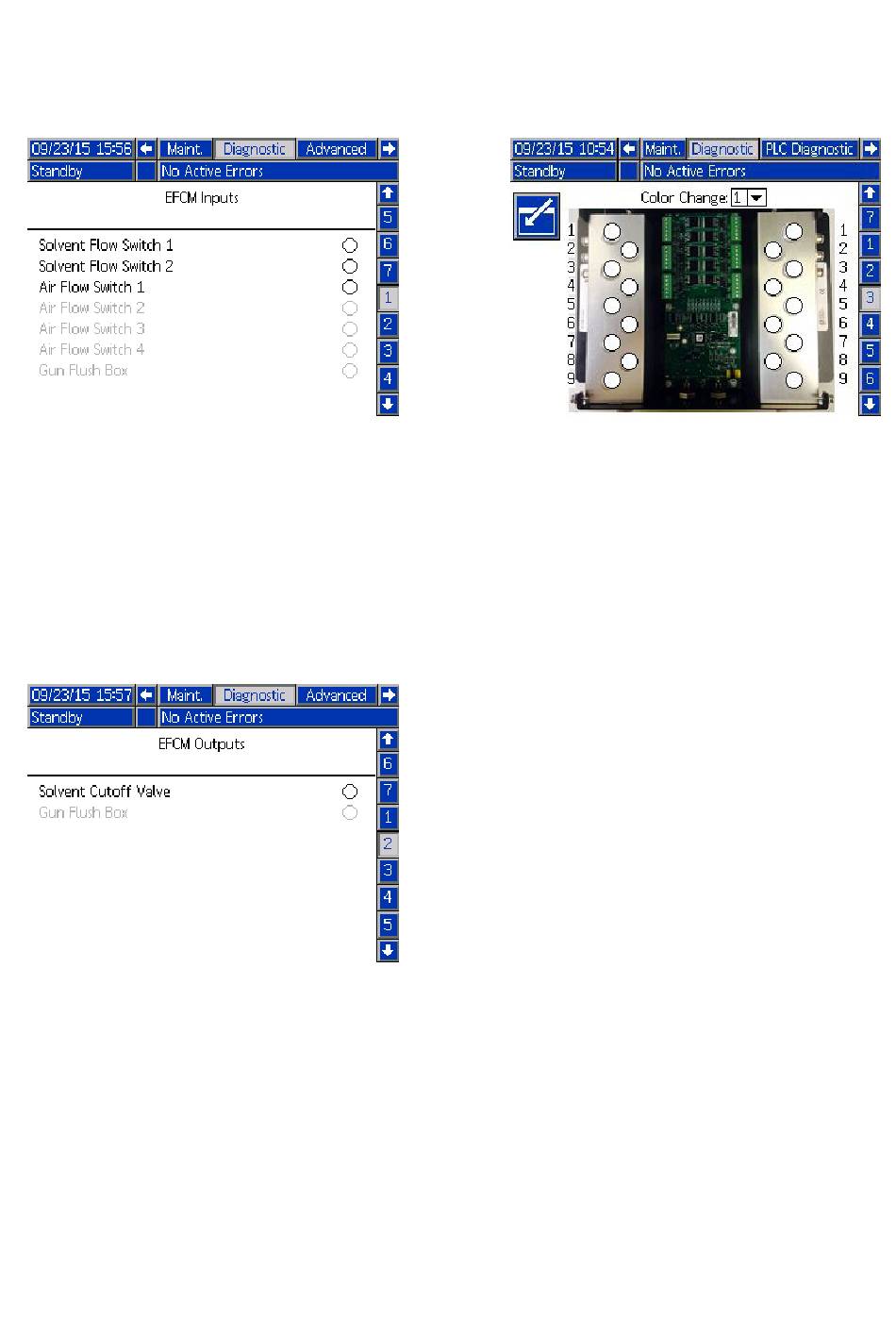

Diagnosebildschirm 1 1 1
Diagnosebildschirm
Diesen Bildschirm verwenden, um die korrekte
Verdrahtung für alle Eingänge des EFCM zu testen
und zu überprüfen (für weitere Details dazu siehe
Installationsanleitung 332457). Der Bildschirm zeigt
alle verfügbaren Eingänge zum EFCM an, markiert
aber nur diejenigen, die für die Systemkonfiguration
relevant sind. Alle Eingänge sind normalerweise
geöffnet. Wenn der Eingang das Schließen eines
Schalters erkennt, wechselt die Statusanzeige auf
dem Bildschirm zu grün.
Diagnosebildschirm
Diagnosebildschirm
Diagnosebildschirm 2 2 2
Dieser Bildschirm dient dazu festzustellen, ob einer
der EFCM-Ausgänge aktuell ein- oder ausgeschaltet
ist. Der Bildschirm zeigt alle verfügbaren Ausgänge
vom EFCM an, markiert aber nur diejenigen, die für
die Systemkonfiguration relevant sind. Wenn die
Statusanzeige neben jedem Ausgang grün ist, zeigt
dies, dass der Ausgang EIN ist.
70
Diagnosebildschirme 3 3 3 - - - 10
Diagnosebildschirme
Diagnosebildschirme
Die Diagnosebildschirme 3–10 sind nur für
Farbwechselmodule verfügbar, die derzeit mit
dem PD2K-System verbunden sind. Diese
Bildschirme zeigen einen Echtzeitstatus
der Farbwechselventilausgänge, indem die
Statusanzeige von Weiß zu Grün wechselt, wenn das
System dieses Magnetventil aktiviert. Der Benutzer
kann mit den Auf- und Ab-Pfeiltasten blättern oder
durch Auswahl eines Farbwechselmoduls in der
Dropdown-Liste direkt zu diesem Farbwechselmodul
springen.
10
10
334070F
