Bildschirme des Setup-Modus
Bei Systemen Systemen mit mit Mischung Mischung an
Bei Bei Systemen mit Mischung
Ein ProMix PD2K mit freistehendem Mischverteiler
wird normalerweise mit einer einzigen Pistole
betrieben, kann jedoch für mehrere (bis maximal 3)
freistehende Mischverteiler und Pistolen konfiguriert
werden. Mit mehreren Pistolen hat man den Vorteil
von sehr schnellen Farbwechseln; in jede Pistole
des Systems kann eine Rezeptur geladen werden
und dann fast sofort gewechselt werden. Das PD2K
verfolgt auch die Topfzeit für mehrere gemischte
Rezepturen.
Die Betriebsart Mehrere Pistolen kann im
Systembildschirm 3 durch Aktivieren des
Kontrollkästchens und durch anschließende Eingabe
der Anzahl der Pistolen für das System im Feld
Anzahl Anzahl aktiviert werden. Anzahl

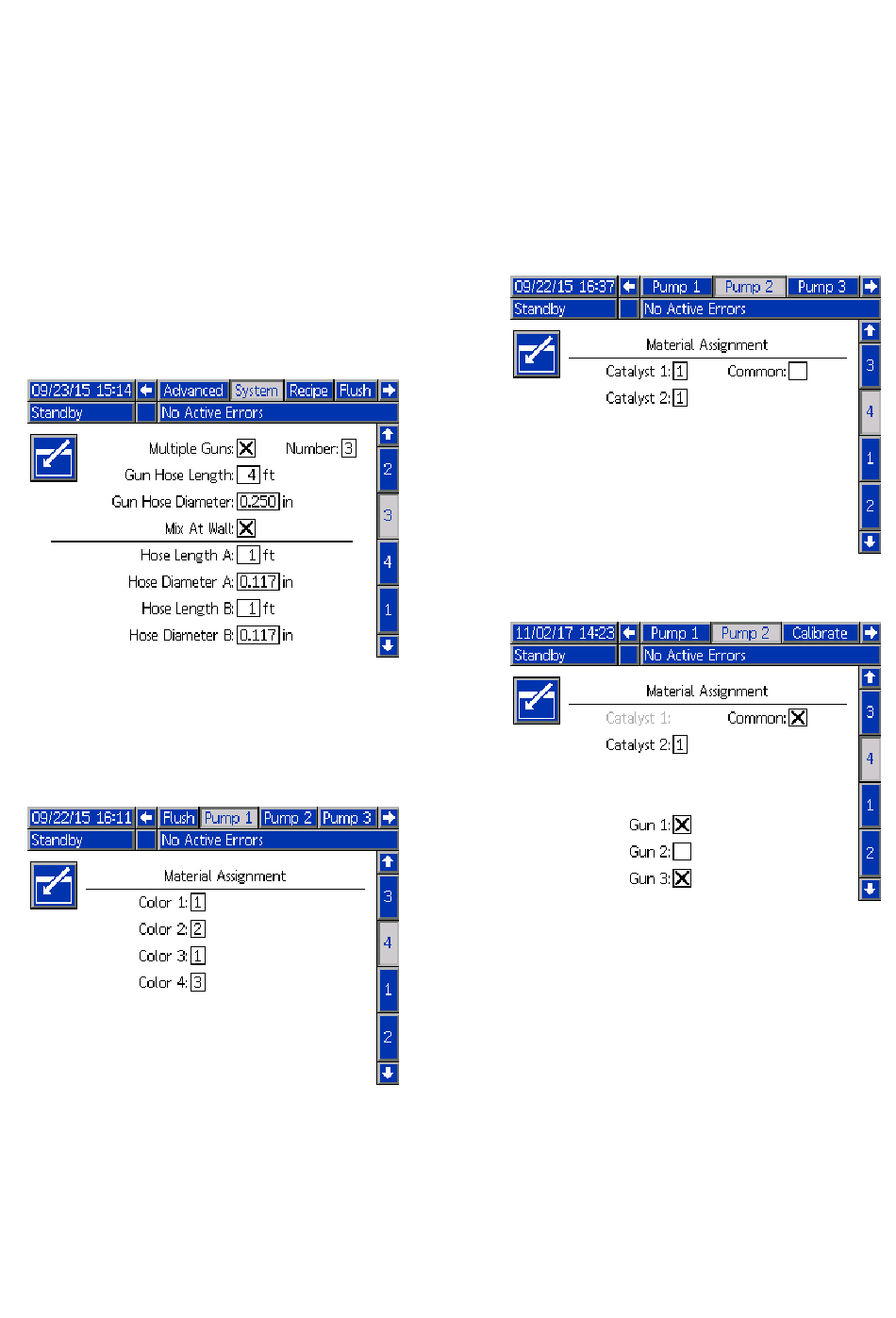

Figure 41 Systembildschirm 3, mit mehreren Pistolen
und Mischen an der Wand
Jede Farbe im System muss einer einzigen Pistole
zugeordnet werden. Die Zuordnung der Farbe
zu einer Pistole erfolgt im Pumpenbildschirm 4
durch Eingabe der Pistolennummer neben der
Farbnummer.
Figure 42 Pumpenbildschirm 1, Materialzuordnung
44
an der der Wand Wand
an der Wand
Katalysatoren können einer einzigen Pistole
zugeordnet, von mehreren Pistolen gemeinsam
genutzt (gemeinsam) werden - oder eine Mischung
aus beiden. Nur ein Katalysator pro Pumpe kann
als Gemeinsam konfiguriert werden, und da jede
Zuordnung ein Fernventil notwendig macht, darf
die Gesamtzahl (einschließlich jeder gemeinsamen
Zuordnung) vier nicht überschreiten. Um einen
Katalysator als gemeinsamen Katalysator für mehrere
Pistolen zu konfigurieren, das Kontrollkästchen
Gemeinsam aktivieren und alle entsprechenden
Pistolen auswählen.
Figure 43 Pumpenbildschirm 2, Materialzuordnung
ohne gemeinsamen Katalysator
Figure 44 Pumpenbildschirm 2, Materialzuordnung
mit gemeinsamem Katalysator
Rezepturen können nur für die Verwendung einer
Farbe und eines Katalysators, die derselben Pistole
zugeordnet sind, eingerichtet werden. Wenn die
Farb- und Katalysatorzuordnungen der Pistolen nicht
zusammenpassen, wird die Rezeptur ungültig und
deaktiviert. Weitere Informationen zu ungültigen
Rezepturen, siehe Rezepturbildschirm.
Wenn gemeinsame Katalysatoren verwendet
werden, ordnet das System jeder Pistole automatisch
ein einzigartiges freistehendes Katalysatorventil
(1-4) zu wie in Tabelle 3 gezeigt. Links die
Reihe suchen, die 1) die passende Anzahl
Katalysatorpumpen, 2) die Katalysatorplanauswahl
(siehe Pumpenbildschirm 1) und 3) die passende
gemeinsamer Katalysatorkonfiguration für Ihr
System enthält. Folgen Sie der sich daraus
ergebenden Reihe nach rechts, um die Zuordnung
der Fern-Katalysatorventile für Ihr System zu finden.
