Pumpenbildschirm - Graco ProMix PD2K Betriebsanleitung

Bildschirme des Setup-Modus
Pumpenbildschirm - - - Ventilzuordnung

Pumpenbildschirm

Pumpenbildschirm

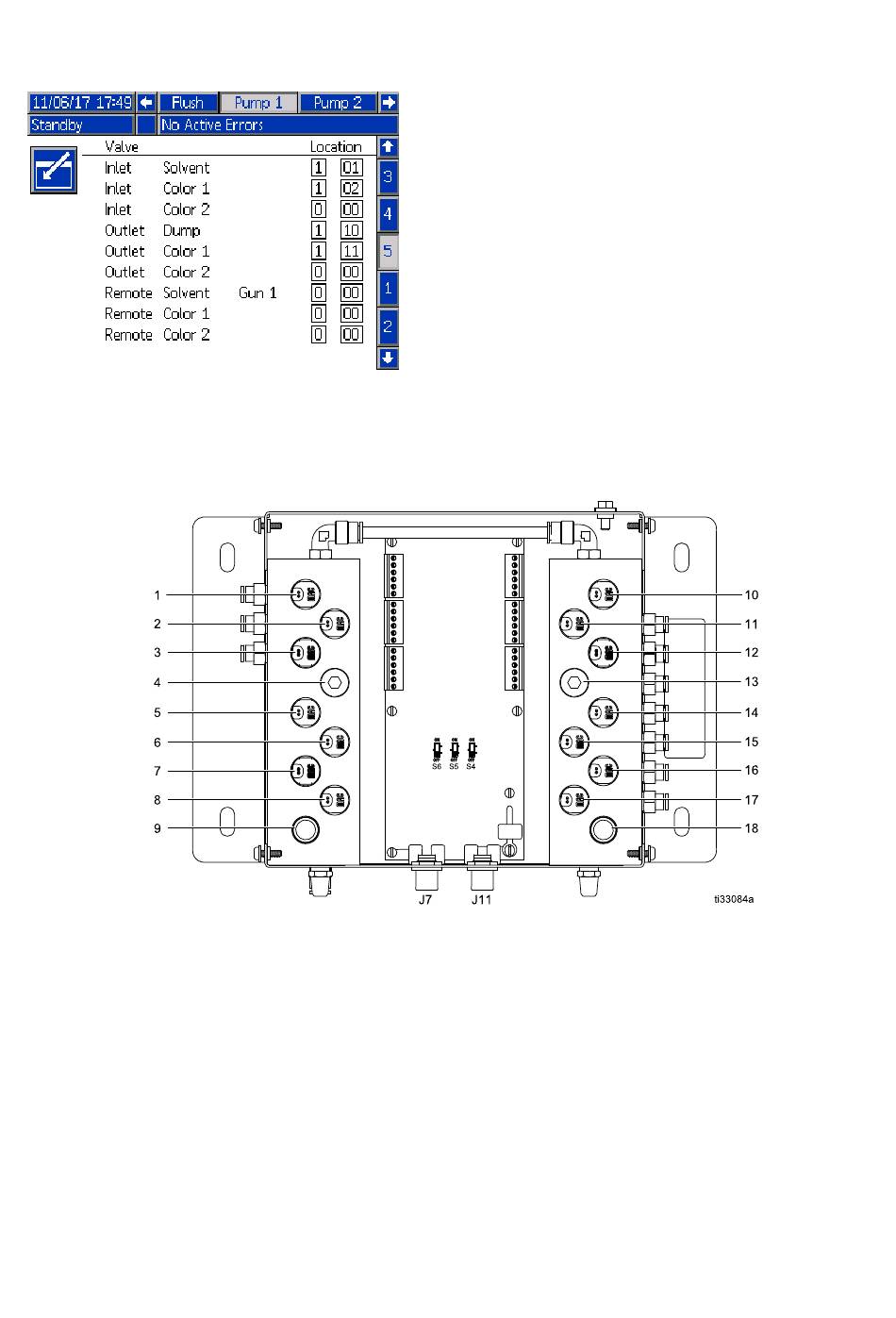

Figure 58 Pumpenbildschirm, Ventilzuordnung
Über diesen Bildschirm kann der Benutzer jedes
einzelne Farbwechsel-Magnetventil im System
einer eindeutigen Position zuordnen. Die Liste
der Ventile wird basierend auf den für die Pumpe
Figure 59 Aufzählung der Magnetventilpositionen
58
Ventilzuordnung
Ventilzuordnung
geltenden Einstellungen automatisch ausgefüllt.
Eine Beschreibung des Ventils beinhaltet, welchem
Block es angehört, die Materialidentifikation und
gegebenenfalls eine spezielle Pistolen- oder
Pumpenbezeichnung.
HINWEIS: Einige Ventile des Fernventilblocks
HINWEIS: HINWEIS:
können von mehr als einer Pumpe gemeinsam
genutzt werden. Sie erscheinen auf der Ventilliste für
alle Pumpen, für die sie gelten.
Allen Farbwechselventilen muss eine gültige
Position zugeordnet werden, damit das System
ordnungsgemäß arbeiten kann. Es gibt zwei Spalten,
die die Position des Magnetventils bestimmen. Die
linke Spalte ist die Nummer des Farbwechselmoduls.
Diese Nummer muss zwischen 1 und 8 liegen
und sollte die Dip-Schalter-Einstellungen auf einer
der Farbwechsel-Karten widerspiegeln (siehe
Handbuch 332455 zu weiteren Details zu den
Dip-Schalter-Einstellungen). Die zweite Spalte ist die
Position des Magnetventils und diese Nummer muss
zwischen 1 und 18 liegen. Die folgende Abbildung
zeigt die Aufzählung der Magnetventilpositionen.
334070F
