Bildschirme des Setup-Modus
Wartungsbildschirm

Wartungsbildschirm 4 4 4

Wartungsbildschirm
Der Wartungsbildschirm 4 dient zur manuellen
Entlastung des Pumpenausgangsdrucks oder zur
Konfiguration der automatischen Druckentlastung.
HINWEIS: HINWEIS: HINWEIS: Die Entlastung des
Pumpenausgangsdrucks steht nur für
Pumpen mit Ablassventil zur Verfügung
(Farbwechsel-Auslassventile).
Zur manuellen Entlastung des
Pumpenausgangsdrucks die Nummer der
gewünschten Pumpe ändern und den Softkey
"Druckentlastung"
Um das System so einzustellen, dass der
Pumpenausgangsdruck automatisch entlastet
wird, das Kontrollkästchen für den automatischen
Ablasskasten aktivieren und den Druckgrenzwert
eingeben. Alle entsprechenden Pumpen öffnen im
Standby zur Entlastung des Ausgangsdrucks kurz die
Ablassventile, wenn die Anzeige den eingestellten
Druckgrenzwert überschreitet. Das System wird dies
bis zu dreimal versuchen, wenn der Druck nicht unter
den eingestellten Grenzwert fällt.

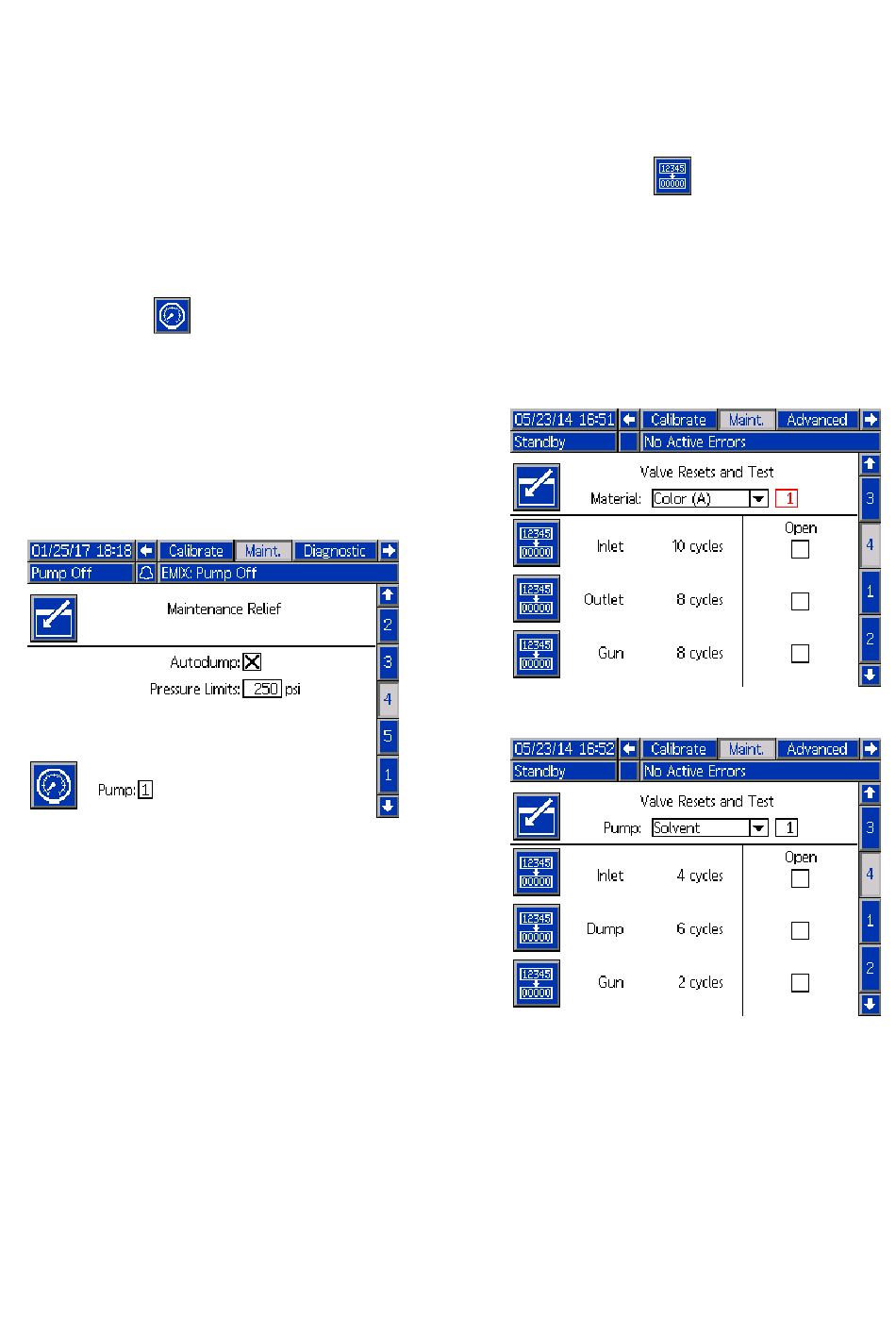

Figure 78 Wartungsbildschirm 4, Manuelle
Druckentlastung der Pumpen
66
drücken.
Wartungsbildschirm

Wartungsbildschirm 5 5 5

Wartungsbildschirm
Wartungsbildschirm 5 zeigt die gezählten Zyklen
eines ausgewählten Farb-, Katalysator- oder
Lösemittelventils.
Schaltfläche "Reset"
halten, um den Zähler zurückzusetzen.
Wenn sich das System im Standby-Modus
befindet, können die Ventile durch Markieren oder
Entmarkieren der entsprechenden Kästchen geöffnet
oder geschlossen werden. Beim Verlassen des
Bildschirms werden alle manuell betriebenen Ventil
geschlossen.
HINWEIS: Pistolenventile sind nur dann verfügbar, HINWEIS: HINWEIS:
wenn an Systembildschirm 3, page 42
der Wand" aktiviert ist.
Figure 79 Wartungsbildschirm 5,
Farbventilrücksetzungen
Figure 80 Wartungsbildschirm 5,
Lösemittelventilrücksetzungen
HINWEIS: Wenn im Materialfeld Lösemittel HINWEIS: HINWEIS:
ausgewählt ist, ist die Zahl rechts neben "Lösemittel"
die Pumpennummer, nicht die Materialnummer.
1 bis 2 Sekunden gedrückt
„Mischung an
