Kabinensteuerung

Kabinensteuerung Kabinensteuerung

Kabinenregelungsanzeige

Kabinenregelungsanzeige Kabinenregelungsanzeige
Die Kabinensteuerung ist das Hauptsteuergerät,
an der die Bedienungsperson täglich verwendete
Lackierfunktionen wie Rezepturwechsel, Meldung
"Job abgeschlossen", Abfragen und Quittieren von
Alarmen oder Aktivierung des Standby-, Misch- oder
Spülbetriebs auswählt. Sie wird üblicherweise in
der Spritzkabine oder in der Nähe des Lackierers
installiert.
Die Kabinenregelung zeigt das Rezept in folgenden
Formaten an:
• R-xx (aktives Rezept)
• P-xx (in die Pumpe geladenes Rezept)
• G-xx (in die Pistole geladenes Rezept)
Die verschiedenen Rezept- und Fehlerstatus laufen
durch die Anzeige der Kabinenregelung:
• Bei Spritzbereitschaft (Pumpen und Pistole
sind mit demselben Rezept geladen) wird die
Rezeptnummer (R-xx) angezeigt. Wenn die
Anzeige stehenbleibt und weder Rezept 0 noch
Rezept 61 anzeigt, ist das System spritzbereit.
(Rezept 61 signalisiert ein unbekanntes Material.)
• Wenn die Pistole mit einem Rezept (G-xx) geladen
ist und die Pumpen mit einem anderen (P-xx),
wechselt die Anzeige zwischen diesen beiden
Rezepten.
• Wenn ein Alarm gemeldet wird, erscheint
der Alarmcode in der Anzeige und die rote
Alarmanzeige blinkt, bis der Alarm quittiert wird.
Nachdem der Alarm quittiert wurde, leuchtet
die LED dauerhaft und die Rezeptnummer wird
abwechselnd mit dem Code angezeigt.
• Bei Systemen mit mehreren aktivierten Pistolen
wird die aktive Pistole (AG-x) angezeigt.
Zum Ein- oder Ausschalten der Pumpen die
Standby-Taste
halten.
Um ein neues Rezept auszuwählen, nach oben
oder unten
Rezept blättern und anschließend die Eingabetaste
drücken. Wenn die Eingabetaste nicht
innerhalb von 5 Sekunden gedrückt wird, kehrt das
System zum vorhandenen Rezept zurück.
334070F
2 Sekunden lang gedrückt
zum gewünschten

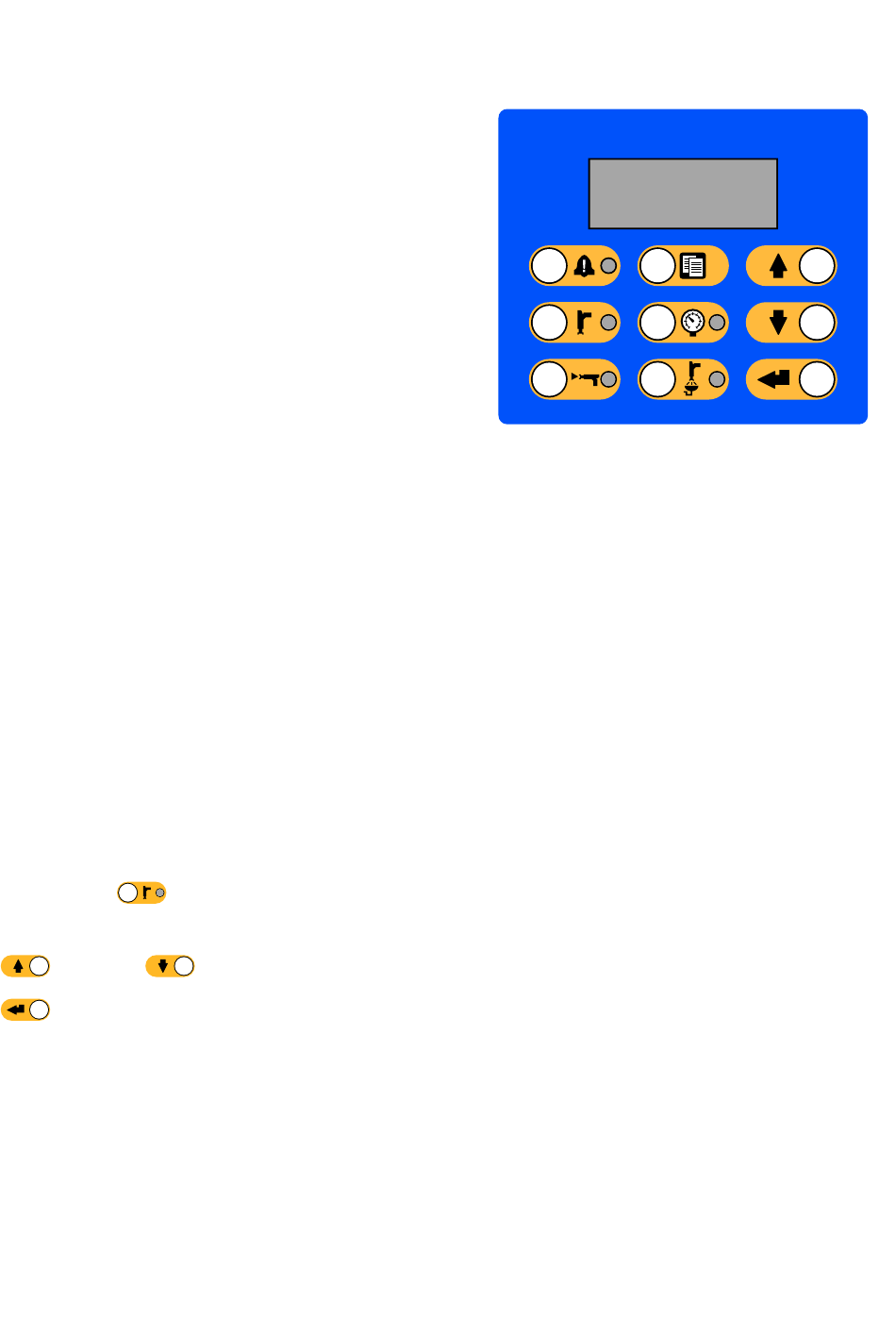

Figure 11 Kabinensteuerung
Kabinensteuerung
21
