Den Luftstromschalter einbauen

ANMERKUNG: Das GFB-Schnittstellenmodul enthält
keinen Luftstromschalter (AFS). Der AFS wird mit dem
Pistolenspülkasten-Einbausatz geliefert. Den AFS in
das Schnittstellenmodul wie folgt einbauen.
1. Jeder Pistolenspülkasten-Einbausatz enthält einen
Luftstromschalter (AFS). Die GFB-Schnittstelle
kann 1 oder 2 Luftstromschalter fassen. Bauen
Sie den/die Schalter auf der rechten Seite der
Abdeckung ein. Siehe F
1
Der AFS ist Teil des Pistolenspülkasten-Einbausatzes, aber
nicht Bestandteil des GFB-Schnittstellen-Einbausatzes.

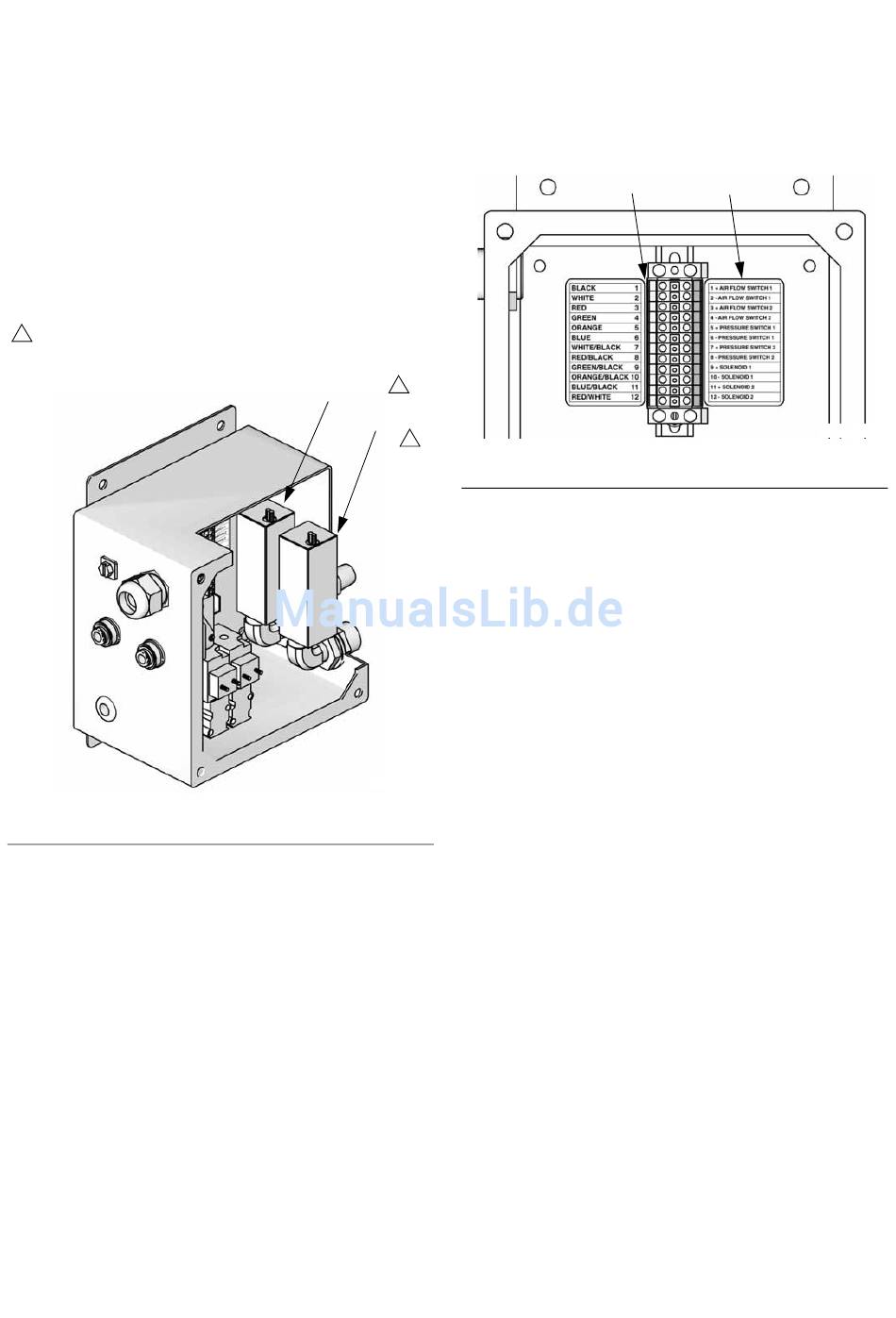

F . 3. Luftstromschalter installieren
IG
(2 Möglichkeiten)
3A2086A
. 3.
IG
AFS#1
AFS#2
TI14281a
2. Die Drähte vom AFS Nr. 1 auf der rechten Seite der
Klemmleiste (12) Stifte 1 (+) und 2 (-) anbringen,
wie auf dem Etikett (21) aufgezeigt. Siehe F
und Tabelle 1.
1
1
F . 4. Luftstromschalter mit der Klemmleiste
IG
verbinden
3. Wenn Sie einen zweiten Pistolenspülsatz
verwenden, bringen Sie die Drähte vom AFS Nr.2
auf der rechten Seite der Klemmleiste (12) Stifte 3
(+) und 4 (-) an, wie auf dem Etikett (21) aufgezeigt.
Siehe F
IG
12 21
. 4 und Tabelle 1.
Installation
. 4
IG
TI14279a
