Pumpenbildschirm 1 - Graco ProMix PD2K Betriebsanleitung

Bildschirme des Setup-Modus

Pumpenbildschirm 1 1 1

Pumpenbildschirm Pumpenbildschirm
HINWEIS: HINWEIS: HINWEIS: Das System kann 2, 3 oder 4 Pumpen
umfassen. Informationen zu den einzelnen Pumpen
sind auf entsprechenden Registerkarten im der
Menüleiste am oberen Bildschirmrand einzusehen.
Die Registerkarte der gewünschten Pumpe
auswählen. Jede Pumpe hat drei Bildschirme. Im
Folgenden werden nur die Bildschirme für Pumpe 1
gezeigt, die Felder sind jedoch auf allen Bildschirmen
dieselben.
Pumpenbildschirm 1 enthält die folgenden Felder zur
Definition der Pumpe.

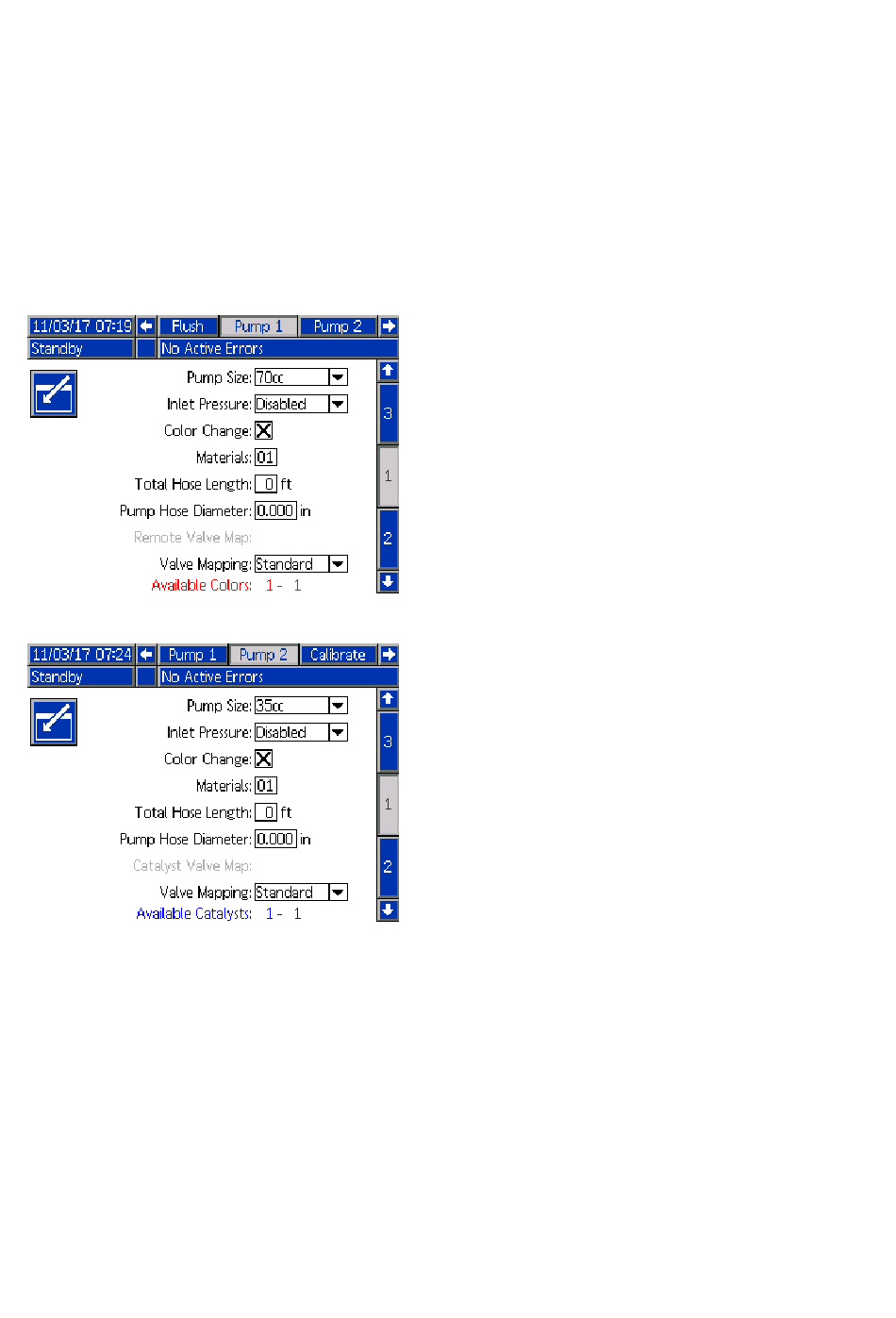

Figure 54 Pumpenbildschirm 1 — Harzpumpe
Figure 55 Pumpenbildschirm 1 — Katalysatorpumpe
54
Pumpengröße Pumpengröße Pumpengröße
35 cc oder 70 cc auswählen.
Eingangsdruck Eingangsdruck Eingangsdruck
Eine der folgenden Optionen auswählen:
• Deaktiviert
• Überwachen, zum Nachverfolgen des
Eingangsdrucks
Farbwechselauswahl
Farbwechselauswahl Farbwechselauswahl
Dieses Kästchen markieren, wenn das System eine
Farbwechselfunktion enthält.
Materialien
Materialien Materialien
Anzahl der im System verwendeten Materialien
eingeben. Jedes Farbwechselmodul ist für 8 Farben
zuständig.
Gesamtschlauchlänge Pistole
Gesamtschlauchlänge Gesamtschlauchlänge
Die Länge der Schläuche vom Zufuhrblock zur
Pumpe und von der Pumpe zum Auslassblock
berechnen. Die Gesamtlänge eingeben.
Schlauchdurchmesser Pumpe
Schlauchdurchmesser Schlauchdurchmesser
Durchmesser der Zufuhr- und Austrittsschläuche
eingeben.
Verfügbare Farben Farben
Verfügbare Verfügbare Farben
Das Modul zeigt die Anzahl der in Ihrem System
verfügbaren Farben. Dieses Feld ist nicht
bearbeitbar.
Pistole
Pistole
Pumpe
Pumpe
334070F
