Differenzdruck und und Mischdrucktoleranz
Differenzdruck Differenzdruck und
Ein elementares Mittel zur Aufrechterhaltung der
Verhältnissicherung für das ProMix PD2K-System
ist die Überwachung des Differenzdrucks zwischen
dem A-Pumpen- und dem B-Pumpen-Auslass.
Im Idealfall wären diese beiden Drücke identisch,
aber Faktoren wie Leitungsgrößen, Viskosität und
Mischungsverhältnis führen zu einer gewissen
Abweichung. Das Wissen, wo Ihr System
normalerweise arbeitet, ist bei der Einrichtung
einer effektiven Differenzdruckprüfung zwingend
erforderlich, die den Benutzer über mögliche
Ungenauigkeiten des Mischungsverhältnisses
informiert und gleichzeitig Fehlalarme vermeidet.
Sobald das System vollständig installiert und
einsatzbereit ist, wird empfohlen, dass der Benutzer
eine Rezeptur lädt und das gemischte Material
spritzt. Beim Sprühen auf die Auslassdrücke sowohl
der A- als auch der B-Pumpen achten (auf dem
Hauptbildschirm des EAM ablesbar) und lange
genug spritzen, um sicherzustellen, dass sich die
Drücke auf einen Nennwert stabilisiert haben. Der
Unterschied zwischen den Auslassdrücken der
A- und B-Pumpe ist ein Ausgangswert für den
Mischdruck-Toleranz-Sollwert.

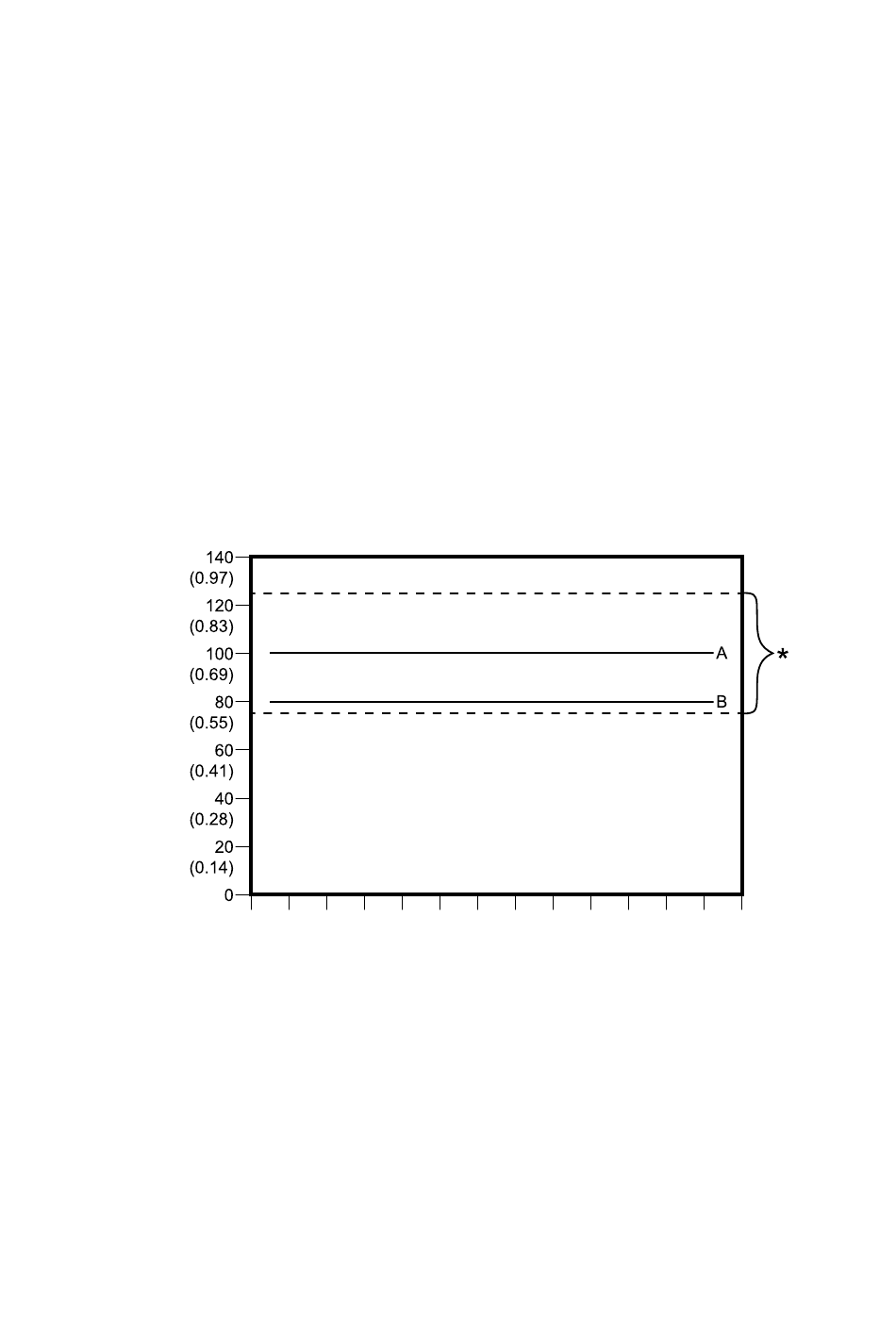

Druck —
PSI (MPa)
Der zulässige B-seitige Pumpenauslassdruckbereich für ein System mit einem Soll-Spritzdruck von 100 psi
und einer Mischdrucktoleranz von 25%.
334070F
Mischdrucktoleranz - - - Sollwert
Mischdrucktoleranz
* Zulässiger Bereich
A: Nennausgabedruck Pumpe A
B: Nennausgabedruck Pumpe B
Sollwert
Sollwert
Mit dem Mischdrucktoleranz-Sollwert wird ermöglicht,
dass der Auslassdruck auf der B-Pumpenseite
einen bestimmten Prozentsatz vom Auslassdruck
(Spritzdruck) auf der A-Pumpenseite abweicht.
Als Beispiel: Wenn der Spritzdruck (A-seitiger
Pumpenauslassdruck) 100 psi beträgt und die
Mischdrucktoleranz auf 25% eingestellt ist, dann
kann sich der B-seitige Auslassdruck zwischen
75 (100 psi - 25%) und 125 psi (100 psi + 25%)
bewegen, ohne dass ein Alarm generiert wird.
Falls das System während des Betriebs viele
Differenzdruckalarme ausgelöst hat, oder eine
Vielzahl von Materialien mit verschiedenen
Verhältnissen gemischt wird, kann es notwendig
sein, die Mischdrucktoleranz zu erhöhen. Ansonsten
wird empfohlen, diesen Sollwert so dicht wie möglich
am angegebenen Wert zu halten, damit der Benutzer
informiert wird, dass etwas sich möglicherweise
auf die Genauigkeit des Mischungsverhältnisses
auswirkt.
Bildschirme des Setup-Modus
