Systembildschirm 1 1 1

Systembildschirm Systembildschirm
Systembildschirm 1 enthält die folgenden Felder zur
Definition des Systems.

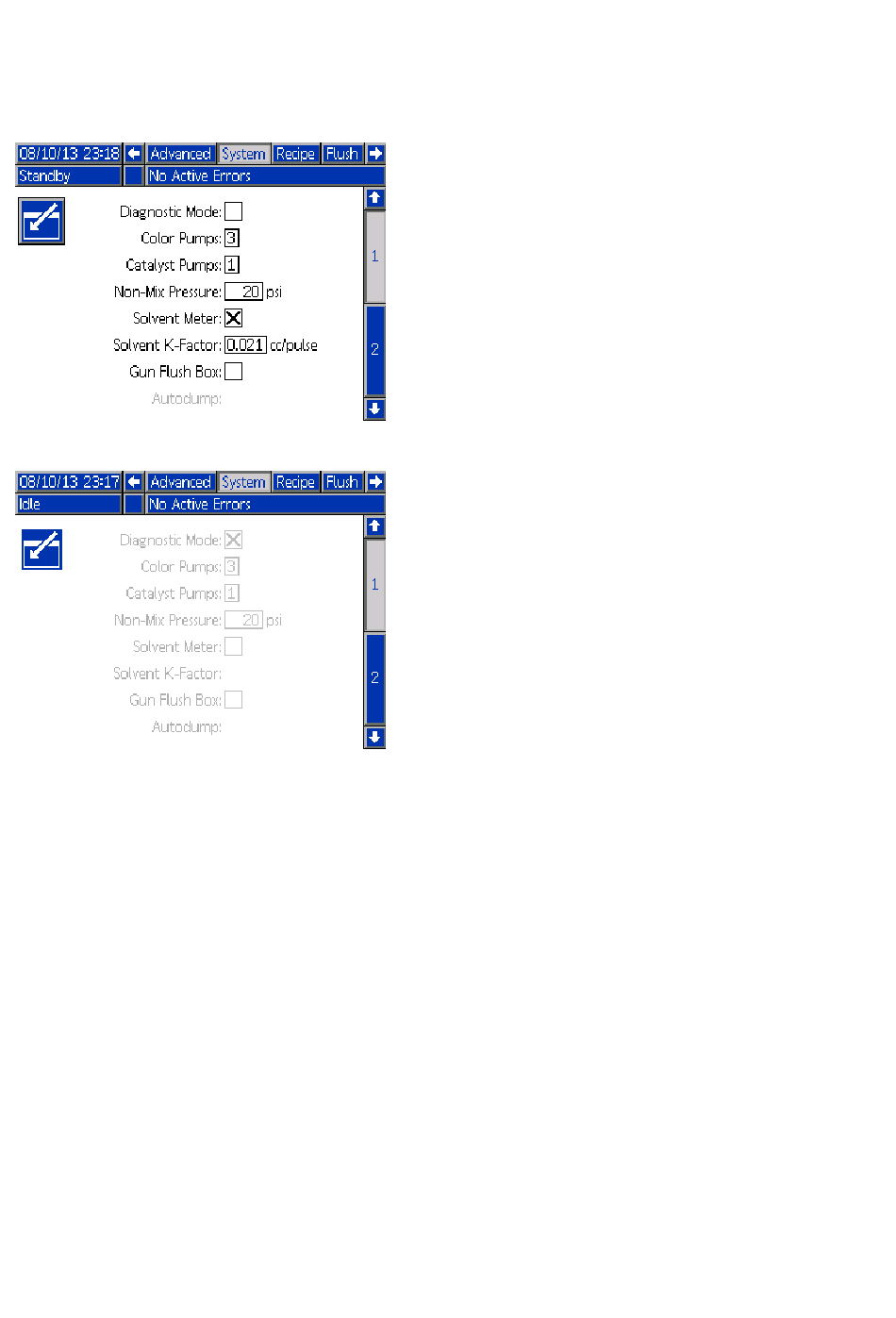

Figure 31 Systembildschirm 1 im Standby-Modus
Figure 32 Systembildschirm 1 im Leerlauf

Diagnosemodus

Diagnosemodus Diagnosemodus
Dieses Kästchen auswählen, um den Durchsatz
und den Druck für jede Pumpe auf dem
Startbildschirm, page 31
Farbpumpen
Farbpumpen Farbpumpen
Anzahl der im System vorhandenen Farbpumpen
eingeben.
Katalysatorpumpen
Katalysatorpumpen Katalysatorpumpen
Anzahl der im System vorhandenen
Katalysatorpumpen eingeben.
HINWEIS: HINWEIS: Durch Änderung der Nummer der HINWEIS:
Katalysatorpumpe auf "0" wechselt das System in
den 1K-Modus.
334070F
anzeigen zu lassen.
Bildschirme des Setup-Modus
Druck, Druck, wenn Druck, wenn nicht wenn nicht nicht gemischt
- - - 1K 1K - - - Modus) 1K Modus) Modus)
HINWEIS: Der Druck, wenn nicht gemischt wird, wird
HINWEIS: HINWEIS:
im 1K-Modus durch den Fülldruck ersetzt.
Einen geringeren Druck eingeben, der verwendet
wird, wenn das System weder im Misch- noch im
Sprühmodus betrieben wird (z. B. während des
Befüllens oder Spülens).
HINWEIS: Niederdrucksysteme können um 0,7 MPa
HINWEIS: HINWEIS:
(7 bar; 100 psi) niedriger als der Solldruck eingestellt
werden, Hochdrucksysteme um 2,1 MPa (21 bar;
300 psi) niedriger als der Solldruck.
Lösemittel - - - Volumenzähler Lösemittel Lösemittel Volumenzähler Volumenzähler
Dieses Kästchen markieren, wenn das System einen
Lösemittelzähler verwendet. Das Feld "Lösemittel
K-Faktor" wird aktiv.
K K K - - - Faktor Faktor Lösemittel Faktor Lösemittel Lösemittel
K-Faktor des Lösemittelzählers eingeben.
Pistolenspülkastenauswahl Pistolenspülkastenauswahl Pistolenspülkastenauswahl
Dieses Kästchen markieren, wenn das System einen
Pistolenspülkasten enthält. In diesem Fall wird die
Funktion "Autom. Ablassen" wählbar.
Autom. Autom. Ablassen Autom. Ablassen Ablassen
Zur Aktivierung der Funktion "Autom. Ablassen"
dieses Kästchen markieren.
Wenn eine Pistole mit einem gemischten Rezept
geladen ist, dessen Topfzeit bereits abgelaufen
ist und in den Pistolenspülkasten gelegt wird,
spült das System nach zwei Minuten die Pistole
automatisch mit Lösemittel. Wenn die Pistole nicht
im Pistolenspülkasten liegt oder das Automatische
Ablassen nicht fertiggestellt werden kann, löst das
System einen Alarm aus.
gemischt wird gemischt wird (Fülldruck wird (Fülldruck (Fülldruck
