Multiplex FlightRecorder Bedienungsanleitung Seite 5

•
Geeigneten Installationsort für den FlightRecorder am 2,4
GHz M-LINK HF-Modul bzw. am M-LINK Sender festlegen.
In diesem Zusammenhang auf folgende Punkte achten:
•
Länge der Anschlusskabel
(ggfs. Verlängerungskabel verwenden).
•
Freier Zugang zur Micro SD-Card
(Einstecken und Entnahme der Karte).
•
Gute Sichtbarkeit der zweifarbigen LED-Status-Anzeige
am FlightRecorder.
•
FlightRecorder beispielsweise mit Klettband am
gewünschten Platz installieren.
•
Ggfs. an einem geeigneten Ort in die Gehäuserückwand des
Senders ein Loch oder einen Schlitz zur Durchführung der
beiden UNI-Anschlusskabel einarbeiten.
!
Hinweis: Bohren Sie erst, nachdem Sie die
Gehäuserückwand abgenommen haben. Achten Sie darauf,
dass der Sender keinesfalls mit Bohrrückständen oder
Spänen in Verbindung kommt!
•
Ggfs, die beiden UNI-Anschlusskabel des FlightRecorders
durch die Gehäuserückwand des Senders stecken.
•
Das dreiadrige UNI-Anschlusskabel des FlightRecorders an
der COM-Schnittstelle des 2,4 GHz M-LINK HF-Moduls bzw.
am COM-Steckplatz auf der Hauptplatine des M-LINK
Senders anstecken.
!
Hinweis: Bei gleichzeitigem Betrieb mit einem
MULTIPLEX Telemetry-Display (# 4 5182) dieses an den
FlightRecorder anschließen.
•

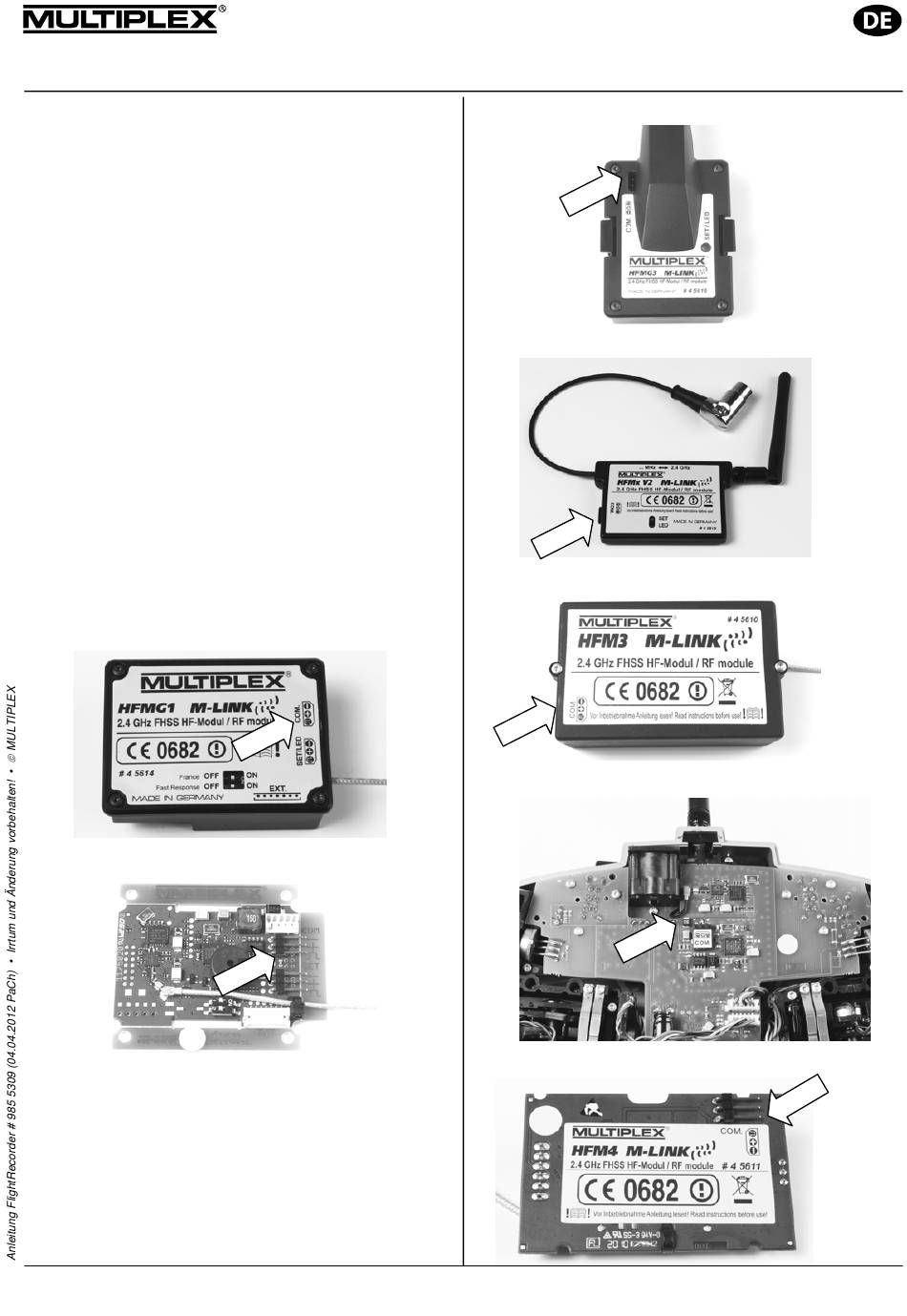

Pinbelegung beim HF-Modul HFMG1 M-LINK
•
Pinbelegung beim HF-Modul HFMG2 M-LINK
Bedienungsanleitung
FlightRecorder
Seite 5
•
Pinbelegung beim HF-Modul HFMG3 M-LINK
•
Pinbelegung beim HF-Modul HFMx V2 M-LINK
•
Pinbelegung beim HF-Modul HFM3 M-LINK
•
Pinbelegung beim Sender COCKPIT SX M-LINK
•
Pinbelegung beim HF-Modul HFM4 M-LINK
