Controllare se il vostro modulo HF da 2,4 GHz e/o radio
M-LINK adempie ai presupposti menzionati nell'allegato
e, se necessario, effettuare un aggiornamento.
•
Stabilire il punto di installazione adatto per il FlightRecorder
al modulo HF M-LINK da 2,4 GHz e/o alla radio M-LINK. In
questo contesto attenersi ai seguenti punti:
•
Lunghezza del cavo di collegamento
(se necessario utilizzare cavi di prolunga).
•
Accesso libero per la Micro SD-Card
(inserimento e rimozione della scheda).
•
Buona visibilità della visualizzazione a conduttori ottici a
due colori al FlightRecorder.
•
Esempio su come installare il FlightRecorder con velcro sul
punto desiderato.
•
Se necessario praticare un foro su un punto adatto sul retro
del corpo dalla radio o una fessura per far passare ambedue
i cavi di collegamento UNI.
! Nota: Forare solo dopo aver rimosso il retro del corpo.
Fare attenzione che la radio non venga mai a contatto con
residui della foratura o trucioli!
•
Se necessario inserire ambedue i cavi di collegamento UNI
del FlightRecorder attraverso il retro del corpo della radio.
•
Inserire il cavo di collegamento UNI a tre fili del
FlightRecorder all'interfaccia COM del modulo HF M-LINK da
2,4 GHz e/o allo slot COM sulla scheda principale della radio
M-LINK.
! Nota: Nel caso di funzionamento contemporaneo con
una display Telemetry della MULTIPLEX (# 4 5182)
collegarlo al FlightRecorder.
•

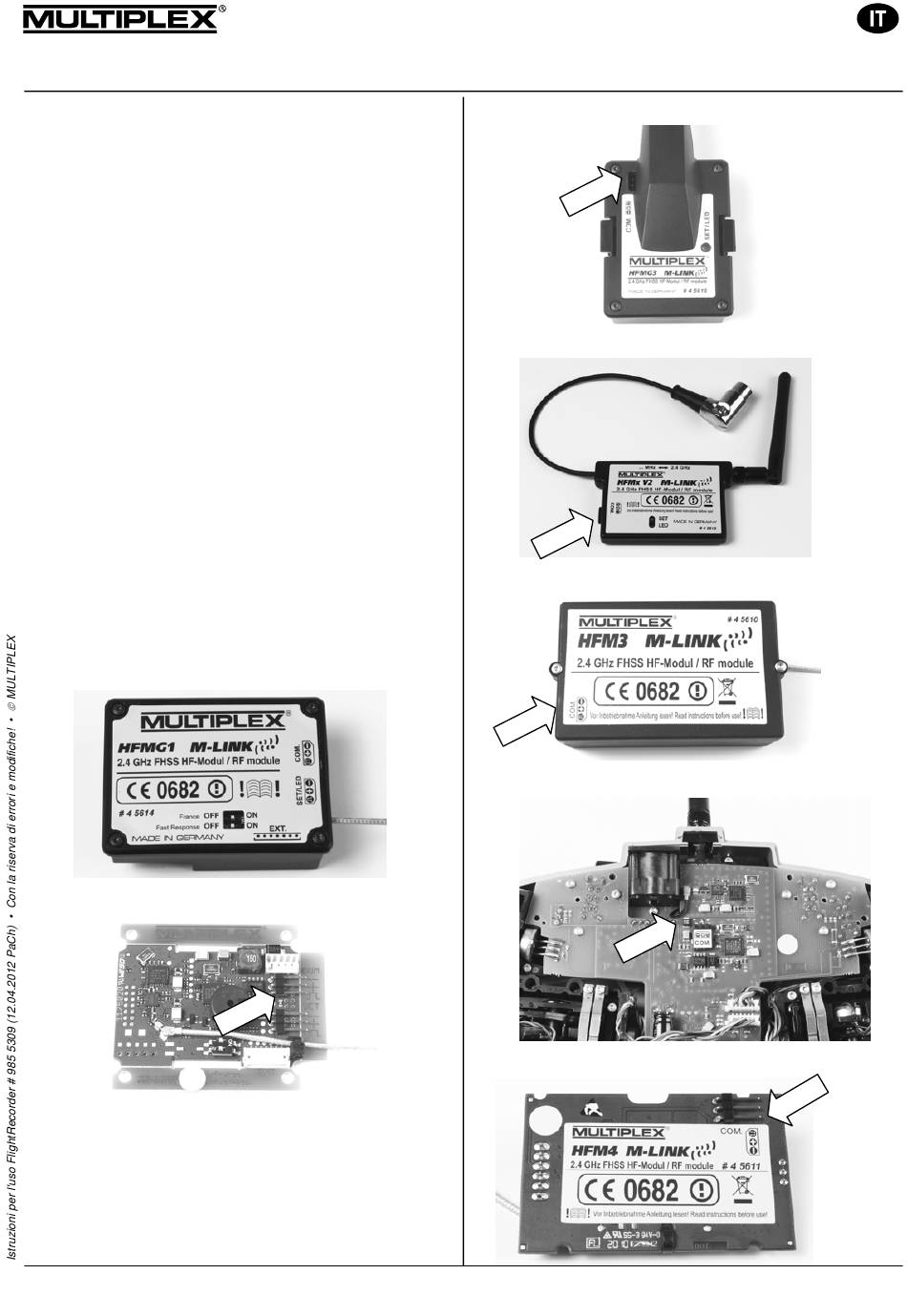

Occupazione pin del modulo HF HFMG1 M-LINK
•
Occupazione pin del modulo HF HFMG2 M-LINK
Istruzioni per l'uso
FlightRecorder
Pagina 29
•
Occupazione pin del modulo HF HFMG3 M-LINK
•
Occupazione pin del modulo HF HFMx V2 M-LINK
•
Occupazione pin del modulo HF HFM3 M-LINK
•
Occupazione pin nella radio COCKPIT SX M-LINK
•
Occupazione pin del modulo HF HFM4 M-LINK
