Compruebe si su módulo RF 2,4 GHz o su emisora M-
LINK cumple con los requisitos enumerados más abajo
y, si fuese necesario, realice una actualización.
•
Determine el lugar de instalación apropiado para el
FlightRecorder en el módulo RF 2,4 GHz o en la emisora M-
LINK. Observe los siguientes puntos de esta relación:
•
Longitud de los cables de conexión
(En caso necesario, utilice prolongadores).
•
Libre acceso a la tarjeta Micro SD
(Introducción y extracción de la tarjeta).
•
Buena visibilidad de las regletas de luces bicolor en el
FlightRecorder.
•
Use, por ejemplo, cinta adhesiva para fijar el FlightRecorder
en el lugar deseado.
•
Dado el caso, haga un agujero o ranura en el lugar
apropiado de la parte trasera de la carcasa de la emisora
para que pasen los dos cables de conexión UNI.
!
Nota: Haga el agujero solo cuando haya retirado la parte
trasera de la carcasa. ¡Asegúrese de que la emisora no
entre en contacto, bajo ningún concepto, con restos del
taladro o rebabas!
•
En caso necesario, fije los dos cables de conexión UNI del
FlightRecorder en la parte trasera de la carcasa de la
emisora.
•
Conecte el cable de conexión UNI del FlightRecorder al
puerto COM del módulo RF 2,4 GHz M-LINK o al conector
COM de la placa base de la emisora M-LINK.
!
Nota: Si la utiliza simultáneamente con un visor de
telemetría MULTIPLEX (# 4 5182) conecte éste al
FlightRecorder.
•

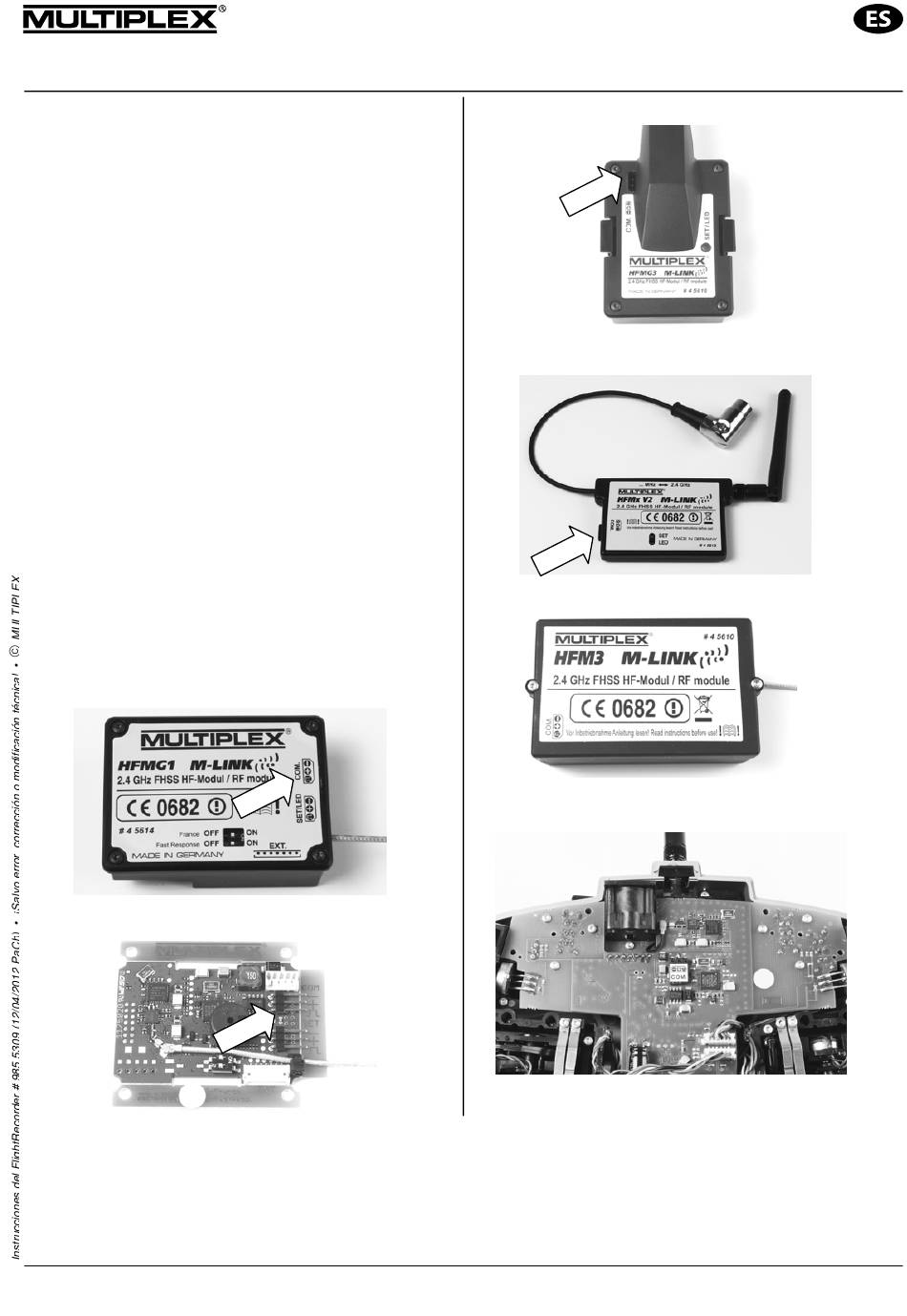

Asignación de pines en el módulo RF HFMG1 M-LINK
•
Asignación de pines en el módulo RF HFMG2 M-LINK
Manual de instrucciones
FlightRecorder
Página 37
•
Asignación de pines en el módulo RF HFMG3 M-LINK
•
Asignación de pines en el módulo RF HFMx V2 M-
LINK
•
Asignación de pines en el módulo RF HFM3 M-LINK
•
Asignación de pines en emisoras COCKPIT SX M-
LINK
