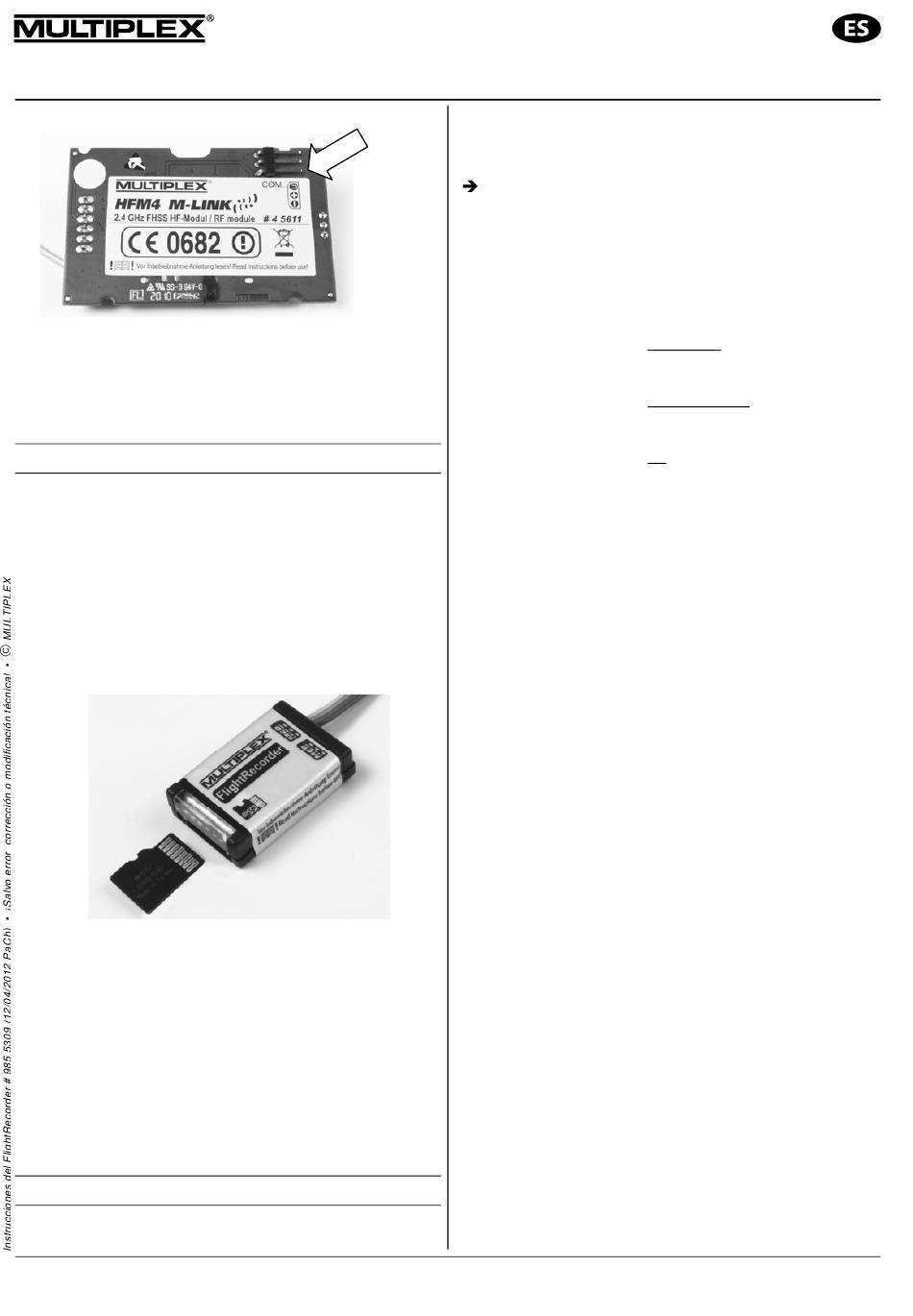

Asignación de pines en el módulo RF HFM4 M-LINK
•
Fije el cable de conexión UNI de tres vías del FlightRecorder
a la emisora (Por ejemplo, con presillas o cinta adhesiva).
•
El cable de conexión UNI de una sola vía (amarillo) del
FlightRecorder ya no será necesario.
•
Cierre la emisora
6. T M
ARJETA ICRO
6.1. Grabación de los datos de telemetría
Los datos se telemetría serán almacenados en formato CSV en
una tarjeta Micro SD (En adelante también denominada "Tarjeta
Micro SD". Esta tarjeta forma parte del kit.
6.2. Inserción de la tarjeta Micro SD en el
FlightRecorder
•
Introduzca la tarjeta Micro SD en la ranura para tarjetas del
FlightRecorder.
Asegúrese al introducirla de que la orientación y asiento son
los correctos. Oriéntese para ello con el dibujo de la tarjeta
Micro-SD serigrafiado en el FlightRecorder.
•
Introduzca con cuidado la tarjeta Micro SD en el
FlightRecorder hasta que haga tope.
•
Suelte la tarjeta Micro SD
La tarjeta quedará encajada en el FlightRecorder.
6.3. Extracción de la tarjeta Micro SD del
FlightRecorder
•
Presione la tarjeta Micro SD insertada en el FlightRecorder
hasta que vuelva a hacer tope.
•
Suelte la tarjeta Micro SD:
La tarjeta sobresaldrá unos milímetros y quedará libre del
bloqueo.
•
Retire la tarjeta Micro SD:
7. A
JUSTES
Los ajustes básicos del FlightRecorder quedarán almacenados
en el archivo "settings.txt"
Manual de instrucciones
FlightRecorder
SD
Encontrará este archivo en la carpeta raíz de la tarjeta Micro
SD.
Deberá comprobar, y modificar si fuese necesario para
adaptarlos al tipo de uso que vaya a darle al FlightRecorder
( 5.) antes de usarla por primera vez.
Cada vez que modifique las condiciones de uso del
FlightRecorder, deberá comprobar, y modificar su fuese
necesario, estos ajustes.
El fichero "settings.txt" contiene los siguientes ajustes e
informaciones:
•
¿Debe comenzar y finalizar el registro de datos de telemetría
de manera automática o por medio de un interruptor?
Configuración de fábrica: Automático
•
¿Se utilizará el FlightRecorder como Máster o como Slave
(esclavo)?
Configuración de fábrica: Slave (Esclavo)
•
¿Debe reinicializarse el contador automático para numerar
archivos en el próximo arranque?
Configuración de fábrica: No
•
Además, podrá leer la versión de firmware que esté grabado
actualmente en el FlightRecorder.
Puede modificar los ajustes del fichero del siguiente modo:
•
Con el Editor.
•
Con el MULTIPLEX MULTImate (# 8 2094).
•
Con el Programa para PC MULTIPLEX Launcher.
7.1. Ajuste "Inicio de la grabación"
Automático
Tras el encendido, el FlightRecorder abrirá un fichero y
comenzará a grabar hasta que se apague.
7.2. Manualmente, mediante un canal de servos
Tras el encendido, el FlightRecorder abrirá un fichero y
comenzará a grabar cuando se active mediante un canal de
servos. Al usar el canal de servos para desconectarla, la
grabación se detendrá. Al activar de nuevo el canal para servos
continuará la grabación en el mismo fichero. La interrupción
será apreciable en el eje de tiempo.
7.3. Ajuste "MSB Mode" (Modo MSB)
Slave (Esclava)
Siempre se introducirá cuando el FlightRecorder se conecte a
un receptor compatible con telemetría M-LINK o al puerto COM
de una emisora M-LINK o de un módulo RF 2.4 GHz M-LINK
por medio del cable de conexión UNI de tres vías.
Máster
Siempre se introducirá cuando el FlightRecorder esté montado
en el modelo pero no haya ningún receptor M-LINK compatible
con telemetría a bordo. La grabadora funcionará en modo
"Stand Alone".
7.4. Ajuste "Dateinamen zurücksetzen" (Reiniciar
nombres de fichero)
Deberá introducirse siempre que se quiera que al siguiente
arranque el fichero sea numerado como MSB_0000.csv. De este
modo, el número de fichero será reinicializado.
!
Nota: Al reiniciar el nombre del fichero, antes de volver a
guardar datos deben borrarse los ficheros de la tarjeta de
memoria (copiándolos en otro lugar si fuese necesario). En caso
contrario, el FlightRecorder emitirá un código de error ya que
intentará crear un fichero con un nombre que ya existe. Si
Página 38
