Como alternativa, conecte el cable UNI de conexión de tres
vías dentro del bus MSB (Bus de sensores MULTIPLEX)
uniéndolo a otro sensor por el conector "MSB" o "S".
•
Conecte otros sensores al conector "MSB" del
FlightRecorder.
•
Si fuese necesario, también podría conectar dos sensores
al bus de sensores mediante un cable en V (# 8 5030).
•
Si el inicio y el fin del proceso de grabación se quiere
controlar con un canal de servos - y con ello, por ejemplo,
con un interruptor de la emisora -, conecte el cable UNI
sencillo (amarillo) con el conector de servos correspondiente
del receptor. Asigne a continuación en su emisora, el canal
del servo a este interruptor. Asegúrese de que el recorrido
del servo esté configurado con - 100 %" / „+ 100 %", de
modo que la función de conmutación funcione
correctamente.
Alternativa:
Si quiere que el inicio y el fin del proceso de grabación se
lleven a cabo automáticamente, el cable UNI sencillo
(amarillo) no será necesario.
5.2. Conexión del FlightRecorder en un modelo sin
receptores M-LINK compatibles con telemetría

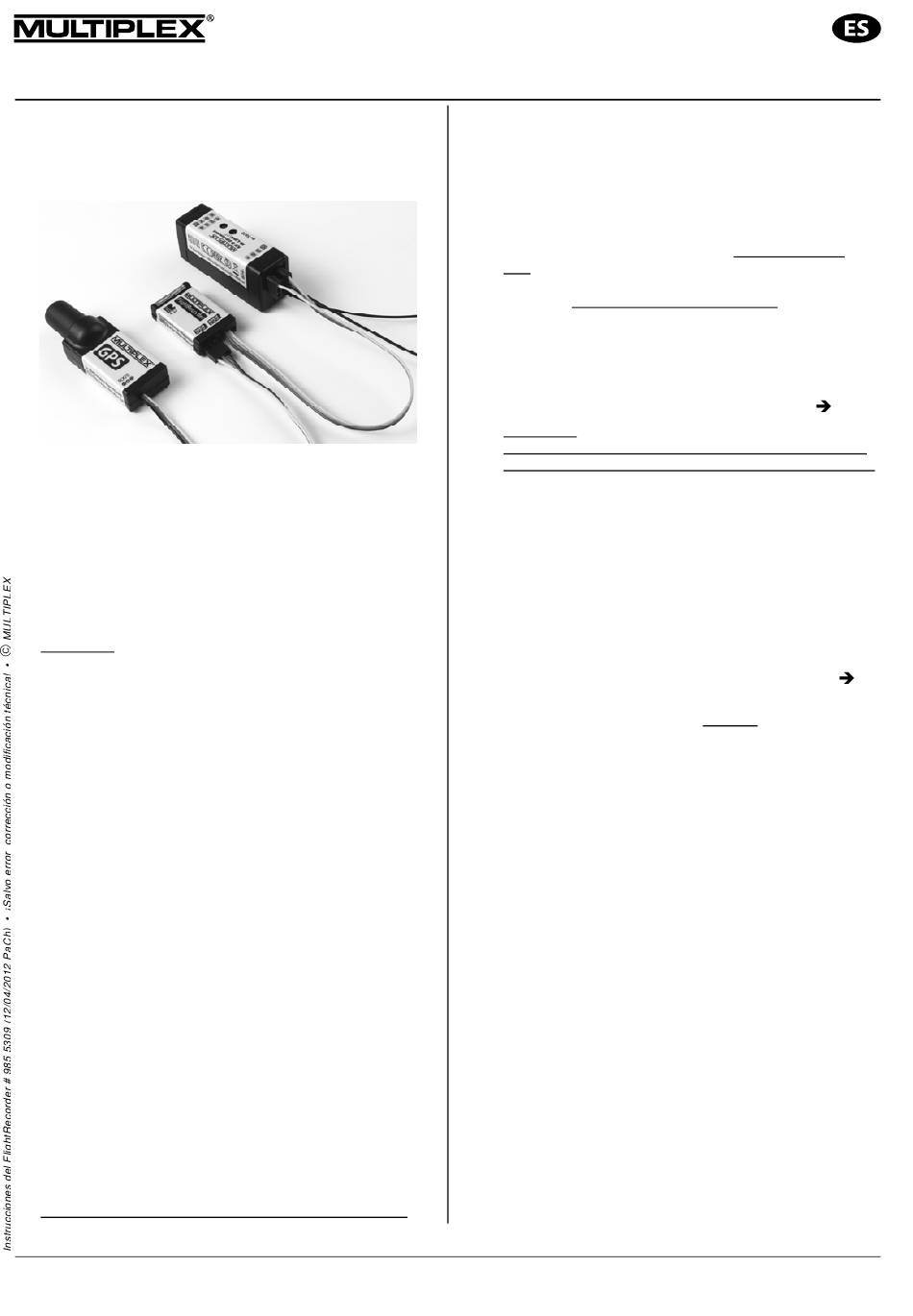

En este tipo de uso, el FlightRecorder se instala en el modelo
junto a los sensores (y, si fuese necesario, conectados a una
batería de alimentación independiente). De todos modos, no se
conectará a un receptor M-LINK compatible con telemetría. De
este modo, el FlightRecorder trabajará como "Máster". Los
sensores serán interrogados por el FlightRecorder, uno tras
otro, y los valores correspondientes serán almacenados
("registrados").
De este modo, los datos de telemetría también son
almacenados en modelos que no estén equipados con
receptores M-LINK, o que utilicen un sistema de transmisión
distinto al MULTIPLEX M-LINK. Además, también podrá
registrar los datos de modelos que aún trabajen en las bandas
35, 40 MHz...
•
Determine el lugar apropiado para su instalación en el
modelo. Observe los siguientes puntos de esta relación:
•
Longitud de los cables de conexión
(En caso necesario, utilice prolongadores).
•
Libre acceso a la tarjeta Micro SD
(Introducción y extracción de la tarjeta).
•
Buena visibilidad de las regletas de luces bicolor en el
FlightRecorder.
•
Use, por ejemplo, cinta adhesiva para fijar el FlightRecorder
en el lugar deseado.
•
Si se va a alimentar el FlightRecorder desde el receptor:
Manual de instrucciones
FlightRecorder
•
•
•
5.3.
del módulo RF o de la emisora
En este tipo de uso, el FlightRecorder se "queda en tierra", es
decir, los datos de telemetría se recogen "desde el suelo". Para
ello, el FlightRecorder se conecta al puerto COM del módulo RF
2,4 GHz M-LINK o de la emisora M-LINK. Los datos de los
sensores conectados al bus de sensores MULTIPLEX (MSB)
serán almacenados.
Página 36
Separe el cable naranja del cable de conexión UNI de tres
vías del FlightRecorder.
•
Para ello, use una cuchilla para levantar suavemente la
pestaña de plástico y tire del cable naranja hacia atrás y
con cuidado:
•
El cable naranja ya no será necesario. Envuelva la
superficie de contacto con cinta adhesiva.
•
Conecte el cable de conexión UNI, modificado a dos
vías, con el conector del receptor que se vaya a encargar
de la alimentación del FlightRecorder.: Para este
propósito, con los receptores MULTIPLEX tiene a su
disposición los conectores etiquetados como "B", B/D" o
uno de los conectores para servos 1", „2", ....
!
Nota: Al conectar el cable de conexión UNI,
compruebe la correcta orientación del conector y,
especialmente al usar productos de otros fabricantes,
compruebe la correcta asignación de los pines (
Alternativa:
Si la alimentación del FlightRecorder no se va a realizar
desde el receptor, sino desde una batería independiente.
•
Mediante un cable adaptador opcional UNI disponible
por separado P. Ej., (# 8 5034)) retire el cable
amarillo (o naranja) como se ha descrito
anteriormente para desconectar el cable de señal.
Este ya no será necesario.
•
A continuación, equipe el cable positivo (rojo) y el
negativo (marrón o negro) de este cable adaptador
con conectores compatibles con los que equipe la
batería a usar. Aquí, es imprescindible que
compruebe la correcta orientación del conector y,
especialmente al usar productos de otros fabricantes,
compruebe la correcta asignación de los pines (
2.).
•
El cable adaptador UNI de dos vías que ha
modificado deberá unirlo al cable de conexión UNI
del FlightRecorder
Conecte directamente el resto de sensores al conector
"MSB" del FlightRecorder.
Si fuese necesario, podría conectar también dos sensores
utilizando un cable en V (# 8 5030) al bus de sensores.
Si el inicio y el fin del proceso de grabación se quiere
controlar con un canal de servos - y con ello, por ejemplo,
con un interruptor de la emisora -, conecte el cable UNI
sencillo (amarillo) con el conector de servos correspondiente
del receptor. Asigne a continuación en su emisora, el canal
del servo a este interruptor. Asegúrese de que el recorrido
del servo esté configurado con - 100 %" / „+ 100 %", de
modo que la función de conmutación funcione
correctamente.
!
Nota: Al conectar el cable compruebe la correcta
colocación del conector, especialmente si utiliza productos
de otros fabricantes y fíjese en la asignación de los pines:
Conexión del FlightRecorder al interface COM
2.).
