EINBAU UND MONTAGE
4.6
Hauptmodul anschließen
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung
trennen.
► Kabel nicht unter Spannung anschließen.
► Montage und Anschluss nur von qualifiziertem und geschultem Personal.
TIPP:
Das Hauptmodul besitzt einen internen Hauptschalter, der das Gerät gemäß Überspan-
nungskategorie III allpolig vom Stromnetz trennt. Der Hauptschalter ist Bestandteil der Festver-
drahtung im Gerät gemäß den geltenden Vorschriften. Installieren Sie für das Lüftungs-
gerät einen eigenen Stromkreis mit Sicherungsautomat.
4

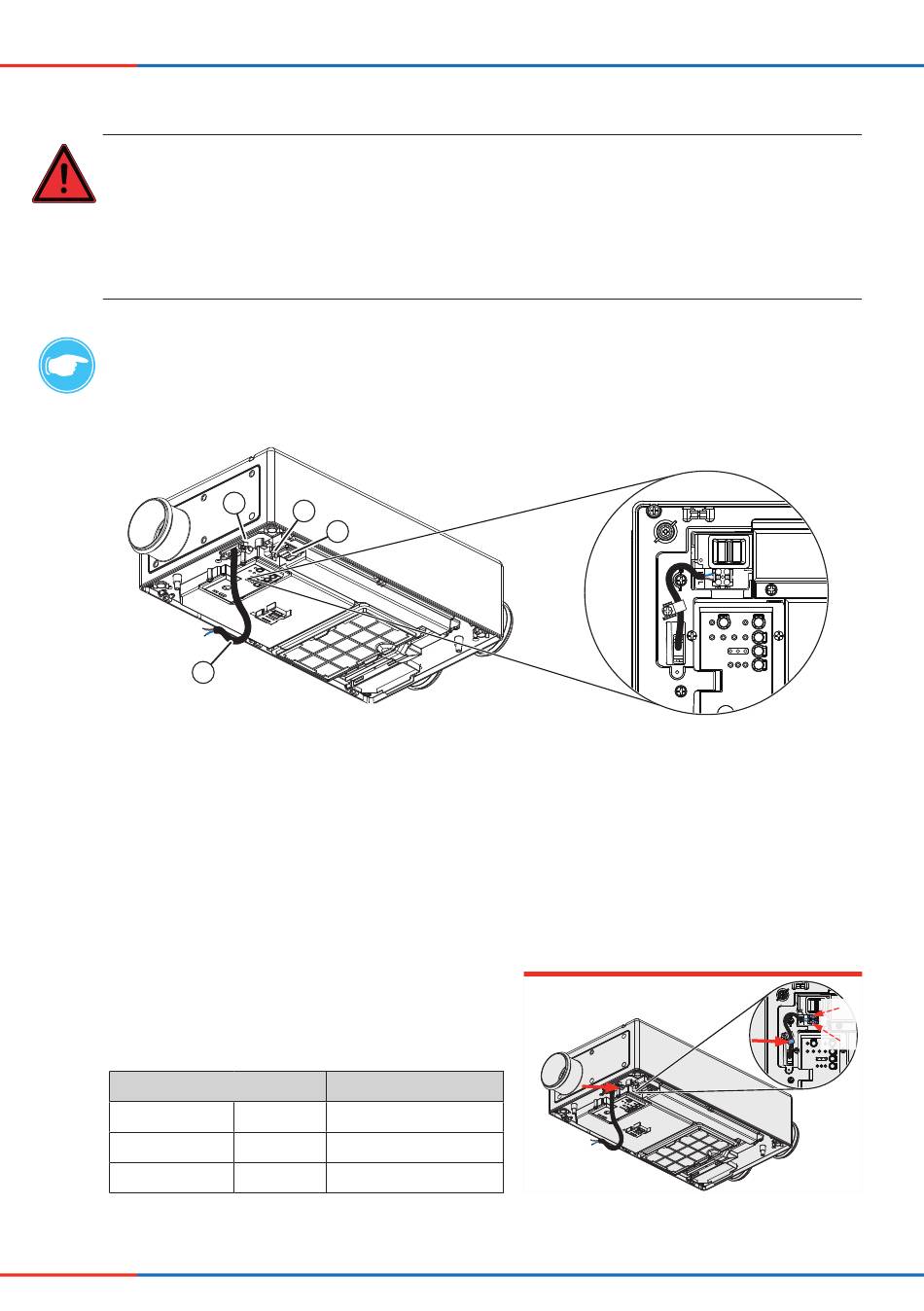

Abbildung 12: Elektrischer Anschluss des Hauptmoduls inVENTer PAX
1 Zugentlastung
2 Lüsterklemme
Der inVENTer PAX wird direkt mit dem 230 V-Netz verbunden. Der elektrische Anschluss erfolgt
im Kabelanschlussfach des Hauptmoduls inVENTer PAX.
Voraussetzungen:
Das Hauptmodul ist montiert. Die Stromversorgung ist unterbrochen.
► Schneiden Sie das Netzanschlusskabel zu
(Abisolierung: 6,5 mm)
► Verbinden Sie das Netzanschlusskabel mit
der Lüsterklemme im Kabelanschlussfach:
Netzanschlusskabel
Klemme
Phase
Neutral-Leiter blau
► Befestigen Sie das Netzanschlusskabel mithilfe der
Zugentlastung (roter Pfeil) am Gehäuse.
24
Lüftungssystem inVENTer PAX Basis-Set
1
2
3
Lüsterklemme
Farbe
Klemme
braun
L
N
3 Hauptschalter
4 Netzanschlusskabel, 2-polig
•
Montage- und Bedienungsanleitung
N
L
