MONTAGE
5.3 Abluftventilator Pulsar Basic einsetzen und anschließen
Schraubendreher, Bohrmaschine, Dübel, Schrauben, Wasserwaage, Abisolierwerkzeug
Voraussetzungen:
Die Wandeinbauhülse ist montiert und eventuelle Styropor-Scheiben sind entfernt.
Das Anschlusskabel (AC 230 V, 50 Hz/ DC 12 V) ist verlegt.

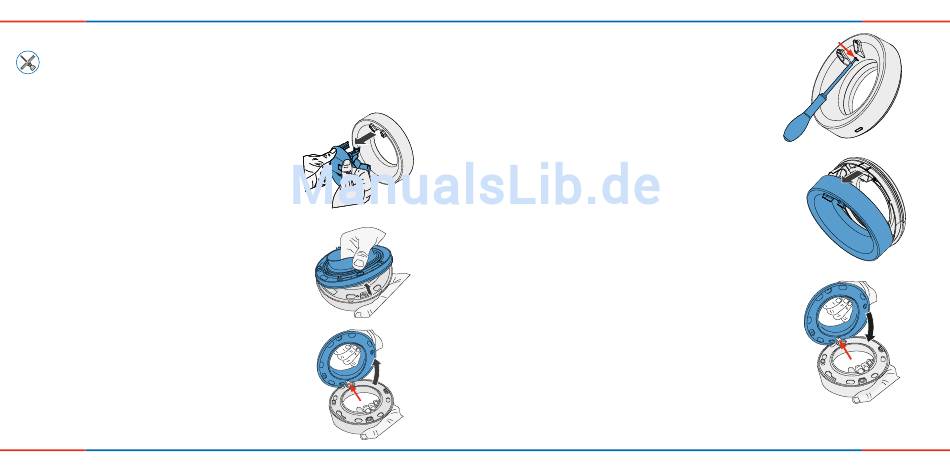

► Greifen Sie mit beiden Händen hinter die Ventilator-
Einheit.
► Ziehen Sie die Ventilator-Einheit nach vorn vom Ventilator-
Gehäuse ab.
Achten Sie darauf, die Ventilator-Einheit gut festzuhal-
ten, damit Sie nach dem herauslösen nicht auf den Boden
fällt.
► Ziehen Sie vorsichtig die Gummi-Dichtung von der Rück-
seite des Ventilator-Gehäuses ab.
Achten Sie darauf, die Gummi-Dichtung an der gegen-
überliegenden Seite des integrierten Schalters beginnend
abzuziehen.
► Entfernen Sie die Gummi-Dichtung vollständig vom
Ventilator-Gehäuse.
Achten Sie darauf, den integrierten Schalter (roter Pfeil)
nicht zu beschädigen.
18
Abluftventilator Pulsar Basic • Montage- und Bedienungsanleitung
► Drücken Sie mit einem Schraubendreher die Verschluss-
taste (roter Pfeil) am Ventilator-Gehäsuse ein.
► Lösen Sie die Abdeckung des Ventilator-Gehäuses.
► Heben Sie die Abdeckung des Ventilator-Gehäuses von
oben nach vorn ab.
► Bringen Sie die Gummi-Dichtung wieder an der Rückseite
des Ventilator-Gehäuses an.
Achten Sie darauf, zuerst vorsichtig den Schalter (roter
Pfeil) in die dafür vorgesehene Öffnung zu platzieren.
Drücken Sie die Gummi-Dichtung im Anschluss fest auf
die Grundplatte des Ventilator-Gehäuses.
