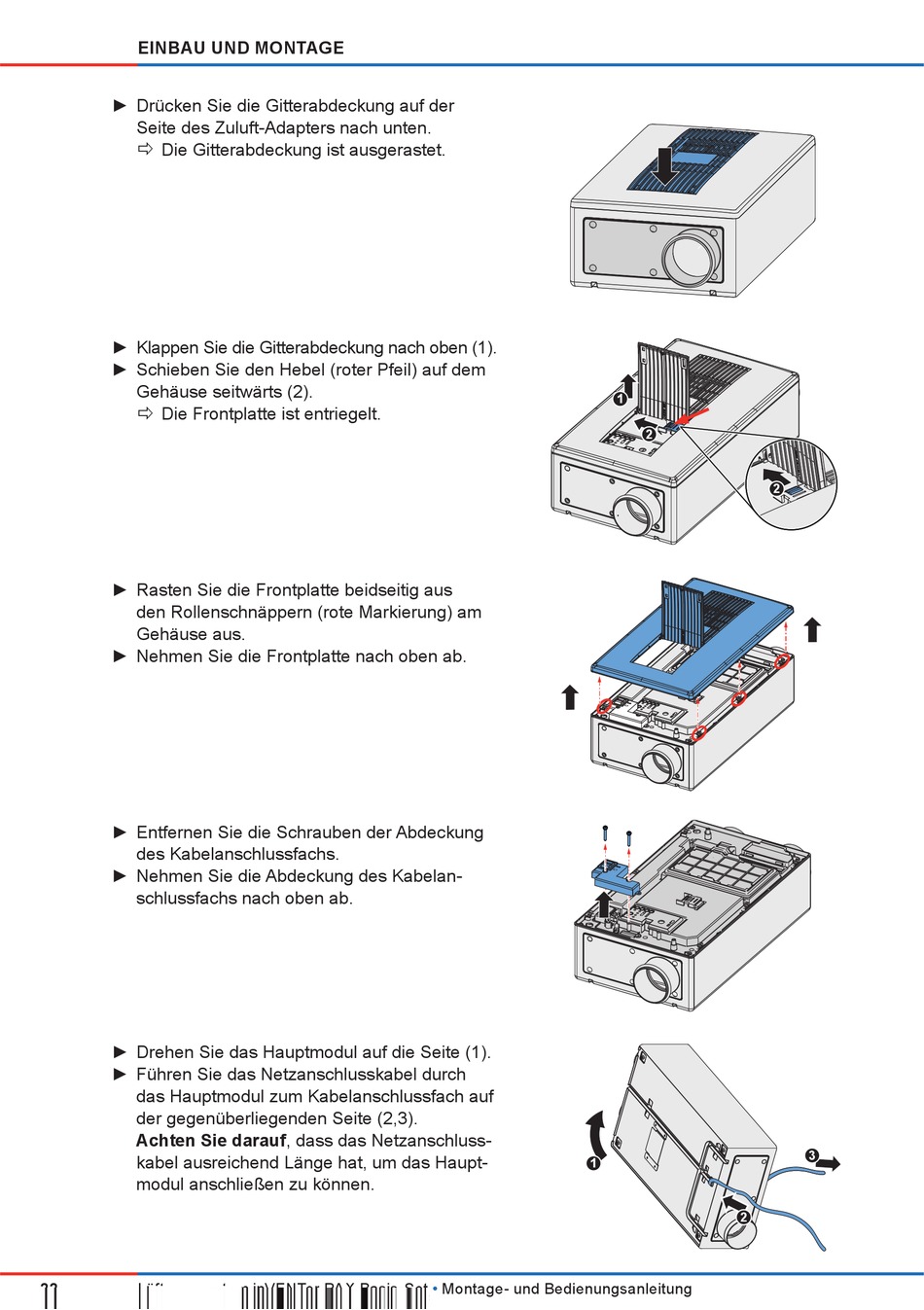

EINBAU UND MONTAGE
► Drücken Sie die Gitterabdeckung auf der
Seite des Zuluft-Adapters nach unten.
Die Gitterabdeckung ist ausgerastet.
Ö
► Klappen Sie die Gitterabdeckung nach oben (1).
► Schieben Sie den Hebel (roter Pfeil) auf dem
Gehäuse seitwärts (2).
Die Frontplatte ist entriegelt.
Ö
► Rasten Sie die Frontplatte beidseitig aus
den Rollenschnäppern (rote Markierung) am
Gehäuse aus.
► Nehmen Sie die Frontplatte nach oben ab.
► Entfernen Sie die Schrauben der Abdeckung
des Kabelanschlussfachs.
► Nehmen Sie die Abdeckung des Kabelan-
schlussfachs nach oben ab.
► Drehen Sie das Hauptmodul auf die Seite (1).
► Führen Sie das Netzanschlusskabel durch
das Hauptmodul zum Kabelanschlussfach auf
der gegenüberliegenden Seite (2,3).
Achten Sie darauf, dass das Netzanschluss-
kabel ausreichend Länge hat, um das Haupt-
modul anschließen zu können.
