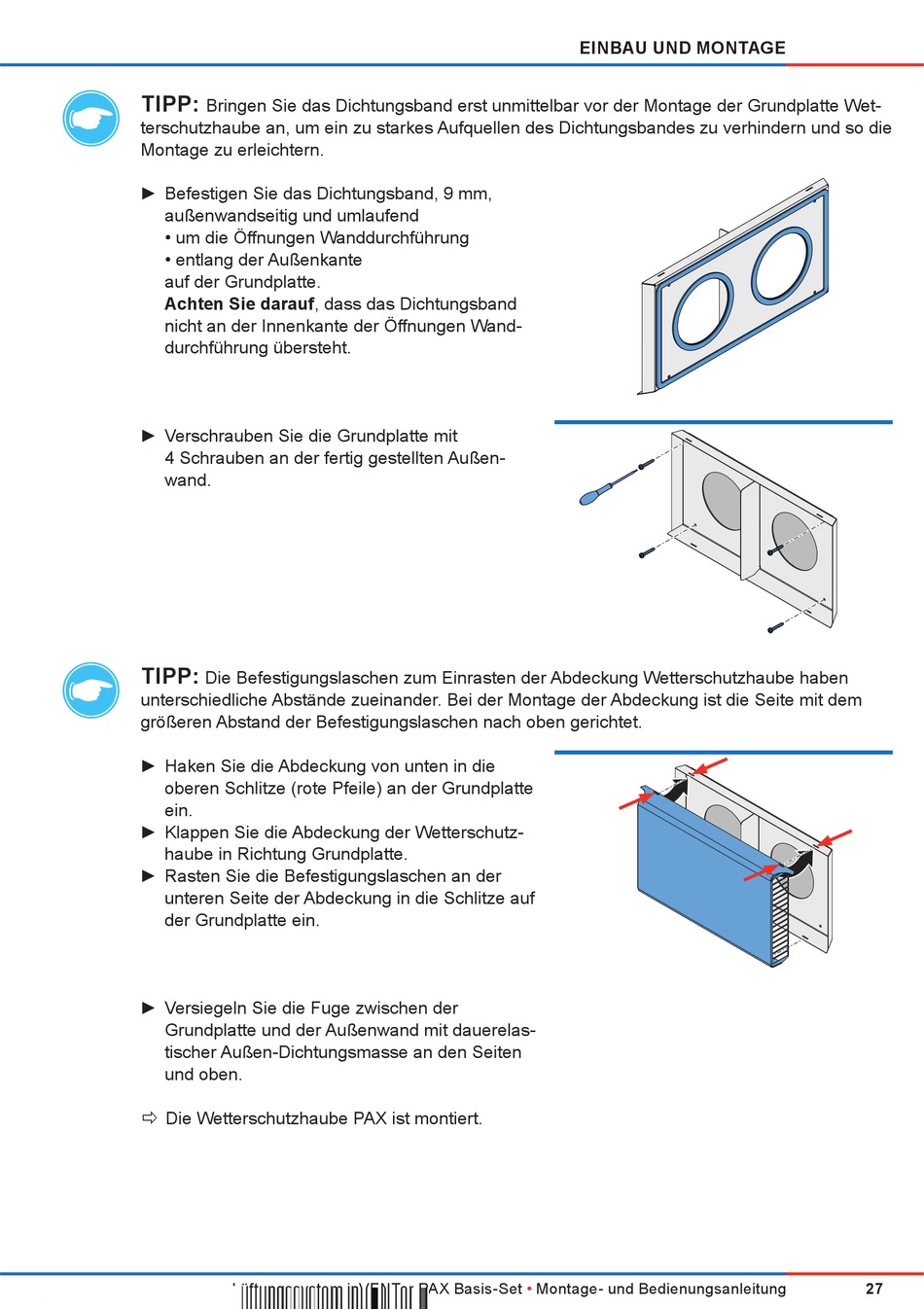

TIPP:
Bringen Sie das Dichtungsband erst unmittelbar vor der Montage der Grundplatte Wet-
terschutzhaube an, um ein zu starkes Aufquellen des Dichtungsbandes zu verhindern und so die
Montage zu erleichtern.
► Befestigen Sie das Dichtungsband, 9 mm,
außenwandseitig und umlaufend
• um die Öffnungen Wanddurchführung
• entlang der Außenkante
auf der Grundplatte.
Achten Sie darauf, dass das Dichtungsband
nicht an der Innenkante der Öffnungen Wand-
durchführung übersteht.
► Verschrauben Sie die Grundplatte mit
4 Schrauben an der fertig gestellten Außen-
wand.
TIPP:
Die Befestigungslaschen zum Einrasten der Abdeckung Wetterschutzhaube haben
unterschiedliche Abstände zueinander. Bei der Montage der Abdeckung ist die Seite mit dem
größeren Abstand der Befestigungslaschen nach oben gerichtet.
► Haken Sie die Abdeckung von unten in die
oberen Schlitze (rote Pfeile) an der Grundplatte
ein.
► Klappen Sie die Abdeckung der Wetterschutz-
haube in Richtung Grundplatte.
► Rasten Sie die Befestigungslaschen an der
unteren Seite der Abdeckung in die Schlitze auf
der Grundplatte ein.
► Versiegeln Sie die Fuge zwischen der
Grundplatte und der Außenwand mit dauerelas-
tischer Außen-Dichtungsmasse an den Seiten
und oben.
Die Wetterschutzhaube PAX ist montiert.
Ö
Lüftungssystem inVENTer PAX Basis-Set
EINBAU UND MONTAGE
•
Montage- und Bedienungsanleitung
27
