EINBAU UND MoNTAGE
5.8

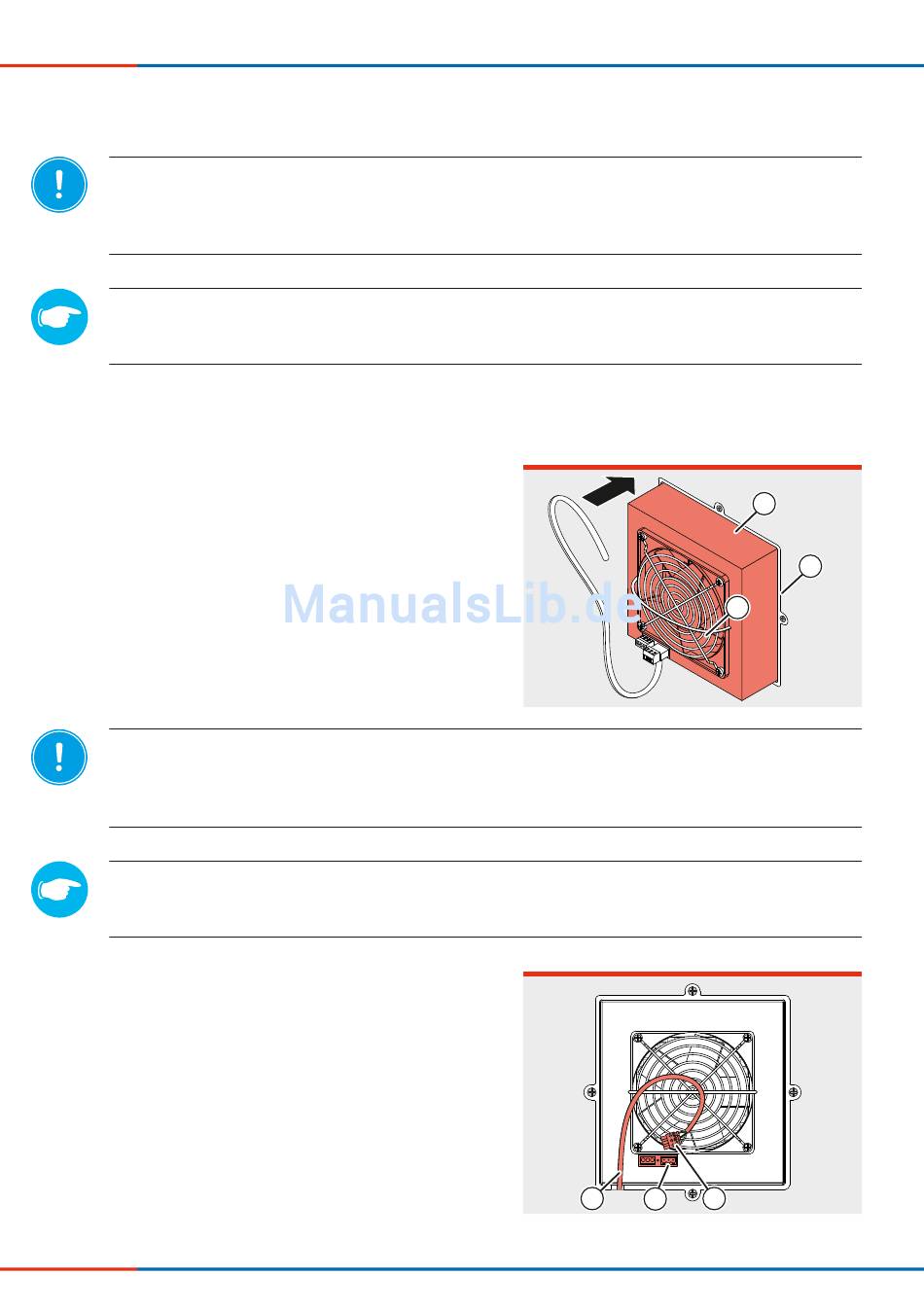

Einschub Wärmespeicher montieren und Ventilator an den Regler anschließen
HINWEIS
Einschub Wärmespeicher nicht außerhalb der Wandeinbauhülse lagern/stapeln.
Beschädigung des Keramik-Blocks!
► Einschub Wärmespeicher nach Entnahme aus der Verpackung sofort einsetzen.
TIPP
Unterbrechen Sie beim Anschließen des Kabels Regler die Stromversorgung am Regler.
Schließen Sie das Kabel Regler ausschließlich im spannungsfreien Zustand an.
Voraussetzungen:
Die Wetterschutzhaube ist montiert.
► Entfernen Sie die Styropor-Scheibe aus der
Wandeinbauhülse.
► Setzen Sie den Einschub Wärmespeicher (1)
vom Innenraum aus in die Wandeinbau-
hülse (2) ein.
Achten Sie darauf, dass der Reversier-
Ventilator (3) in Richtung Innenraum zeigt.
Achten Sie darauf, dass das Kabel Regler in
den Innenraum ragt.
HINWEIS
Falscher elektrischer Anschluss.
Beschädigung des Ventilator-Motors!
► Lüftungsgerät über einen Regler an das Stromnetz anschließen.
TIPP
Achten Sie auf die korrekte Reihenfolge der Leitungsfarben, damit die Reversier-Ventilatoren
starten. (siehe Abschnitt 4: Elektrischer Anschluss ‒ Klemmenbelegung Stecker Regler).
► Kürzen Sie das Kabel Regler, 3-adrig, (6) auf
Ihre ermittelte Wandstärke abzüglich 150 mm.
► Ziehen Sie den Stecker (4) aus dem Stecker-
Bus (5).
► Befestigen Sie die drei Leitungen des
Kabels Regler (6) am Stecker (4).
30
Lüftungssystem inVENTer
•
®
iV14V-Ohio
Montage- und Bedienungsanleitung
1
3
6
4
5
2
