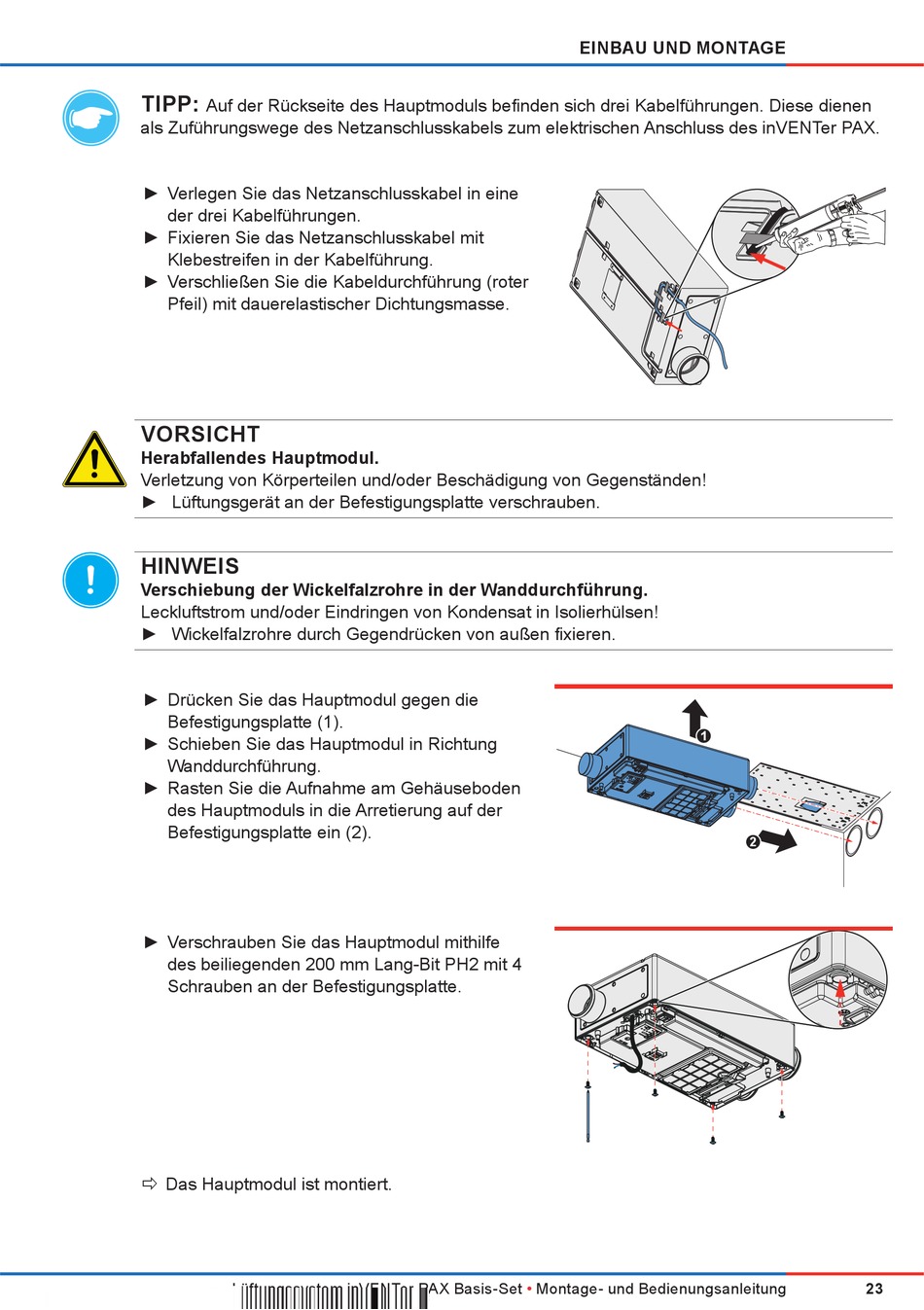

TIPP:
Auf der Rückseite des Hauptmoduls befinden sich drei Kabelführungen. Diese dienen
als Zuführungswege des Netzanschlusskabels zum elektrischen Anschluss des inVENTer PAX.
► Verlegen Sie das Netzanschlusskabel in eine
der drei Kabelführungen.
► Fixieren Sie das Netzanschlusskabel mit
Klebestreifen in der Kabelführung.
► Verschließen Sie die Kabeldurchführung (roter
Pfeil) mit dauerelastischer Dichtungsmasse.
VORSICHT
Herabfallendes Hauptmodul.
Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
► Lüftungsgerät an der Befestigungsplatte verschrauben.
HINWEIS
Verschiebung der Wickelfalzrohre in der Wanddurchführung.
Leckluftstrom und/oder Eindringen von Kondensat in Isolierhülsen!
► Wickelfalzrohre durch Gegendrücken von außen fixieren.
► Drücken Sie das Hauptmodul gegen die
Befestigungsplatte (1).
► Schieben Sie das Hauptmodul in Richtung
Wanddurchführung.
► Rasten Sie die Aufnahme am Gehäuseboden
des Hauptmoduls in die Arretierung auf der
Befestigungsplatte ein (2).
► Verschrauben Sie das Hauptmodul mithilfe
des beiliegenden 200 mm Lang-Bit PH2 mit 4
Schrauben an der Befestigungsplatte.
Das Hauptmodul ist montiert.
Ö
Lüftungssystem inVENTer PAX Basis-Set
EINBAU UND MONTAGE
1
•
Montage- und Bedienungsanleitung
2
23
