Bedienelemente
Infrarot-Fernbedienung
6
5
4

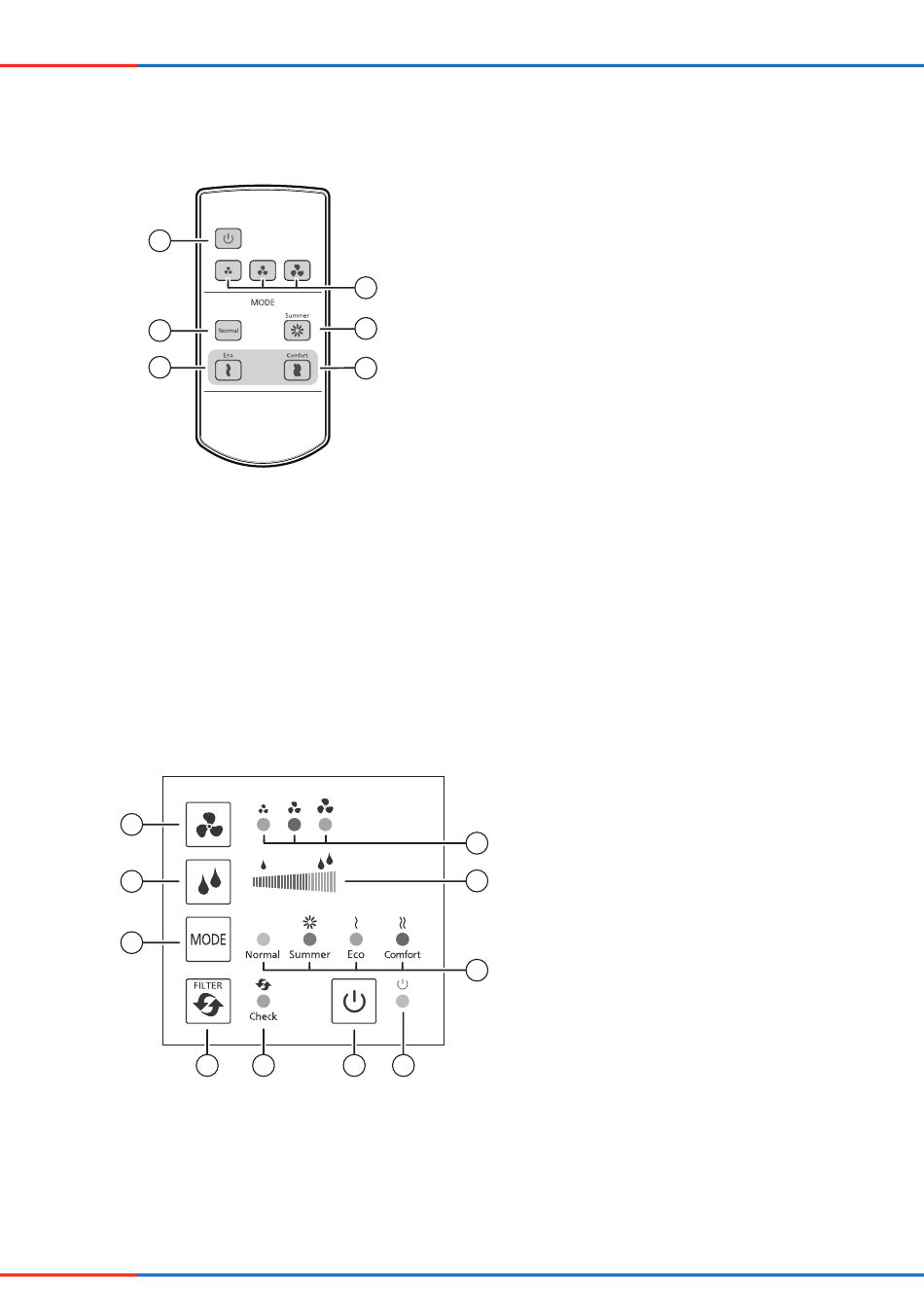

Abbildung 5: Vorderansicht Infrarot-Fernbedienung inVENTer PAX
Die Fernbedienung ist ein elektronisches Handgerät zur Steuerung der Basisfunktionen des
Lüftungsgerätes inVENTer PAX. Sie basiert auf Infrarot-Technik und ist auf optische Sicht zum
Hauptmodul angewiesen.
Die Fernbedienung ermöglicht das Ein- und Ausschalten des Lüftungsgerätes sowie die Aus-
wahl der Betriebsarten durch Drücken der jeweiligen Taste. Zusätzlich kann der Luftvolumen-
strom eingestellt werden.
Bedienfeld
1
0
9
8
7
Abbildung 6: Vorderansicht Bedienfeld inVENTer PAX
Das Bedienfeld befindet sich auf dem Hauptmodul des inVENTer PAX. Es ist ein elektronisches
Bediengerät zur erweiterten Steuerung des Lüftungsgerätes.
Zusätzlich, zu den über die Fernbedienung einstellbaren Parametern, kann am Bedienfeld auch
der Grenzwert der relativen Raumluftfeuchte eingestellt, das Filterwechselintervall geändert und
der Luftvolumenstrom autokalibriert werden.
12
Lüftungssystem inVENTer PAX Basis-Set
1
2
3
6
5
4
•
1 Taste Ventilator zum Einstellen des
Luftvolumenstromes
2 Taste Betriebsart Summer
3 Taste Betriebsart Comfort
4 Taste Betriebsart Eco
5 Taste Betriebsart Normal
6 Taste EIN/AUS
1 Leuchtanzeige Luftvolumenstrom
2 Statusanzeige Entfeuchtung
3 Leuchtanzeige Betriebsart
1
4 Leuchtanzeige Betrieb (grün)
5 Taste EIN/AUS
2
6 Leuchtanzeige Filterwechsel
(orange)
7 Taste Filterwechsel (Reset)
8 Taste Betriebsart
3
9 Taste Entfeuchtung (9-stufig)
10 Taste Ventilator (3-stufig)
Montage- und Bedienungsanleitung
