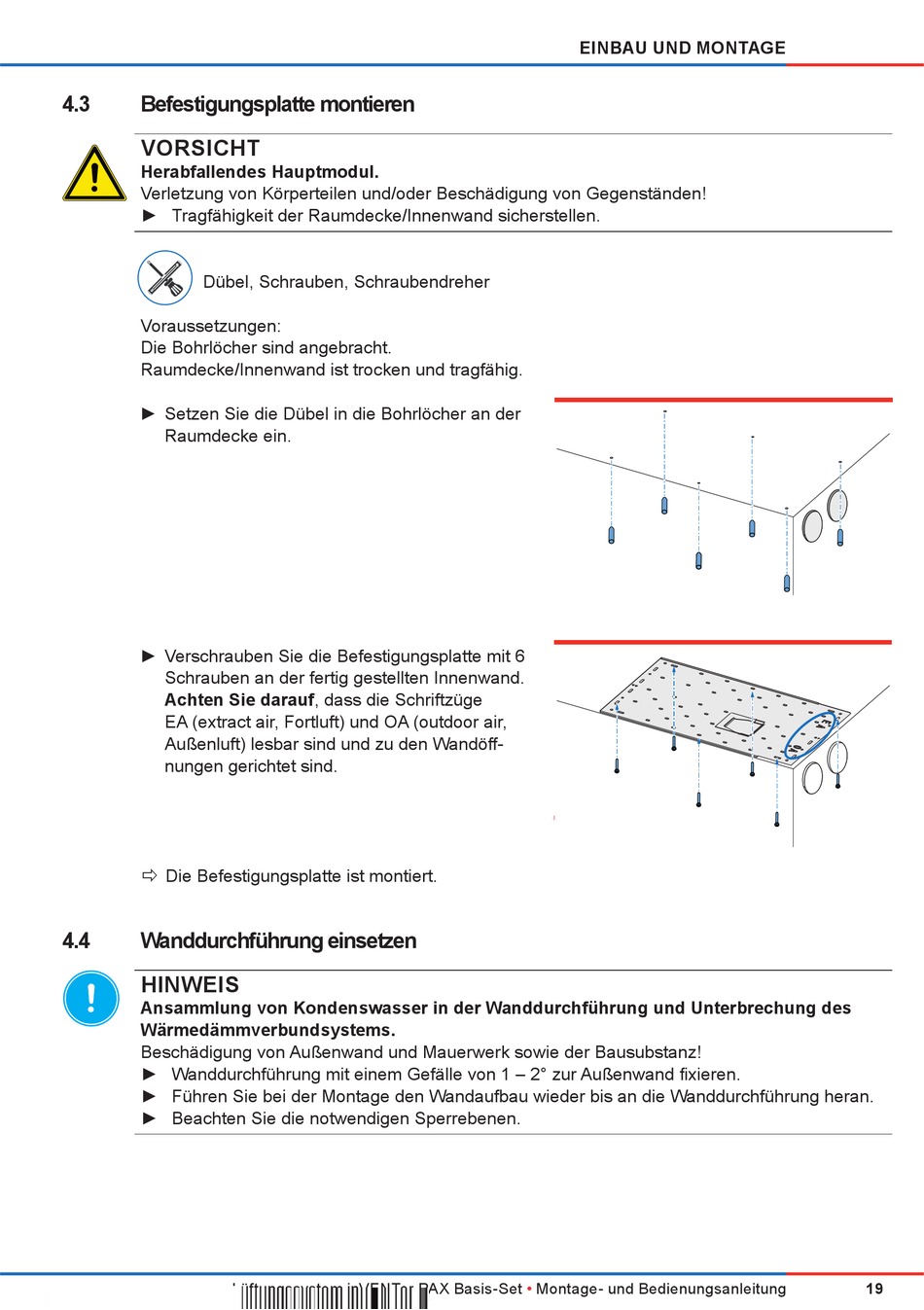

4.3
Befestigungsplatte montieren
VORSICHT
Herabfallendes Hauptmodul.
Verletzung von Körperteilen und/oder Beschädigung von Gegenständen!
► Tragfähigkeit der Raumdecke/Innenwand sicherstellen.
Dübel, Schrauben, Schraubendreher
Voraussetzungen:
Die Bohrlöcher sind angebracht.
Raumdecke/Innenwand ist trocken und tragfähig.
► Setzen Sie die Dübel in die Bohrlöcher an der
Raumdecke ein.
► Verschrauben Sie die Befestigungsplatte mit 6
Schrauben an der fertig gestellten Innenwand.
Achten Sie darauf, dass die Schriftzüge
EA (extract air, Fortluft) und OA (outdoor air,
Außenluft) lesbar sind und zu den Wandöff-
nungen gerichtet sind.
Die Befestigungsplatte ist montiert.
Ö
4.4
Wanddurchführung einsetzen
HINWEIS
Ansammlung von Kondenswasser in der Wanddurchführung und Unterbrechung des
Wärmedämmverbundsystems.
Beschädigung von Außenwand und Mauerwerk sowie der Bausubstanz!
► Wanddurchführung mit einem Gefälle von 1 – 2° zur Außenwand fixieren.
► Führen Sie bei der Montage den Wandaufbau wieder bis an die Wanddurchführung heran.
► Beachten Sie die notwendigen Sperrebenen.
Lüftungssystem inVENTer PAX Basis-Set
EINBAU UND MONTAGE
•
Montage- und Bedienungsanleitung
