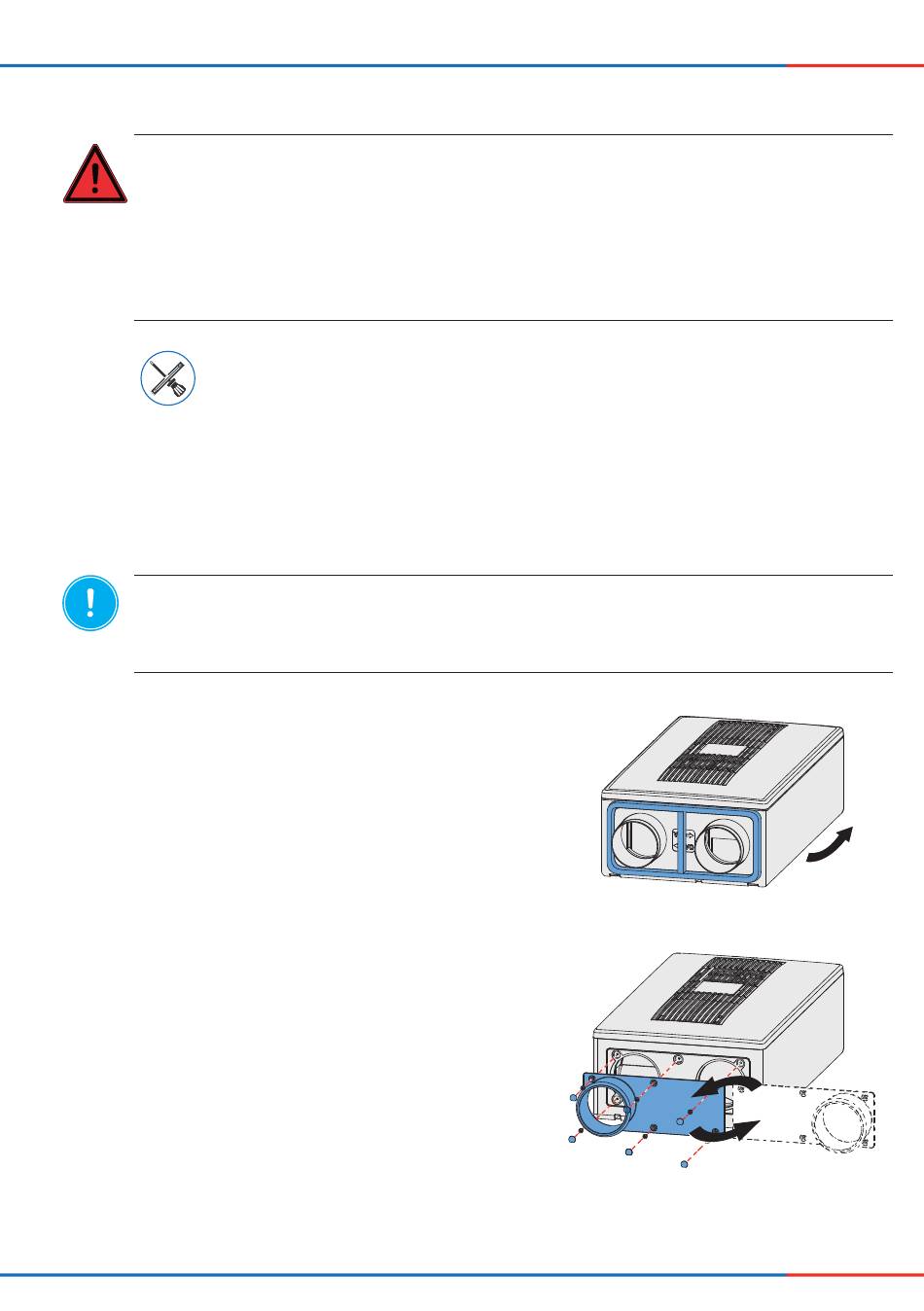

Hauptmodul montieren
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
► Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung
trennen.
► Vorgaben der Schutzklasse II beim Verlegen des Netzanschlusskabels beachten.
Kabel nicht unter Spannung verlegen oder anschließen.
► Montage und Anschluss nur von qualifiziertem und geschultem Personal.
Schrauben, Abdeckklappen für Schrauben, Schraubendreher, Dichtungsband,
Klebestreifen, dauerelastische Dichtungsmasse, 200 mm Lang-Bit PH2
Voraussetzungen:
Die Wanddurchführung ist eingesetzt.
Die Befestigungsplatte ist angebracht.
► Verlegen Sie das Netzanschlusskabel zur Befestigungsplatte für das Hauptmodul.
HINWEIS
Fehlendes Dichtungsband.
Verringerung des Luftvolumenstromes!
► Am Hauptmodul Dichtungsband auf Seite der Fortluft und Außenluft-Adapter anbringen.
► Befestigen Sie das Dichtungsband umlaufend
um den Außen- und Fortluft-Adapter am
Hauptmodul.
► Befestigen Sie das Dichtungsband zwischen
den beiden Adaptern am Hauptmodul.
► Drehen Sie das Hauptmodul auf die
Zuluftseite.
► Richten Sie den Zuluft-Adapter an der
Position der Rohre aus.
► Verschrauben Sie den Zuluft-Adapter mit
6 Schrauben in den Adapterbohrungen am
Hauptmodul.
► Decken Sie die Schrauben mit 6 Abdeck-
klappen ab.
Lüftungssystem inVENTer PAX Basis-Set
EINBAU UND MONTAGE
•
Montage- und Bedienungsanleitung
