EINBAU UND MONTAGE

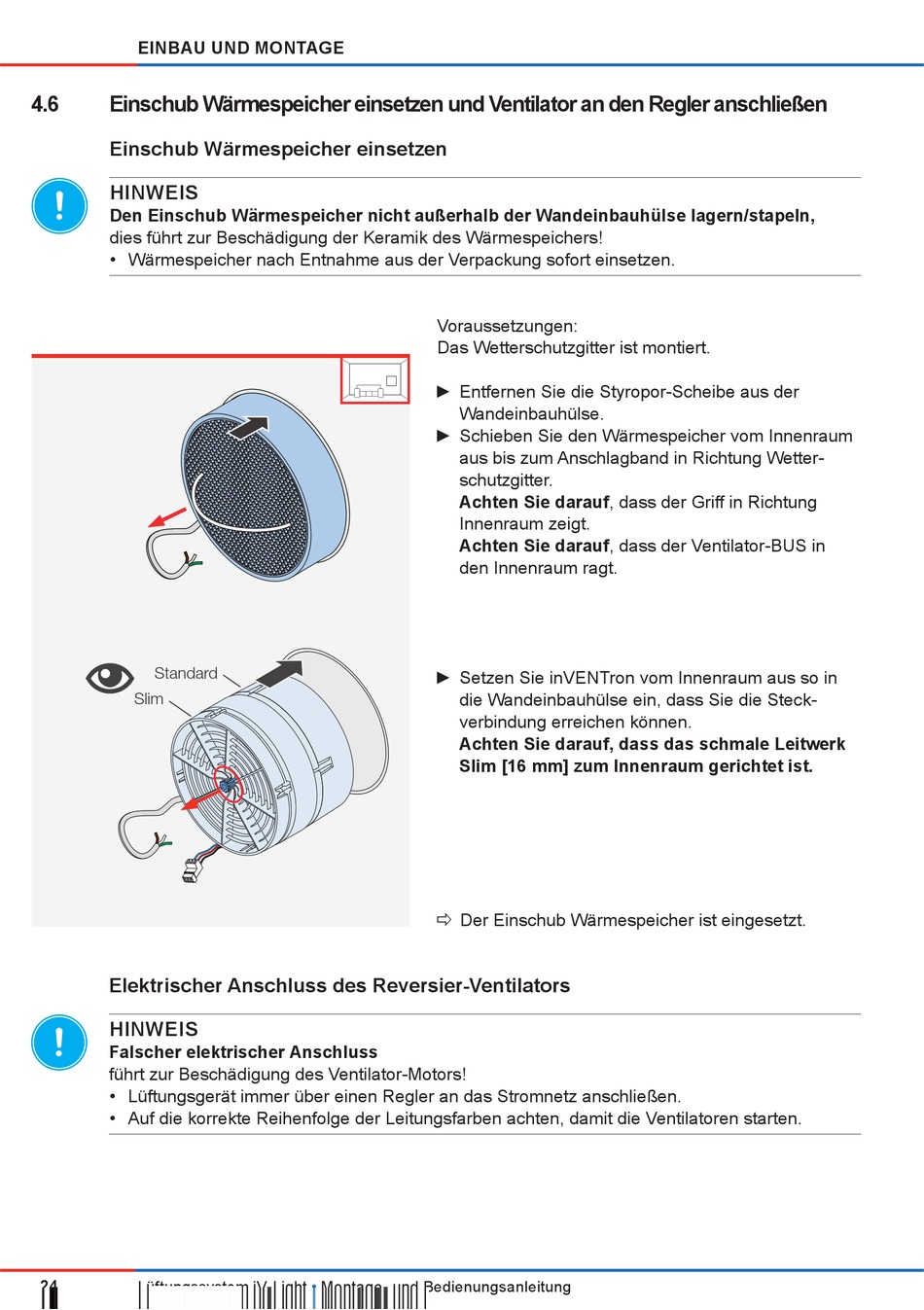

4.6 Einschub Wärmespeicher einsetzen und Ventilator an den Regler anschließen
Einschub Wärmespeicher einsetzen
HINWEIS
Den Einschub Wärmespeicher nicht außerhalb der Wandeinbauhülse lagern/stapeln,
dies führt zur Beschädigung der Keramik des Wärmespeichers!
• Wärmespeicher nach Entnahme aus der Verpackung sofort einsetzen.
Standard
Slim

Elektrischer Anschluss des Reversier-Ventilators

HINWEIS
Falscher elektrischer Anschluss
führt zur Beschädigung des Ventilator-Motors!
• Lüftungsgerät immer über einen Regler an das Stromnetz anschließen.
• Auf die korrekte Reihenfolge der Leitungsfarben achten, damit die Ventilatoren starten.
24
Lüftungssystem iV-Light
Voraussetzungen:
Das Wetterschutzgitter ist montiert.
► Entfernen Sie die Styropor-Scheibe aus der
Wandeinbauhülse.
► Schieben Sie den Wärmespeicher vom Innenraum
aus bis zum Anschlagband in Richtung Wetter-
schutzgitter.
Achten Sie darauf, dass der Griff in Richtung
Innenraum zeigt.
Achten Sie darauf, dass der Ventilator-BUS in
den Innenraum ragt.
► Setzen Sie inVENTron vom Innenraum aus so in
die Wandeinbauhülse ein, dass Sie die Steck-
verbindung erreichen können.
Achten Sie darauf, dass das schmale Leitwerk
Slim [16 mm] zum Innenraum gerichtet ist.
Der Einschub Wärmespeicher ist eingesetzt.

Ö
• Montage- und Bedienungsanleitung
