EINBAU UND MONTAGE
4.4 Wandeinbauhülse montieren
Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum,
Klingenmesser, Montagekeil-Set und Styropor-Scheiben
C
D
Y
22
Lüftungsgerät iV14-MaxAir
A
B
X = ?
Y
X +
• Montage- und Bedienungsanleitung
Voraussetzungen:
Die Wandöffnung Ø 225 mm ist fertig gestellt.
Der Ventilator-BUS ist verlegt.

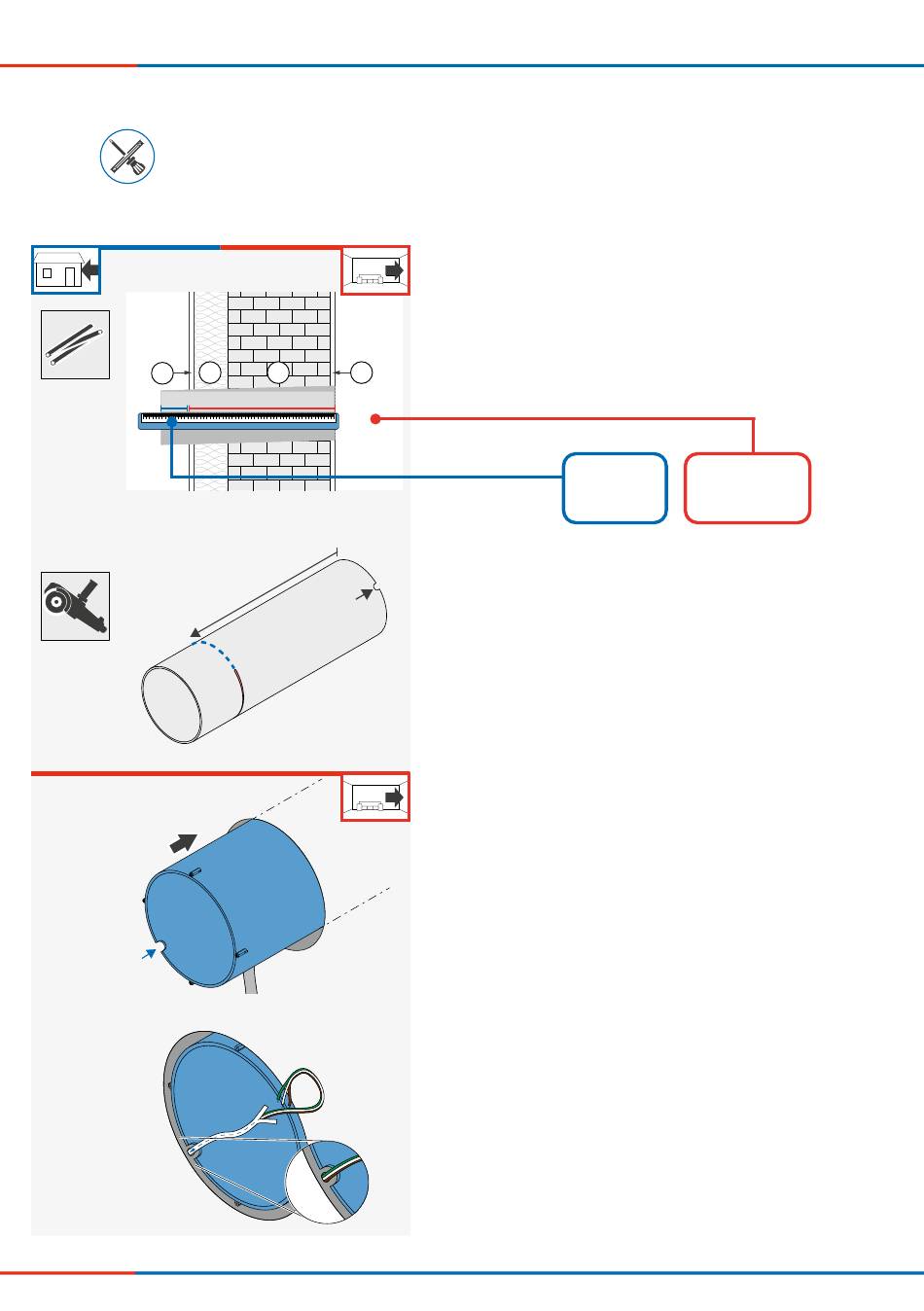

► Ermitteln Sie die exakte Wandstärke X.
Achten Sie darauf, die Dicke von Außenputz (D)
und Dämmung (C), Mauerwerk (B) und Innen-
putz (A) zu addieren.
Y =
Standard: 10 mm
► Schneiden Sie die Wandeinbauhülse auf das
ermittelte Maß X + einen Überstand von Y an der
Außenwand zu.
Achten Sie darauf, die Aussparung für den
Ventilator-BUS nicht wegzuschneiden.
► Entfernen Sie die Styropor-Scheiben aus der
Wandöffnung.
► Setzen Sie die Wandeinbauhülse bündig zur
Innenwand in die Wandöffnung ein.
Beachten Sie die Stärke des Innenputzes.
Achten Sie darauf, dass sich die Aussparung für
den Ventilator-BUS innenwandseitig und in der
Nähe des Putz-/Mauerschlitzes befindet.
► Führen Sie den Ventilator-BUS durch die Ausspa-
rung in die Wandeinbauhülse.
X =
A+B+C+D
