dU/dt-Filter keine Wirkung. Bei Notwendigkeit einer
weiteren Reduktion ist ein Sinusfilter zu verwenden.
Filterfunktionen:
•
Schutzarten IP00 und IP20 für den gesamten
Leistungsbereich
•
Montage neben Frequenzumrichter
•
Reduzierte Größe, reduziertes Gewicht und
reduzierter Preis im Vergleich zu Sinusfiltern
•
Möglichkeit zum Anschluss abgeschirmter Kabel
mit mitgeliefertem Abschirmblech
•
Kompatibel mit allen Steuerverfahren
einschließlich Flux-Vektor und VVC+
•
Wandmontage der Filter bis 177 A, Bodenmontage
über dieser Größe

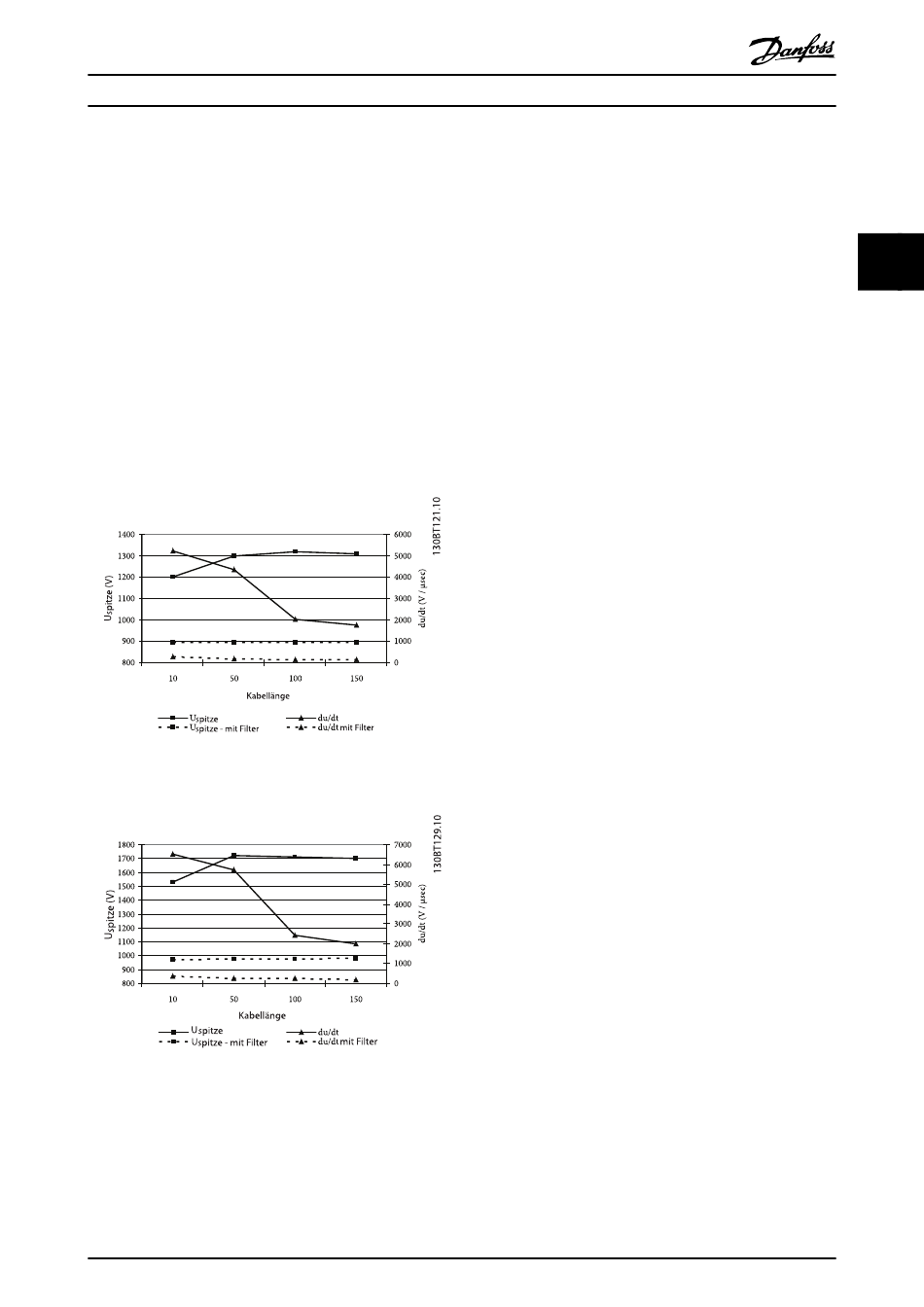

Abbildung 3.11 525 V - mit und ohne dU/dt-Filter
Abbildung 3.12 690 V - mit und ohne dU/dt-Filter
Quelle: Test eines VLT FC 302, 690 V, 30 kW, mit dU/dt-Filter
MCC 102
Die Abbildungen oben zeigen das Verhalten von Upeak und
der Anstiegzeit als Funktion der Motorkabellänge. In
Projektierungshandbuch für Ausgangsfilter
®
MG.90.N4.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Anlagen mit kurzen Motorkabeln (unter 5-10 m) ist die
Anstiegzeit kurz, wodurch hohe dU/dt-Werte entstehen. Die
hohen dU/dt-Werte können eine schädlich hohe Potential-
differenz zwischen den Wicklungen im Motor hervorrufen.
Dies kann zu Isolationsdurchschlag und Überschlag führen.
Danfoss empfiehlt daher dU/dt-Filter in Anwendungen mit
Motorkabellängen unter 15 Metern.
3.6.2 Sinusfilter
Sinusfilter sind (konzipiert) nur für niedrige Frequenzen
passierbar (zu sein). Hohe Frequenzen werden somit heraus-
gefiltert und Strom und Spannung werden nahezu
sinusförmig. Durch den sinusförmigen Verlauf von Spannung
und Strom entfällt der Einsatz spezieller Frequenzumrichter-
motoren mit verstärkter Isolierung. Die Motorstörgeräusche
werden somit ebenfalls gedämpft. Das Sinusfilter senkt
ebenfalls die Belastung der Motorisolation und Lagerströme
im Motor. Dies verlängert die Motorlebensdauer und
Wartungsintervalle. Sinusfilter ermöglichen den Anschluss
langer Motorkabel in Anwendungen, bei denen der Motor in
größerer Entfernung vom Frequenzumrichter installiert ist.
Da das Filter nicht zwischen Motorphasen und Masse wirkt,
reduziert es die Ableitströme in den Kabeln nicht. Aus
diesem Grund ist die Motorkabellänge begrenzt - siehe
Tabelle „Vergleich von dU/dt- und Sinusfiltern" im Abschnitt
„Welche Filter für welchen Zweck".
Die Sinusfilter von Danfoss Drives sind für den Betrieb mit
den Frequenzumrichtern der Serie VLT
ersetzen das Produktprogramm der LC-Filter und sind mit
den Frequenzumrichtern der Serie VLT 5000-8000 rückwärts-
kompatibel. Sie bestehen aus Drosseln und Kondensatoren
in Tiefpassfilteranordnung. Die Tabellen im Abschnitt
„Elektrische Daten - Sinusfilter" im Kapitel „Auswahl von
Ausgangsfiltern" zeigen die Werte für Induktivität (L) und
Kapazität (C).
Merkmale und Vorteile
Wie oben beschrieben reduzieren Sinusfilter die Belastung
der Motorisolation und beseitigen Taktfrequenzgeräusche
vom Motor. Die Motorverluste werden reduziert, da der
Motor mit sinusförmiger Spannung versorgt wird, wie
Abbildung 525 V - mit dU/dt-Filter zeigt. Außerdem beseitigt
das Filter die Impulsreflexionen im Motorkabel und
verringert dadurch die Verluste im Frequenzumrichter.
Vorteile:
•
Schützt den Motor vor Spannungsspitzen und
verlängert somit die Lebensdauer des Motors
•
Verringert die Verluste im Motor
•
Beseitigt Taktfrequenzgeräusche vom Motor
•
Geringere Halbleiterausfälle im Frequenzumrichter
bei längeren Motorkabeln
3
®
FC ausgelegt. Sie
