Einführung zu Ausgangsfilte...
•
Verringert elektromagnetische Ausstrahlungen von
Motorkabeln durch Beseitigung von hochfrequent
wirksamem Überschwingen im Kabel
•
Reduziert elektromagnetische Störungen von nicht
abgeschirmten Motorkabeln
3
3
•
Reduziert Lagerströme und verlängert damit die
Lebensdauer des Motors

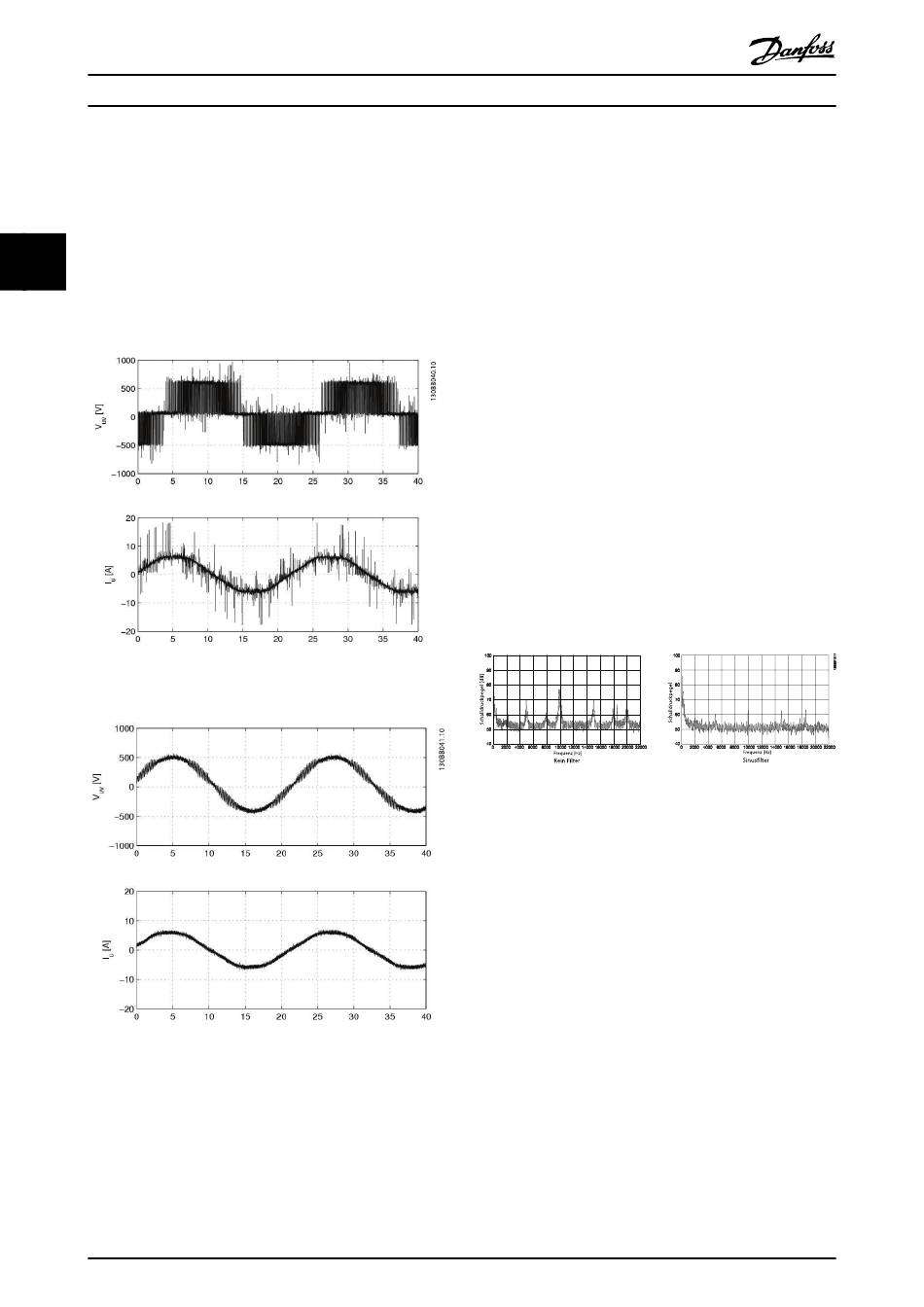

Spannung und Strom mit und ohne Sinusfilter:
Abbildung 3.13 Ohne Filter
Abbildung 3.14 Mit Sinusfilter
Anwendungsbereiche:
Danfoss empfiehlt die Verwendung von Sinusfiltern in den
folgenden Anwendungen:
14
Projektierungshandbuch für Ausgangsfilter
®
MG.90.N4.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
•
Anwendungen, in denen Taktfrequenzgeräusche
vom Motor beseitigt werden müssen
•
Nachrüstung in Anlagen mit alten Motoren mit
mangelhafter Isolation
•
Anwendungen mit häufigem regenerativen
Bremsen und Motoren, die IEC 60034-17 nicht
einhalten
•
Anwendungen, in denen der Motor unter
aggressiven Umgebungsbedingungen aufgestellt
ist oder mit hohen Temperaturen läuft
•
Anwendungen mit Motorkabeln über 150 Metern
bis zu 300 Metern (mit abgeschirmten und nicht
abgeschirmten Kabeln) Die Verwendung von
längeren Motorkabeln als 300 Metern hängt von
der jeweiligen Anwendung ab
•
Anwendungen, in denen das Wartungsintervall des
Motors verlängert werden muss
•
690 V-Anwendungen mit Universalmotoren
•
Spannungsanhebungsanwendungen oder andere
Anwendungen, in denen der Frequenzumrichter
einen Transformator speist
Beispiel für relative Motorschalldruckpegelmessungen mit
und ohne Sinusfilter
Funktionen:
•
Schutzarten IP00 und IP20 für den gesamten
Leistungsbereich (IP23 für Bodenfilter)
•
Kompatibel mit allen Steuerverfahren
einschließlich Flux-Vektor und VVC+
•
Montage neben Frequenzumrichter bis zu 75 A
•
Filtergehäuse passend zum Frequenzumrichter-
gehäuse
•
Möglichkeit zum Anschluss abgeschirmter und
nicht abgeschirmter Kabel mit mitgeliefertem
Abschirmblech
•
Wandmontage der Filter bis zu 75 A,
Bodenmontage darüber
•
Parallele Filtermontage ist bei Anwendungen im
Hochleistungsbereich möglich
