Hf-Verstärkung Und Squelch-Pegel; Verriegelung Des Abstimmknopfs; Grundbedienung Beim Senden; Einstellung Der Sendeleistung - Icom ic-7300 Bedienungsanleitung

3

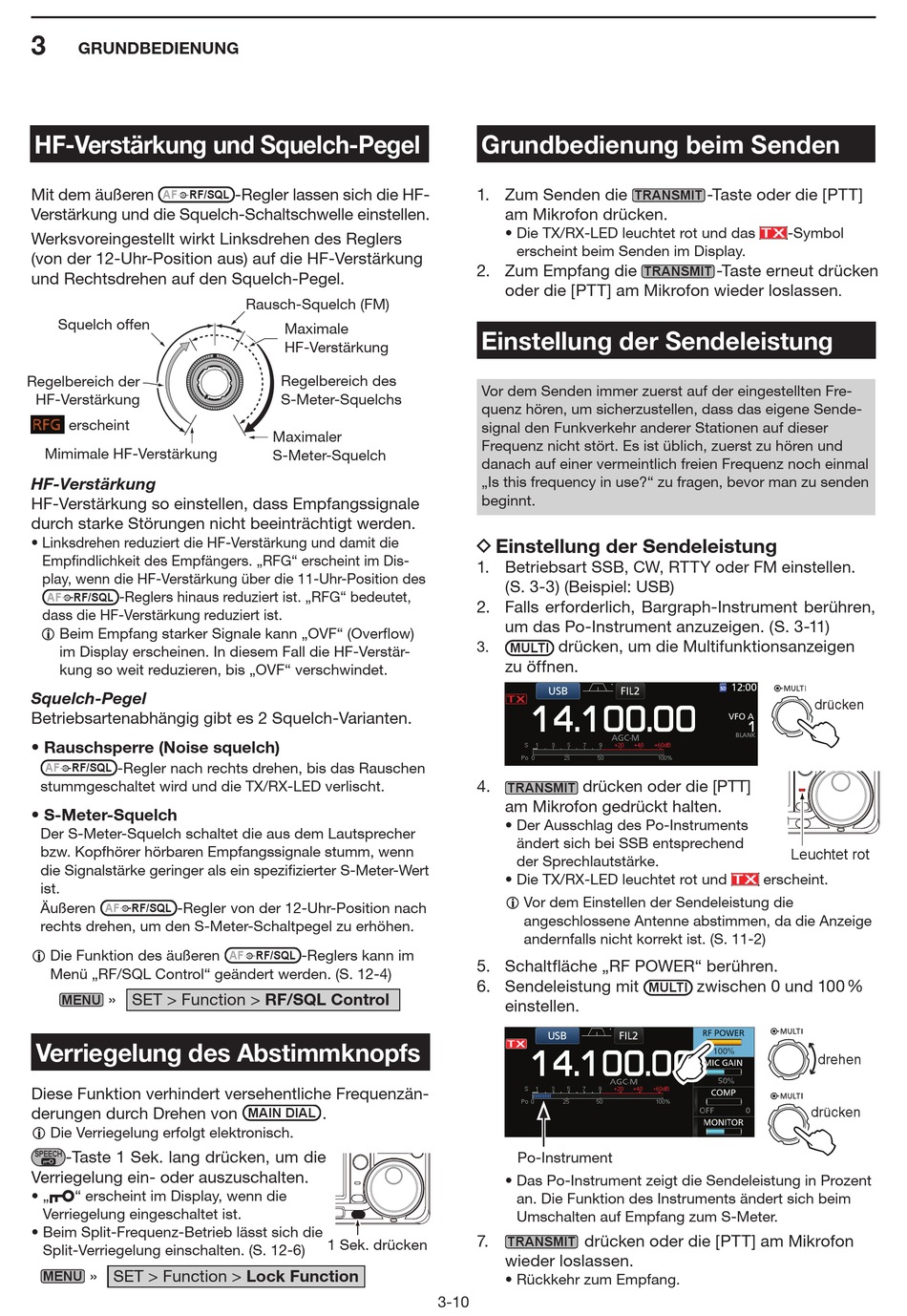

GRUNDBEDIENUNG
HF-Verstärkung und Squelch-Pegel
Mit dem äußeren
AF RF/SQL
Ver stär kung und die Squelch-Schaltschwelle einstellen.
Werksvoreingestellt wirkt Linksdrehen des Reglers
(von der 12-Uhr-Position aus) auf die HF-Verstärkung
und Rechtsdrehen auf den Squelch-Pegel.
Squelch offen
Regelbereich der
HF-Verstärkung
erscheint
Mimimale HF-Verstärkung
HF-Verstärkung
HF-Verstärkung so einstellen, dass Empfangssignale
durch starke Störungen nicht beeinträchtigt werden.
• Linksdrehen reduziert die HF-Verstärkung und damit die
Emp findlichkeit des Empfängers. „RFG" erscheint im Dis-
play, wenn die HF-Verstärkung über die 11-Uhr-Position des
-Reglers hinaus reduziert ist. „RFG" bedeutet,
AF RF/SQL
dass die HF-Verstärkung reduziert ist.
L Beim Empfang starker Signale kann „OVF" (Over flow)
im Display erscheinen. In diesem Fall die HF-Verstär-
kung so weit reduzieren, bis „OVF" verschwindet.
Squelch-Pegel
Betriebsartenabhängig gibt es 2 Squelch-Varianten.
• Rauschsperre (Noise squelch)
-Regler nach rechts drehen, bis das Rauschen
AF RF/SQL
stummgeschaltet wird und die TX/RX-LED verlischt.
• S-Meter-Squelch
Der S-Meter-Squelch schaltet die aus dem Lautsprecher
bzw. Kopfhörer hörbaren Empfangssignale stumm, wenn
die Signalstärke geringer als ein spezifizierter S-Meter-Wert
ist.
Äußeren -Regler von der 12-Uhr-Position nach
AF RF/SQL
rechts drehen, um den S-Meter-Schaltpegel zu erhöhen.
L Die Funktion des äußeren
Menü „RF/SQL Control" geändert werden. (S. 12-4)
» SET > Function > RF/SQL Control
MENU

Verriegelung des Abstimmknopfs

Diese Funktion verhindert versehentliche Frequenzän-
derungen durch Drehen von
L Die Verriegelung erfolgt elektronisch.
-Taste 1 Sek. lang drücken, um die
SPEECH
Verriegelung ein- oder auszuschalten.
• „ " erscheint im Display, wenn die
Verriegelung eingeschaltet ist.
• Beim Split-Frequenz-Betrieb lässt sich die
Split-Verriegelung einschalten. (S. 12-6)
» SET > Function > Lock Function
MENU
-Regler lassen sich die HF-
Rausch-Squelch (FM)
Maximale
HF-Verstärkung
Regelbereich des
S-Meter-Squelchs
Maximaler
S-Meter-Squelch
-Reglers kann im
AF RF/SQL
.
MAIN DIAL
1 Sek. drücken
Hold down

Grundbedienung beim Senden

1. Zum Senden die
am Mikro fon drücken.
• Die TX/RX-LED leuchtet rot und das
erscheint beim Senden im Display.
2. Zum Empfang die
oder die [PTT] am Mikrofon wieder loslassen

Einstellung der Sendeleistung

Vor dem Senden immer zuerst auf der ein ge stell ten Fre-
quenz hören, um sicherzustellen, dass das eigene Sende-
signal den Funkverkehr and erer Stationen auf dieser
Fre quenz nicht stört. Es ist üblich, zuerst zu hören und
danach auf einer vermeintlich freien Frequenz noch einmal
„Is this frequency in use?" zu fragen, bevor man zu senden
beginnt.

D Einstellung der Sendeleistung

1. Betriebsart SSB, CW, RTTY oder FM einstellen.
(S. 3-3) (Beispiel: USB)
2. Falls erforderlich, Bargraph-Instrument berühren,
um das Po-Instru ment anzuzeigen. (S. 3-11)
drücken, um die Multifunktionsanzeigen
3.
MULTI
zu öffnen.
4. drücken oder die [PTT]
TRANSMIT
am Mikrofon gedrückt halten.
• Der Ausschlag des Po-Instruments
ändert sich bei SSB entsprechend
der Sprechlautstärke.
• Die TX/RX-LED leuchtet rot und
L Vor dem Einstellen der Sendeleistung die
angeschlossene Antenne abstimmen, da die Anzeige
andernfalls nicht korrekt ist. (S. 11-2)
5. Schaltfläche „RF POWER" berühren.
6. Sendeleistung mit
einstellen.
Po-Instrument
• Das Po-Instrument zeigt die Sendeleistung in Prozent
an. Die Funktion des Instruments ändert sich beim
Umschalten auf Empfang zum S-Meter.
7. drücken oder die [PTT] am Mikrofon
TRANSMIT
wieder loslassen.
• Rückkehr zum Empfang.
3-10
-Taste oder die [PTT]
TRANSMIT
-Symbol
-Taste erneut drücken
TRANSMIT
Leuchtet rot
erscheint.
zwischen 0 und 100 %
MULTI
.
drücken
drehen
drücken
