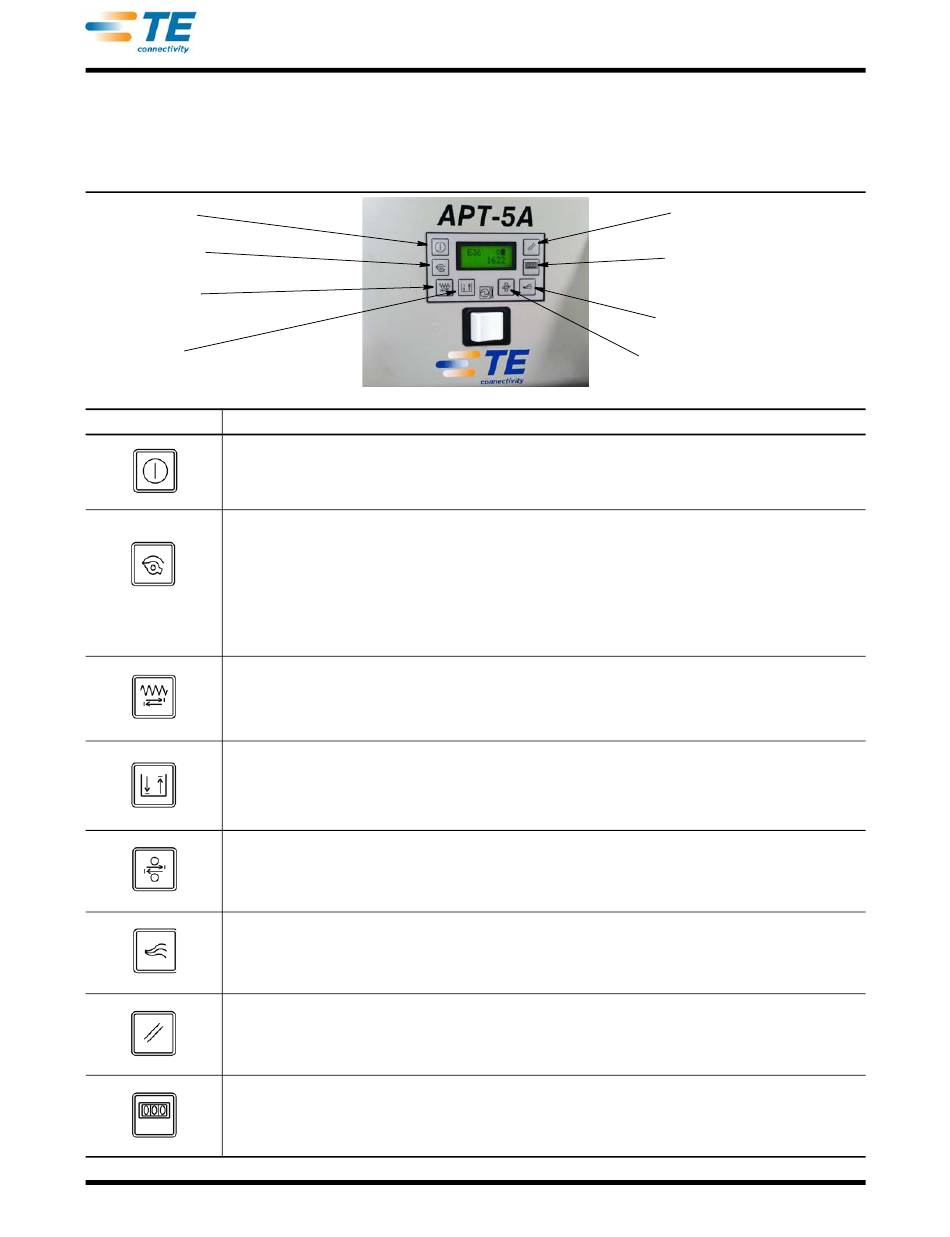

2.2. Schalter und Steuerungen
Die Bedienerkonsole für den Bediener befindet sich vorne am Crimpgerät und enthält alle Schalter und
Steuerungen, die für den Betrieb des APT notwendig sind. Siehe Abbildungen 10 und 11.
A. Normale Schalterfunktionen (
Stromversorgung
Modus
Vorschub
Stößel
SCHALTER
Der EIN-/AUS-Schalter wird zum "ein" oder "aus" schalten des Geräts verwendet. Ist der EIN/AUS-Schalter auf
"aus" geschaltet, wird die Hauptzuluft und die Stromzufuhr abgeschaltet. Bitte beachten Sie, dass die Druck-
luftversorgung verfügbar sein muss, (ABSPERRUNG EIN), um den EIN-/AUS-Schalter wieder auf "Ein" zu
schalten.
Der MODUS-Schalter wird für die Durchflussregler mithilfe von möglichen Betriebsbedingungen des Crimper
verwendet. Der Crimper ist im AUTOMATIK-Modus, wenn er das erste Mal auf "EIN" geschaltet wird.
Die VORSCHUB-Taste wird für den Vorschub des Produkts zur Crimp-Werkbank verwendet. Er kann nur im
Modus AUTOMATIK oder im Modus HAND verwendet werden.
Der STÖSSEL-Schalter bewegt den Crimp-Stößel. Er kann nur im HAND- Modus verwendet werden.
Der DRAHTFÜLLER-Schalter wird für den Betrieb des optionalen Drahtfüllers verwendet. Er kann nur im
HAND-Modus verwendet werden.
Der BLASLUFT-Schalter wird für den Ausstoß der Druckluft an den "Zielbereich" verwendet. Er kann in den
Modi BETRIEB oder HAND verwendet werden.
Die FEHLERLÖSCH-Taste wird für die Rücksetzung der Crimp-Gerätesteuerung nach Fehlern verwendet.
Der ZÄHL-RÜCKSTELL-Schalter wird für das Rücksetzen der aktuellen Anzahl von Crimp-Arbeitsgängen ver-
wendet.
Rev A
Abbildung 10)
FUNKTION UND BESCHREIBUNG
•
Der AUTOMATIK-Modus wird für den automatischen Betriebsablauf des Crimp-
gerätes verwendet.
•
Der HAND-Modus wird für das Ausführen einzelner Werkzeugbewegungen ver-
wendet. Die Tastatur wird für den Arbeitsablauf des Crimper im HAND-Modus
verwendet.
Abbildung 10
409-32022
Rücksetzungen
Zählrücksetzung
Blasluft
Drahtfüller
12 von 31
