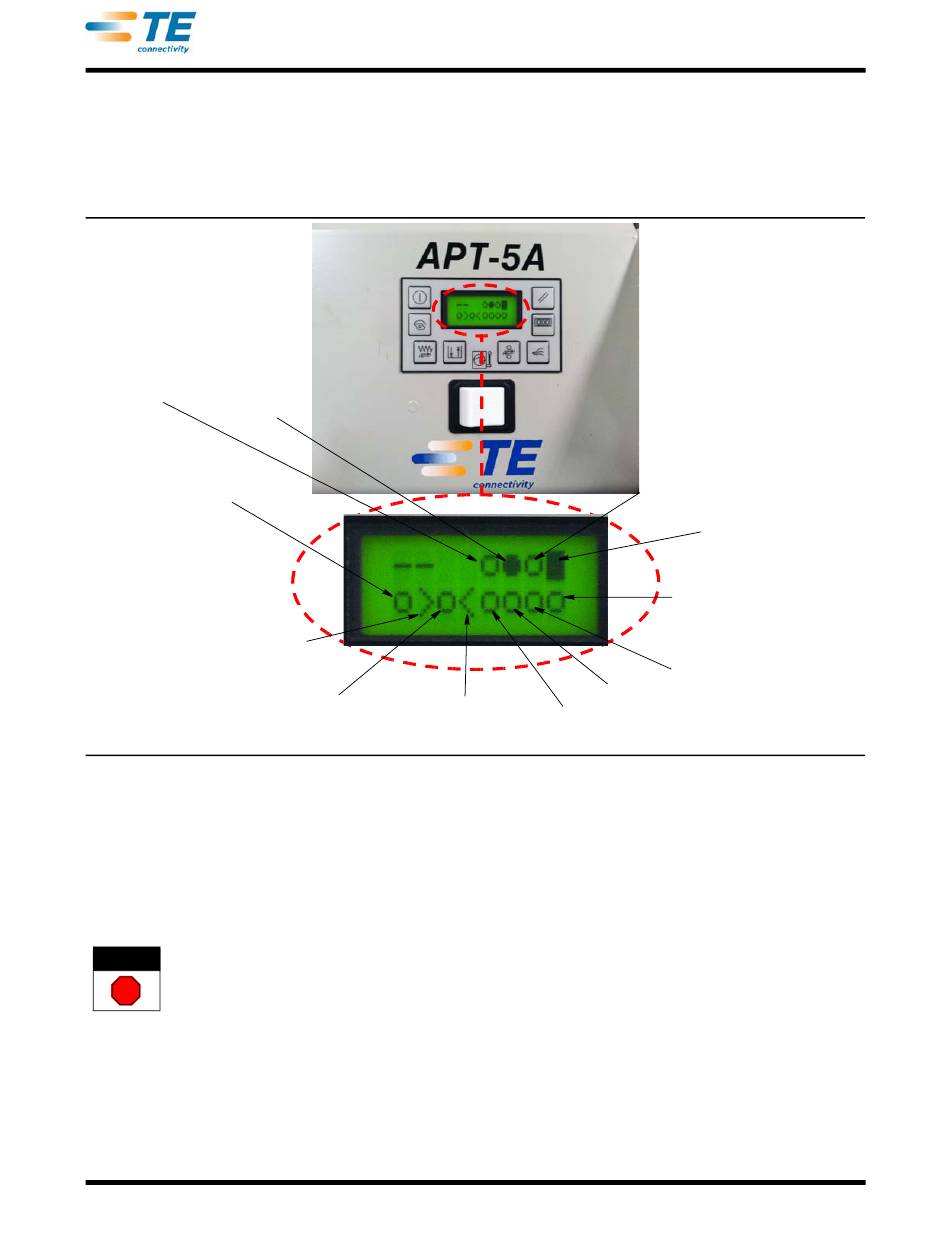

8.2. E/A-Meldung
Den Netzstecker und die Luftversorgung anschließen, dann den EIN-/AUS-Schalter betätigen. Mithilfe des
MODUS-Schalter den HAND-Modus auswählen. Dadurch werden die Eingaben des APT im Bildschirm
angezeigt. Schraffierte Kreise weisen darauf hin, dass der Schalter betätigt ist. ">" weist darauf hin, dass der
Ausfahrschalter eingeschaltet ist. "<" weist darauf hin, dass der Rückfahrschalter eingeschaltet ist. "-" weist
darauf hin, dass keiner der Schalter eingeschaltet ist.
Digitaler
Fußschalter
Druckschalter
Kontaktvorschub
Endschalter Vor und Zurück für
Kontaktvorschub
Siehe Absatz 6.3. für Einstellungen zu Stößel- und Vorschubschaltern.
9. REPARATUR UND/ODER AUSTAUSCH
Der APT-5 kann mithilfe der Verfahren in diesem Abschnitt und der Montagezeichnungen für das Crimpgerät
demontiert werden.
Die Verfahren in diesem Abschnitt befassen sich hauptsächlich mit dem Austausch von empfohlenen
Ersatzteilen, die beim Kunden vorrätig sein sollten.
Zur Vermeidung von Verletzungen, sicherstellen, dass die Strom- und Luftzufuhr vor Beginn dieses Verfahrens vom Gerät
GEFAHR
getrennt sind. Ein unbeabsichtigter Arbeitsgang des APT-5 kann zu Verletzungen führen.
STOPP
9.1. Austausch von Schneidmesser und/oder Crimper
1. Die Abdeckung von Amboss und Stößel durch Lösen der Schrauben entfernen.
2. Die zwei Schrauben, die den Crimper und das Schneidmesser an der Crimp-Führung sichern, entfernen.
Bitte achten Sie auf die Lage der Teile für den Austausch.
3. Neues Schneidmesser und Crimper mithilfe des Demontageverfahrens in umgekehrter Folge installieren.
Rev A
Stößel
Endschalter Vor und
Zurück für Stößel
Abbildung 27
Stromversorgung
Sicherheitsschalter
Sekundärer Druckschalter
Hauptdruckschalter
Blasluft
Drahtvorschub
409-32022
30 von 31
