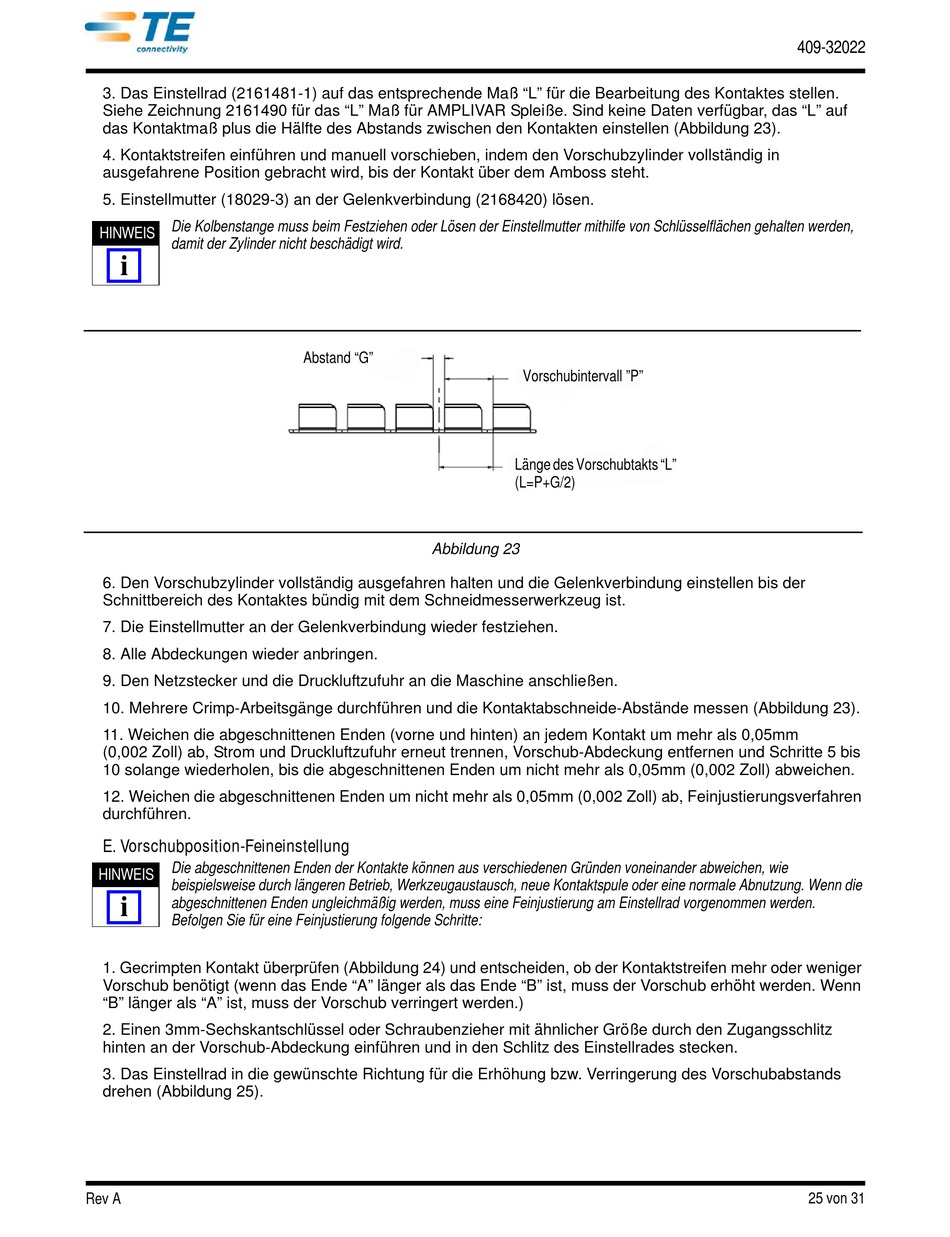

3. Das Einstellrad (2161481-1) auf das entsprechende Maß "L" für die Bearbeitung des Kontaktes stellen.
Siehe Zeichnung 2161490 für das "L" Maß für AMPLIVAR Spleiße. Sind keine Daten verfügbar, das "L" auf
das Kontaktmaß plus die Hälfte des Abstands zwischen den Kontakten einstellen (Abbildung 23).
4. Kontaktstreifen einführen und manuell vorschieben, indem den Vorschubzylinder vollständig in
ausgefahrene Position gebracht wird, bis der Kontakt über dem Amboss steht.
5. Einstellmutter (18029-3) an der Gelenkverbindung (2168420) lösen.
Die Kolbenstange muss beim Festziehen oder Lösen der Einstellmutter mithilfe von Schlüsselflächen gehalten werden,
HINWEIS
damit der Zylinder nicht beschädigt wird.
i
6. Den Vorschubzylinder vollständig ausgefahren halten und die Gelenkverbindung einstellen bis der
Schnittbereich des Kontaktes bündig mit dem Schneidmesserwerkzeug ist.
7. Die Einstellmutter an der Gelenkverbindung wieder festziehen.
8. Alle Abdeckungen wieder anbringen.
9. Den Netzstecker und die Druckluftzufuhr an die Maschine anschließen.
10. Mehrere Crimp-Arbeitsgänge durchführen und die Kontaktabschneide-Abstände messen (Abbildung 23).
11. Weichen die abgeschnittenen Enden (vorne und hinten) an jedem Kontakt um mehr als 0,05mm
(0,002 Zoll) ab, Strom und Druckluftzufuhr erneut trennen, Vorschub-Abdeckung entfernen und Schritte 5 bis
10 solange wiederholen, bis die abgeschnittenen Enden um nicht mehr als 0,05mm (0,002 Zoll) abweichen.
12. Weichen die abgeschnittenen Enden um nicht mehr als 0,05mm (0,002 Zoll) ab, Feinjustierungsverfahren
durchführen.
E. Vorschubposition-Feineinstellung
Die abgeschnittenen Enden der Kontakte können aus verschiedenen Gründen voneinander abweichen, wie
HINWEIS
beispielsweise durch längeren Betrieb, Werkzeugaustausch, neue Kontaktspule oder eine normale Abnutzung. Wenn die
abgeschnittenen Enden ungleichmäßig werden, muss eine Feinjustierung am Einstellrad vorgenommen werden.
i
Befolgen Sie für eine Feinjustierung folgende Schritte:
1. Gecrimpten Kontakt überprüfen (Abbildung 24) und entscheiden, ob der Kontaktstreifen mehr oder weniger
Vorschub benötigt (wenn das Ende "A" länger als das Ende "B" ist, muss der Vorschub erhöht werden. Wenn
"B" länger als "A" ist, muss der Vorschub verringert werden.)
2. Einen 3mm-Sechskantschlüssel oder Schraubenzieher mit ähnlicher Größe durch den Zugangsschlitz
hinten an der Vorschub-Abdeckung einführen und in den Schlitz des Einstellrades stecken.
3. Das Einstellrad in die gewünschte Richtung für die Erhöhung bzw. Verringerung des Vorschubabstands
drehen (Abbildung 25).
Rev A
Abstand "G"
Abbildung 23
Vorschubintervall "P"
Länge des Vorschubtakts "L"
(L=P+G/2)
409-32022
25 von 31
