1-528050-1

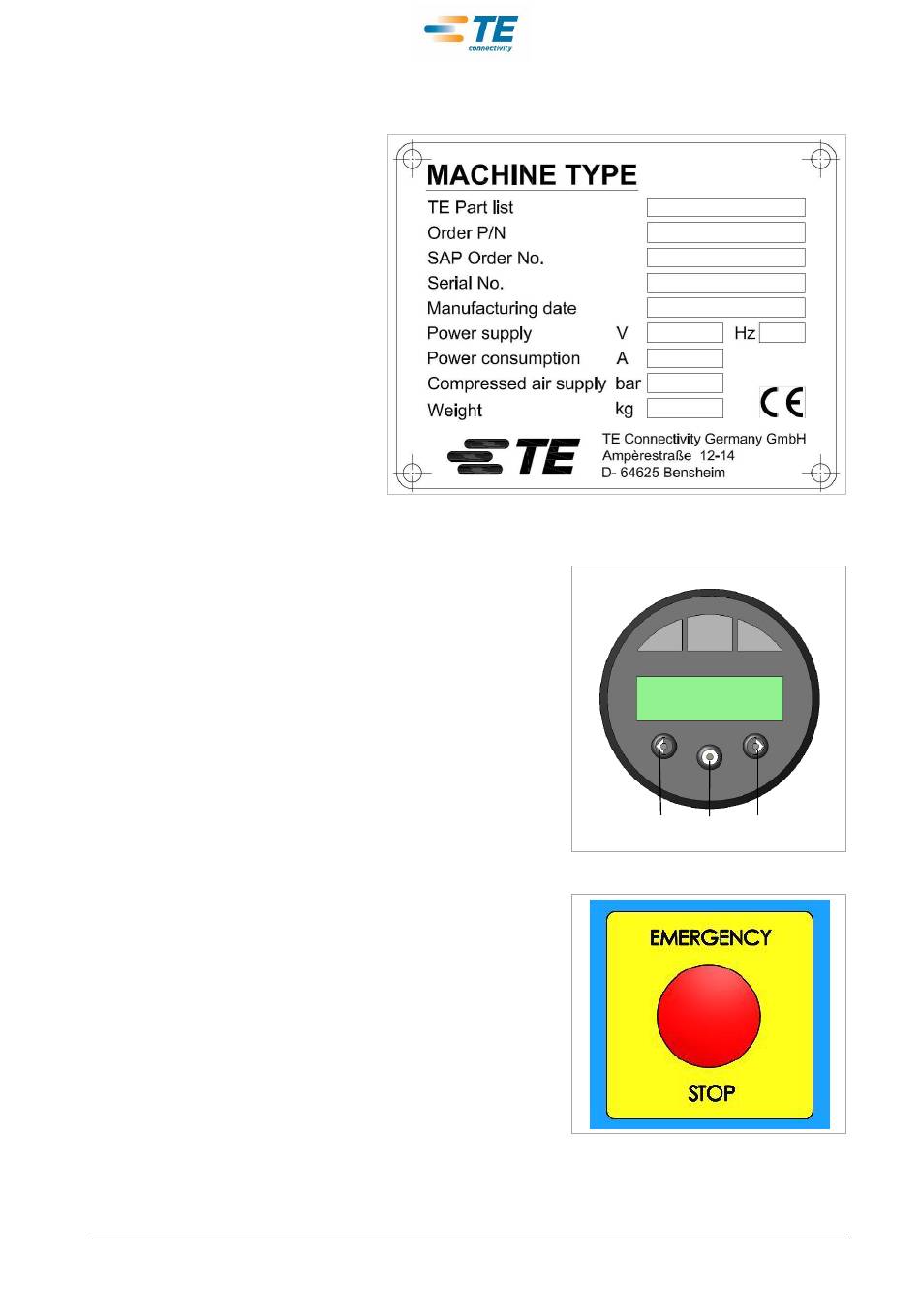

4.2 Maschinenidentifikation
Typenschild
4.3

Bedienelemente

4.3.1 Bedienungsdisplay
Das Bedienungsdisplay hat insgesamt 3
verschiedene Taster, die den Bediener
intuitiv durch
navigieren:
1 Pfeil-Taste links
2 Bestätigungs-Taste = Anzeige
3 Pfeil-Taste rechts
4.3.2

NOT-Halt Schalter

Um die Maschine in einer Gefahrensituation
stoppen zu können, betätigen Sie den NOT-
Halt Schalter. Die NOT-Halt Funktion stoppt
die aktuelle Bewegung der hydraulischen
Crimpmaschine AT-65.
Durch Betätigen des Schalters rastet dieser
ein. Durch Drehen nach links wird der
Schalter wieder entriegelt.
Zum Öffnen
zusätzlich
werden.
BDA AT-65 – 01/16
das jeweilige Programm
= Anzeige nach
oben blättern
bestätigen
= Anzeige nach
unten blättern
der Crimpbacken
der Rückstell-Taster
Seite/Page/Página 13 / 115
muss
betätigt
412-94313 Rev. A
Abb. 4.2
3
1
2
Abb. 4.3
Abb. 4.4
