A. Zuführplatten-Gruppe
Die zwei Zuführplatten eignen sich für eine breite Palette von Anschlusselementen. Jede Zuführplatte ist mit
einer Rille ausgestattet, die die Kontaktstreifen zum "Zielbereich" führt. Der Zuführfinger, der durch einen
Vorschubzylinder angetrieben wird, schiebt der Kontaktstreifen nach vorne. Bei jedem Arbeitsgang des
Crimper wird der Kontaktstreifen eine Position nach vorne geschoben. Die Kontaktbremse verhindert, dass
die Leiste zurückgezogen wird, wenn der Zuführfinger zurückfährt, um den nächsten Kontakt auf dem Streifen
zu bearbeiten.
Durchflussregler
Rev A

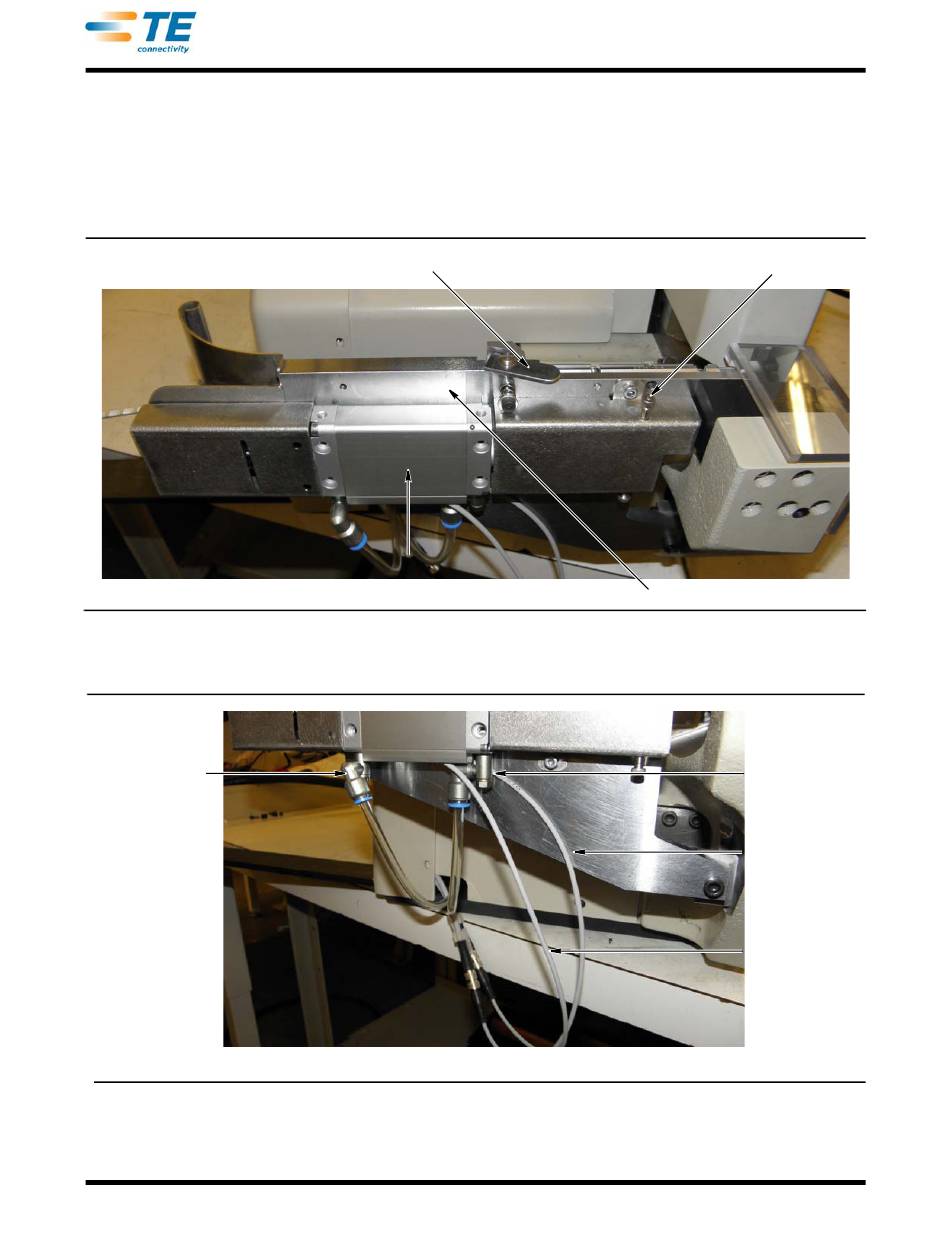

(Siehe Abbildung 4 und 5)
Kontaktbremsenentriegelung
Vorschubzylinder
Abbildung 4
Abbildung 5
409-32022
Zuführfinger-Lösetaste
Zuführplatte
Durchflussregler
Positionssensor-
Kabel
Positionssensor-
Kabel
7 von 31
