Fußschalter
Wenn der Bediener korrekt vor dem Crimpgerät positioniert ist, sollte der Fuß bequem und ohne Anstrengung auf
dem Schalter ruhen. Der Schalter sollte auf einer Gummimatte platziert sein. Damit wird der Schalter beweglich und
erlaubt dem Bediener, seine Position zu wechseln, um eine Ermüdung gering zu halten. Die Matte verhindert
gleichzeitig, dass der Schalter unabsichtlich verrutscht.
Die Bediener ziehen verschiedene Standorte für den Schalter vor. Einige möchten, dass der Schalter so aufgestellt
ist, dass ihre Füße auf dem Schalter bei natürlicher Sitzhaltung ruhen (Wade im rechten Winkel zum Boden).
Andere möchten ihren Fuß lieber leicht vor die natürliche Sitzposition gestellt haben. Wichtig ist, dass sich der Fuß
ca. im 90°-Winkel zur Wade befindet, wenn er auf dem Schalter ruht. Diejenigen, die den Schalter lieber etwas nach
vorne gestellt haben, benötigen unter Umständen einen keilförmigen Block, der darunter geschoben werden kann.

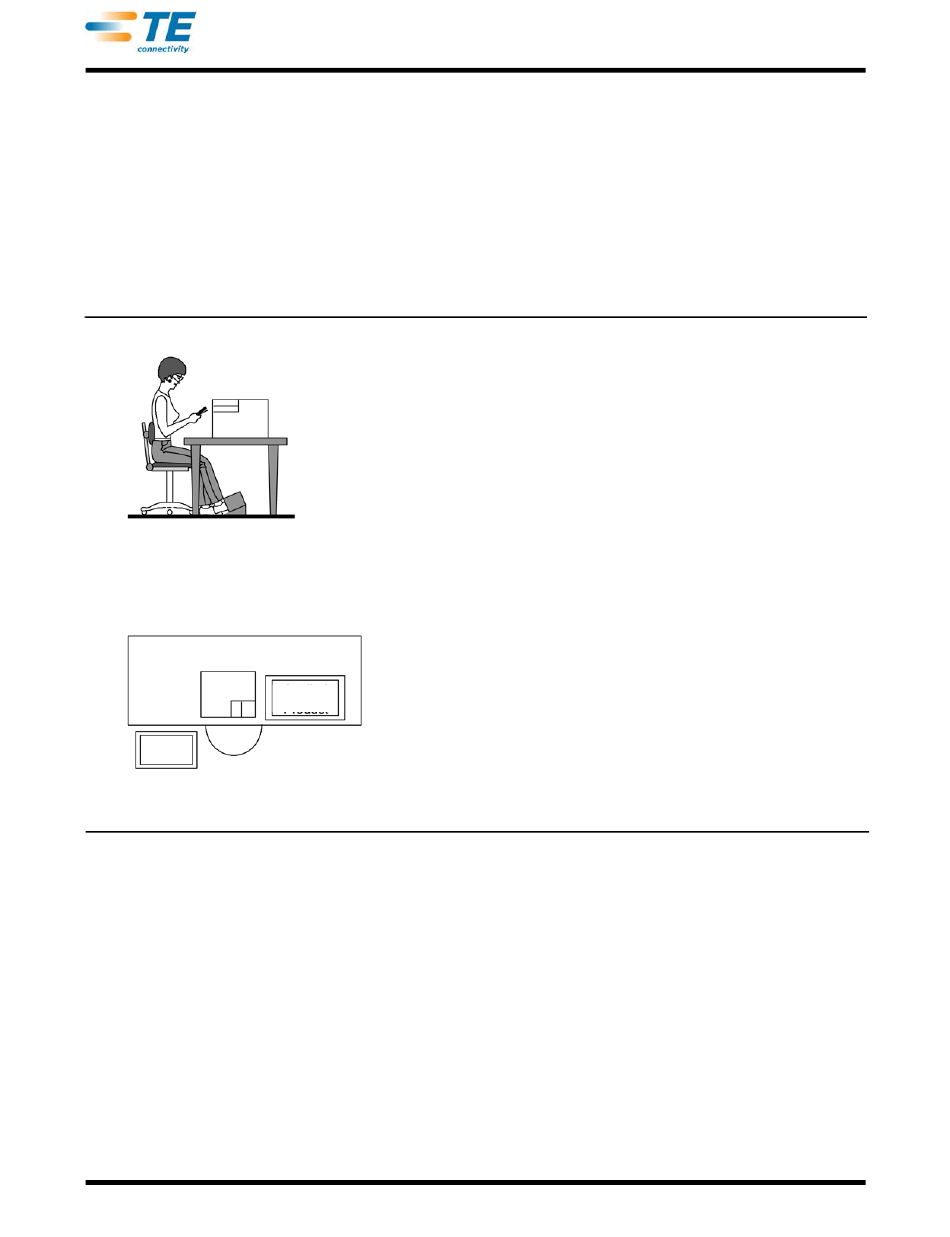

Die Zeichnung unten illustriert den richtigen Standort und die Position von Fuß und Schalter sowie ein typisches
Layout für die effiziente Handhabung der Materialien.
Zufuhr
3.3. Installation -
Die Montage des Crimper kann in verschiedenen Konfigurationen erfolgen, mit und ohne Crimp-Qualitätsmonitor.
Lesen Sie im Handbuch des Crimp-Qualitätsmonitors (CQM) die Installationsanweisungen nach.
4. EINSTELLVERFAHREN DES AMPLIVAR CRIMPGERÄTS
In diesem Abschnitt sind die Verfahren für die Installation des AMPLIVAR Crimpgeräts enthalten sowie die
Überprüfung vor Inbetriebnahme. Die korrekte Installation des Crimper gewährleistet, dass alle Ausrichtungen und
Einstellungen korrekt sind, um Spleiße mit korrekter Crimphöhe für den jeweils verwendeten Anschlusskontakt und
die Drahtgröße zu produzieren. Werden die Verfahren nicht exakt ausgeführt, vor allem hinsichtlich der Befolgung der
Erstinstallation der Maschine, kann dies zu Schaden an den Werkzeugen führen. Dieser Abschnitt behandelt auch
das Verfahren für den manuellen Arbeitsgang. Bitte beachten Sie, dass auf dieses Verfahren im gesamten Handbuch
hingewiesen wird.
Rev A
GUT
Richtige Position, Einstellungen und Standorte
Eingesetztes
Produkt
Materialstandorte - Planansicht
Abbildung 12
Empfohlene physikalische Erwägungen und die
gewünschte Haltung des Bedieners. Bitte beachten Sie,
dass mit korrekt eingestellter Höhe des Stuhls und der
Rückenlehne und der richtigen Positionierung des Stuhls,
der Rücken des Bedieners gerade ist durch den Stuhl und
sich seine Oberarme auf gleicher Linie mit dem Körper
befinden.
Eine typische Planansicht zur Darstellung der bequemen
Handhabung von Materialien mithilfe einer korrekten
Installation.
409-32022
15 von 31
