409-32022
Wenn der Stößel nach vorne geschoben wird, trennt das Schneidmesser überschüssigen Draht ab und
schneidet gleichzeitig den Kontakt vom Streifen. Während der Stößel zurückgefahren wird, isoliert die
Abstreifplatte den gecrimpten Kontakt vom Crimper. Wenn der Stößel vollständig zurückgefahren ist, wird ein
voreingestellter Luftdruck auf den Amboss gerichtet, um den überschüssigen Draht und Späne aus dem
"Zielbereich" zu entfernen. Ist der Stößel vollständig zurückgefahren, fährt der Zuführfinger wieder aus und
der Arbeitsvorgang ist beendet.

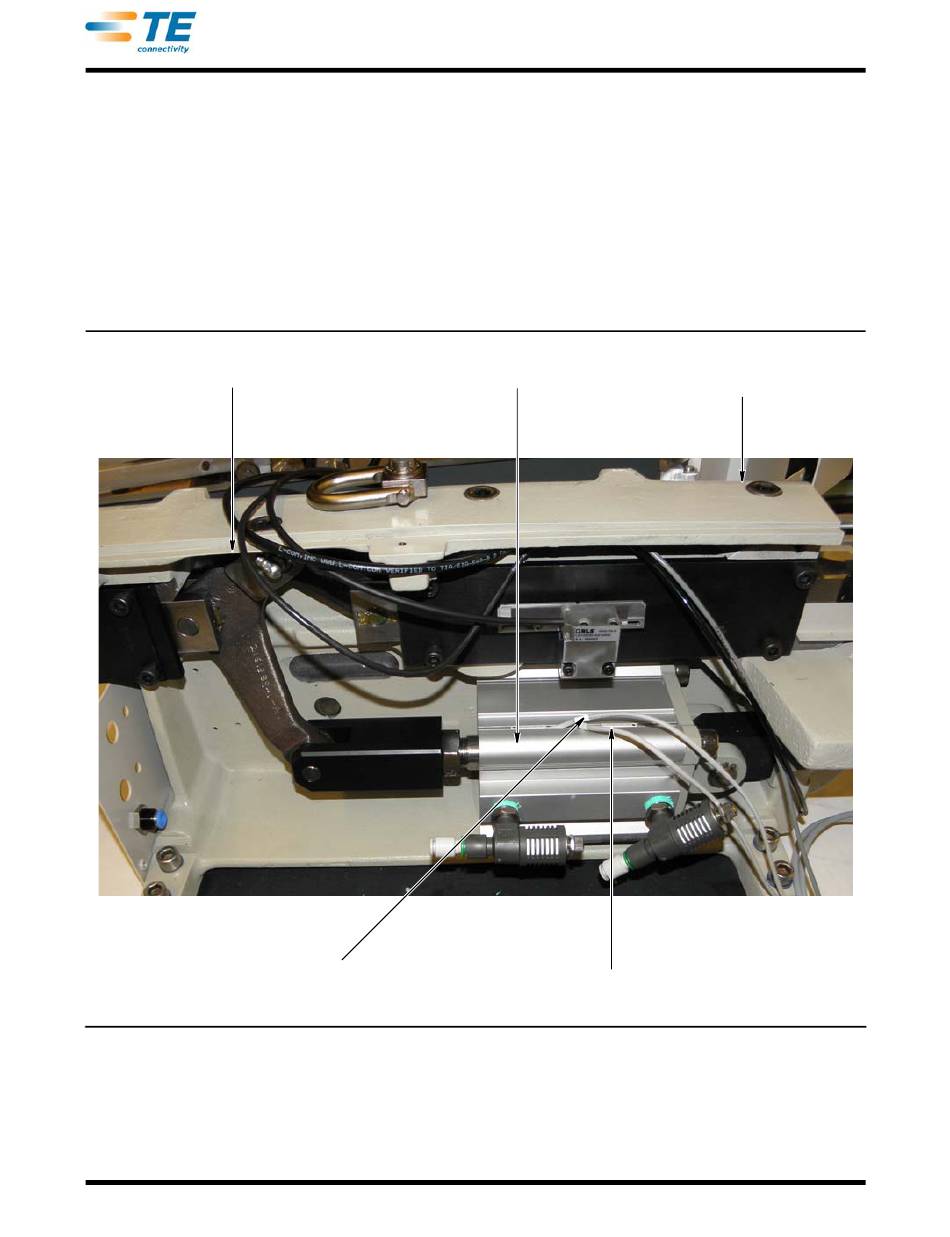

C. Stößelgruppe
(Siehe Abbildung 7)
Die Stößelgruppe sorgt für die Krafteinwirkung, die der Crimper für das Crimpen des Kontakts benötigt. Die
Stößelgruppe besteht aus dem Crimpgerätrahmen, dem Stößel-Druckluftbehälter, dem Halter, dem
Umlenkhebel und dem Stößel. Lesen Sie den Absatz 4.3,C für weitere Details zur Überprüfung des
Stößelschlags.
Stößel-Umlenkhebel
Stößel-Druckluftbehälter
Rahmen
Stößel-Positionssensor
Stößel-Positionssensor
Abbildung 7
Rev A
9 von 31
