Das Einstellrad verfügt über Arretierungspositionen, die alle 15 Grad einrasten. Für jede 15-Grad-Drehung wird die
HINWEIS
Vorschub (Schnitt)-Position um 0,02mm (0,0008 Zoll) erhöht bzw. verringert.
I
4. Weitere Kontakte crimpen und überprüfen. Die Schritte zwei und drei solange wiederholen, bis die
abgeschnittenen Enden gleichmäßig sind.
Vorschub erhöhen
Rev A
Vorschubrichtung
Gecrimpter Kontaktspleiß

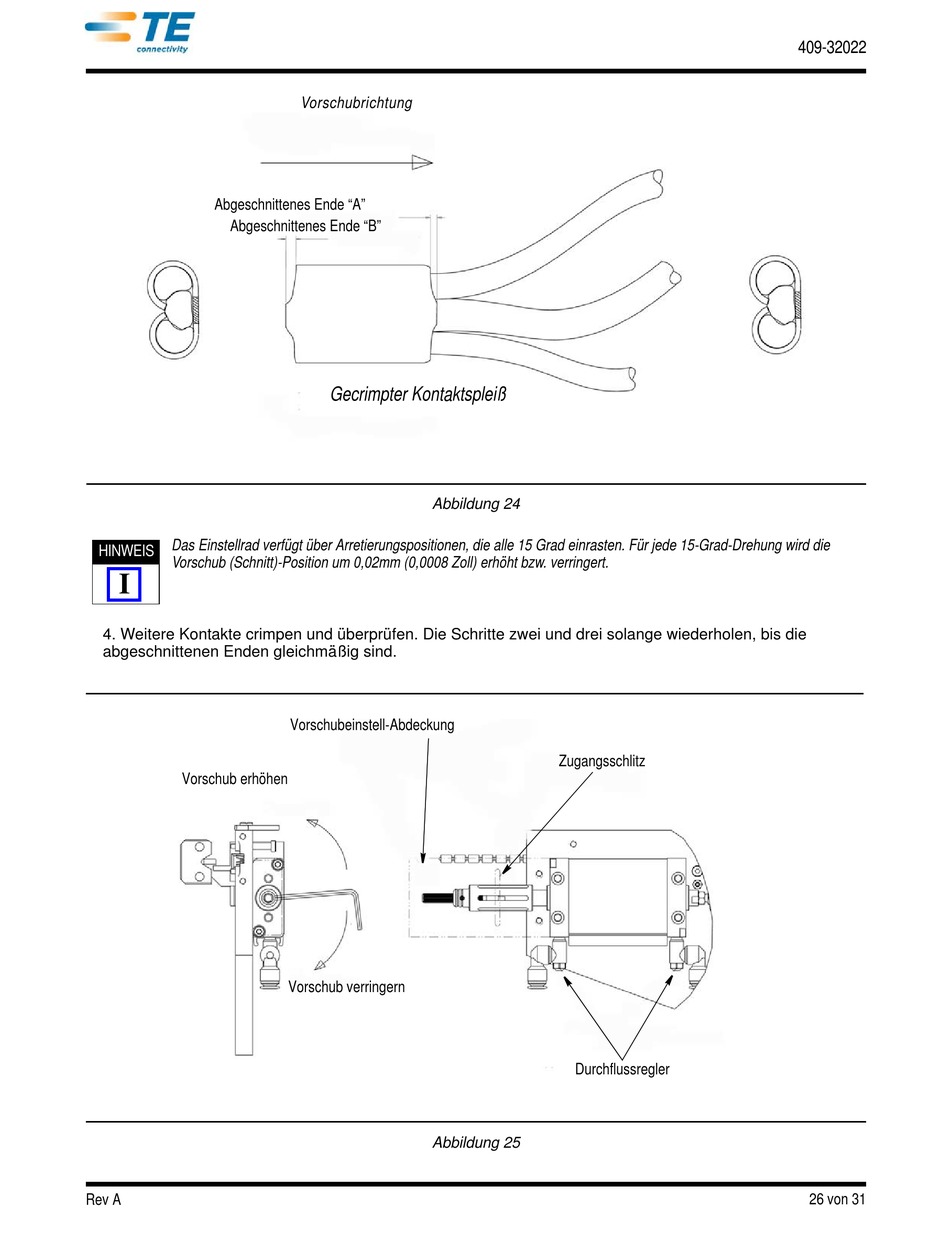

Abbildung 24
Vorschubeinstell-Abdeckung
Vorschub verringern
Abbildung 25
Zugangsschlitz
Durchflussregler
409-32022
