4.1. Erste Inbetriebnahmeprüfung
Dieses Verfahren NICHT durchführen, es sei denn, es ist im Rahmen eines anderen Verfahrens spezifiziert. In diesem
ACHTUNG
Fall NUR in der korrekten Reihenfolge durchführen. Andernfalls kann Schaden am Werkzeug aufgrund von
Fehlausrichtung und/oder falschen Justierungen entstehen.
!
1. Vor Anschluss einer Luft- oder Stromzufuhr, den Luftregler vollständig durch Drehen des Reglerknopfes
ENTGEGEN DEM UHRZEIGERSINN bis zum Anstoß drehen.
2. Den Netzstecker und die Luftzufuhr an das AMPLIVAR Crimpgerät anschließen.
3. Den EIN-/AUS-Schalter drücken.
Siehe Abbildung 10 für
eine Symbolbeschreibung
Zur Vermeidung von Verletzungen, Hände stets weg von der Zuführplatte und dem "Zielbereich" halten.
GEFAHR
STOPP
4. Den MODUS-Schalter herunterdrücken.
5. Den STÖSSEL-Schalter drücken, dann langsam den Regulator im UHRZEIGERSINN öffnen. Auf diese
Weise wird der Stößel langsam nach vorne gefahren.
6. Den Schneidmesser- und Crimper-Bausatz eingehend beobachten, während er sich dem Amboss nähert.
Sind Schneidmesser und Crimper nicht ordnungsgemäß ausgerichtet, SOFORT den Regler wieder
SCHLIESSEN, indem der Knopf GEGEN DEN UHRZEIGERSINN gedreht wird. Alle notwendigen
Justierungen vor Wiederaufnahme des Betriebs vornehmen.
7. Nachdem der Stößel voll ausgefahren ist, den Reglerknopf (IM UHRZEIGERSINN) öffnen, bis die
Messanzeige 621 kPa [90° PSI] anzeigt. Der Stößel bleibt unter Druck vollständig ausgefahren.
8. Das Symbol für den STÖSSEL-Schalter erneut drücken, um den Stößel zurückzufahren.
9. Das Symbol für die VORSCHUB-Taste herunter drücken.
10. Den MODUS-Schalter herunterdrücken, um in den AUTOMATIK-Modus zu wechseln.
11. Den EIN-/AUS-Schalter herunter drücken, dann den Netzstecker und die Luftzufuhr vom Gerät trennen.
Rev A

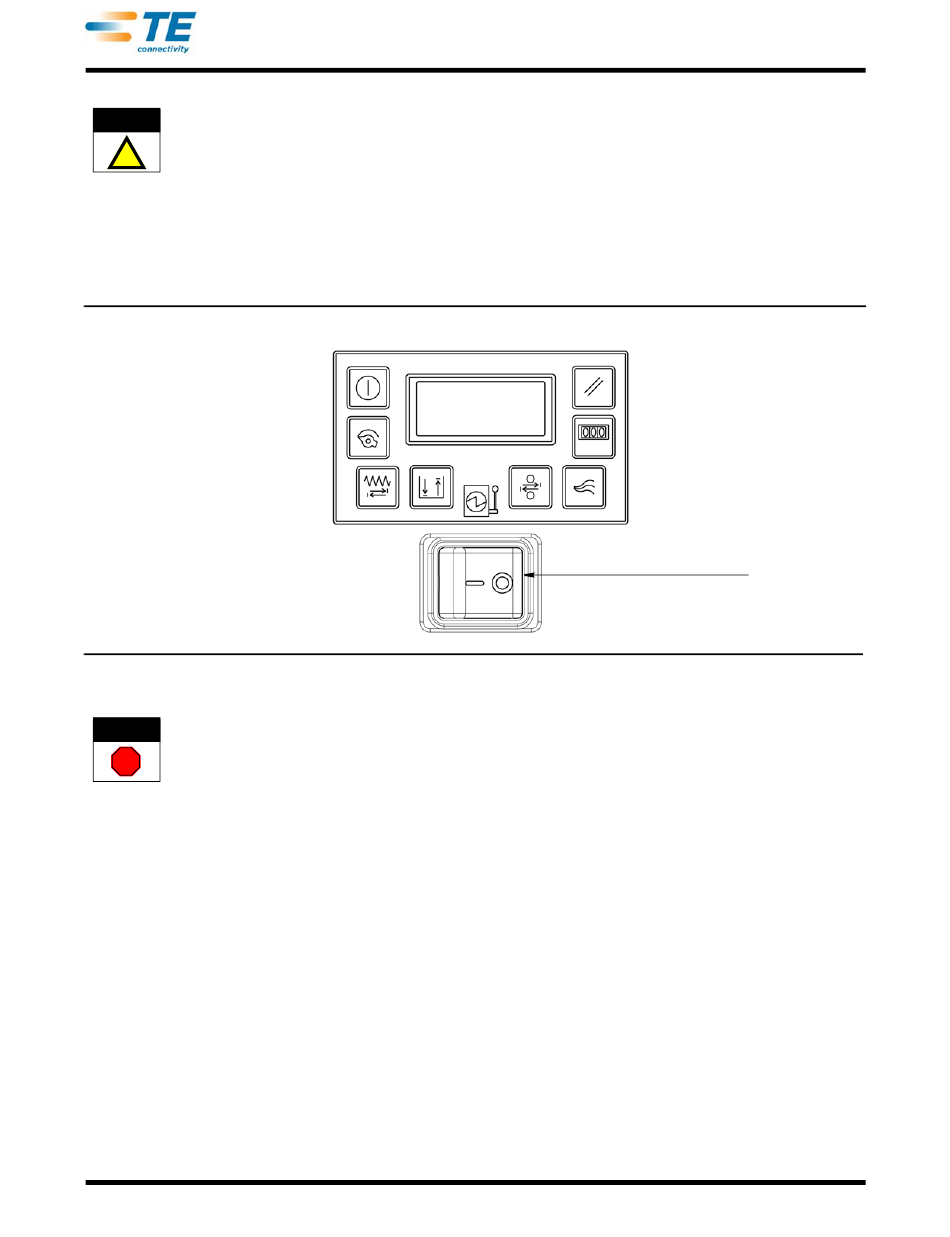

Abbildung 13
409-32022
EIN-/AUS-
Schalter
16 von 31
