409-32022

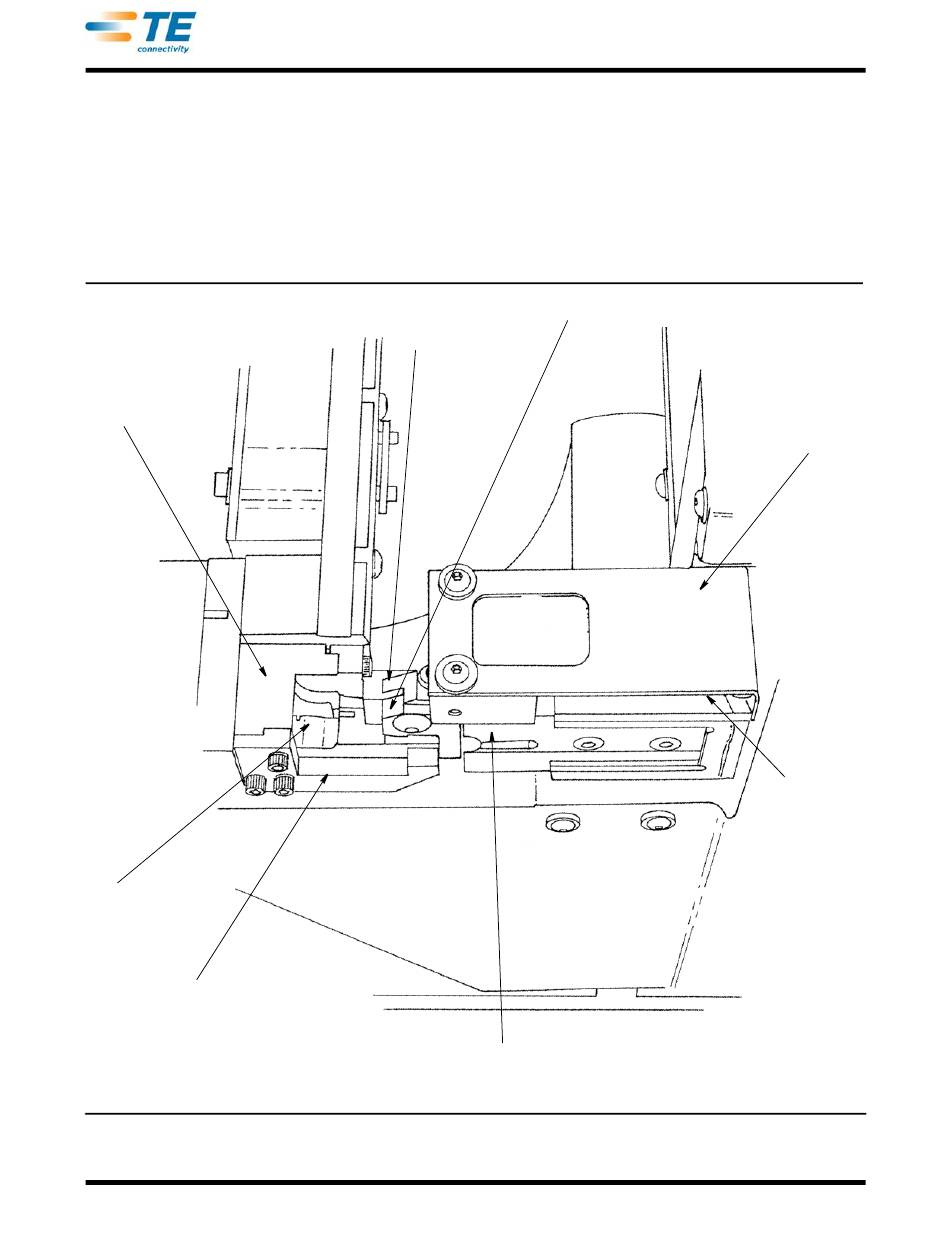

B. Crimpwerkzeug-Gruppe (Siehe Abbildung 6)
Die Crimpwerkzeug-Gruppe besteht aus einer Crimp-Halterung, dem Schneidmesser und dem Crimper.
Die Crimp-Halterung ist am Stößel mit zwei Schrauben befestigt. Der Crimper und das Schneidmesser sind an der
Crimp-Halterung mit zwei Schrauben befestigt. Die gegenüberliegenden Seiten der Oberflächen von Crimper und
Schneidmesser müssen sich entgegen der Crimp-Halterung befinden.
Die Ambosshalterung ist auf dem Crimpgerätrahmen angebracht. Der Amboss wird in der Ambosshalterung durch
die Abstreifplatte fixiert. Die Messerführung ist auf der Ambosshalterung befestigt und stellt mit sicher, dass der
Draht für eine perfekte Vercrimpung positioniert wird. Die Crimp-Führung ist mit der Ambosshalterung stets in
Verbindung und sorgt dafür, dass eine Justierungvon Crimper und Amboss in EINE RICHTUNG entfällt.
Crimper
Schneidmesser
Ambosshalterung
Träger
Stößel
Amboss
Crimp-Führung
Crimp-Halterung
Abbildung 6
Rev A
8 von 31
